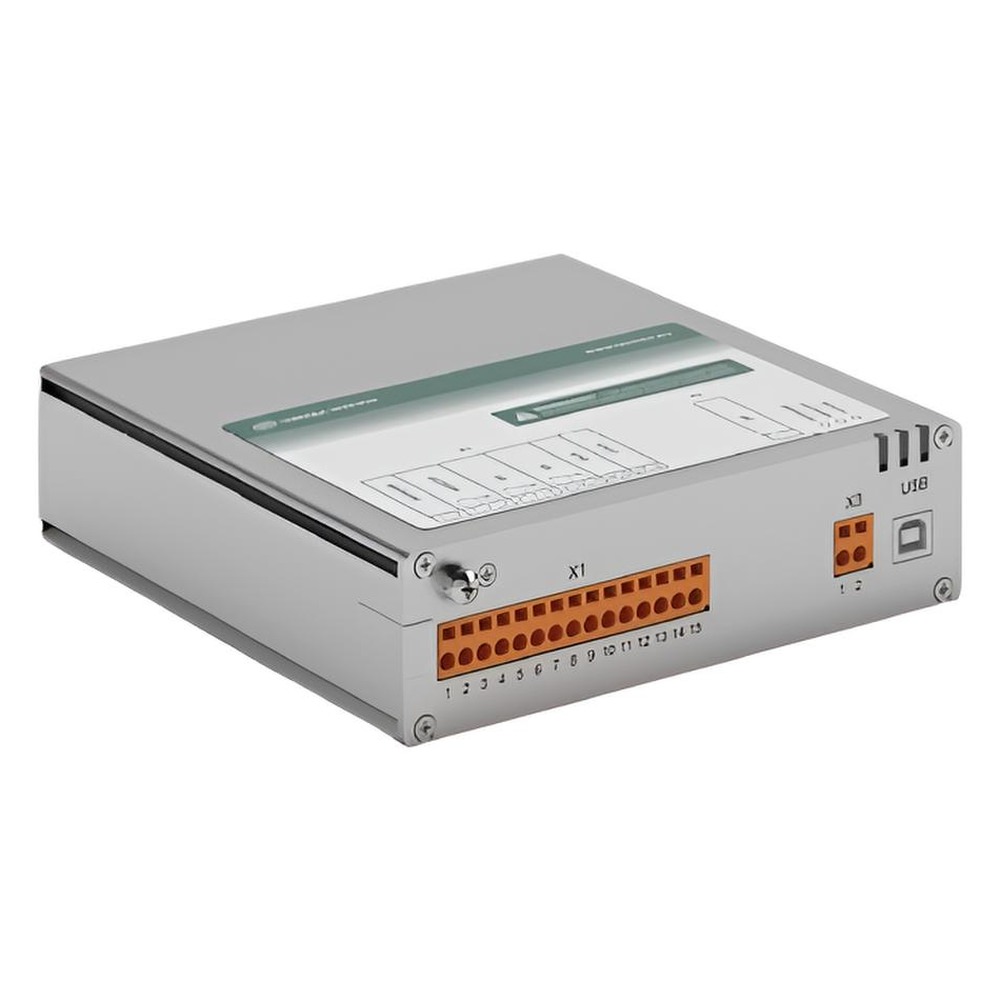

Блок управления СVМ 1.2

Блок управления предназначен для управления электромагнитным (ЭМ) приводом высоковольтного вакуумного выключателя (ВВ) серии VM.

Блок управления имеет следующие исполнения:

- СVМ 1.1 без функции питания от ТТ

- СVМ 1.2 с функцией питания от вторичных цепей трансформаторов тока (ТТ) в схемах с прямым

подключением в цепи трансформаторов тока с электромеханическими РЗА или МПЗ

Блок управления обеспечивает выполнение функций вакуумного выключателя: В , О , ВО, циклы АПВ во всем допустимом диапазоне напряжения оперативного питания , а также:

- блокировку повторного включения (команда включения остается активной после

автоматического отключения ВВ);

- блокировку включения ВВ при наличии команды отключения;

- блокировку включения или отключения ВВ, если команда была подана до подачи ОП;

- аварийное отключение ВВ в течение 120 с после пропадания ОП (для блока управления без опции питания от ТТ) и неограниченное время после пропадания ОП (для блока управления с опцией питания от ТТ при токе по любой из цепей не менее 1,8 А);

- взаимную гальваническую развязку цепей управления (команд), сигнальных цепей (релейных выходов), ОП, ТТ и цепей питания от резервного источника (РИ) ;

- защиту внутренних силовых ключей от короткого замыкания цепей ЭМ ВВ;

- диагностику обрыва цепей ЭМ ВВ

ЦЕНА ПО ЗАПРОСУ
