Автоматические выключатели ВА50-45

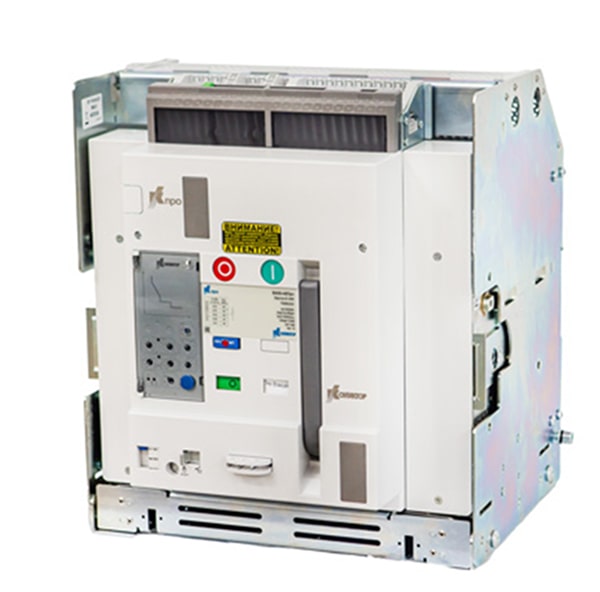

ВА50-45 – автоматический выключатель с компактными габаритами. Используется для проведения тока при нормальном рабочем режиме или отключения для защиты при КЗ. Защищает оборудование от поломок и перегрузки при резком снижении напряжения. Отличается оптимальным сочетанием эффективности и цены на автоматический выключатель. Работает в сетях при переменном токе с показателями частоты 50/60 Гц, напряжении 690 В. При необходимости дополнительно комплектуется такими аксессуарами, как моторный привод, расцепитель, катушка и другие. Выпускается в двух вариантах исполнения: стационарный и для выкатного монтажа. Воздушные электрические выключатели специально адаптированы для эксплуатации с установками промышленных, коммерческих, жилых зданий, где к оборудованию предъявляются стандартные требования. Отключающая способность не превышает 65 кА, выбор настроек гибкий, что облегчает эксплуатацию выключателя ВА50 45 (Протон).

Технические характеристики ВА50-45

Точные технические характеристики выключателя воздушного зависят от используемой модификации, выдвижного или стационарного исполнения. Изготовитель предлагает купить автоматический выключатель, отличающийся такими базовыми свойствами:

• количество полюсов – 3;
• ток – 630-1600 А, 630-2500 А (зависит от типа трехполюсного автоматического выключателя);
• напряжение изоляции – 1000 В;
• рабочее напряжение – 690 В;
• отключающая способность – зависит от модификации, требований к эксплуатации воздушного выключателя;
• разъединение – пригоден;
• категория – В;
• стойкость к износу – 10 тыс. циклов механическая, 3-5 тыс. циклов электрическая.

Особенности автоматического выключателя ВА 50:

1. Современный дизайн. Габариты устройства небольшие, что облегчает установку и позволяет сэкономить пространство. Внешний вид современный, лаконичный, для изготовления применяются только высокотехнологичные материалы и надежные комплектующие.
2. Универсальное назначение. Автоматические выключатели Протон ВА50 допускают плоское, вертикальное, а также горизонтальное присоединение шин. Есть выбор вспомогательных аксессуаров, само устройство выпускается в выкатном или фиксированном исполнении. Воздушный автоматический выключатель обладает совместимостью со всеми традиционными сериями производителя «Контактор».
3. Простая эксплуатация. Установка не требует много времени, в комплекте с устройством предлагается инструкция. Можно заказать необходимые аксессуары, которые ставятся в специально подготовленное, изолированное от цепи отделение.
4. Высокие показатели надежности. При установке можно воспользоваться различными типами блокировки. Все оборудование отличается безопасностью, соответствует требованиям по пожарной безопасности во время пусконаладочных, монтажных работ, при техобслуживании.

Состав изделия

Стандартная комплектация трехполюсного выключателя ВА50 45 ПРО содержит следующие компоненты:

• расцепитель электронного типа;
• дополнительные контакты;
• рукоятка (используется для взвода пружины);
• клавиша включения;
• клавиша отключения;
• указатель, отображающий состояние пружины;
• указатель рабочего режима;
• клавиша для сброса;
• разъем USB c заглушкой;
• выходные отверстия для дугогасительной камеры;
• рукоятка подъема и другие (зависит от модификации).

Электрический автоматический выключатель отличается такими конструктивными особенностями:

• изготовитель предлагает устройства в двух типоразмерах Е25 и Е40;
• значение номинального тока 630-2500 А, 3200-4000 А в зависимости от модификации;
• отключающая способность – 50 и 65 кА;
• могут использоваться базовые расцепители без дисплея или с защитой от КЗ;
• предлагается такое исполнение, как трехполюсный выключатель автоматический ВА;
• под заказ доступен выкатной воздушный автоматический выключатель, который комплектуется корзиной, мобильной выдвижной частью с направляющими, клеммами для шин;
• под заказ поставляется стационарное исполнение с горизонтальными клеммами для шин, которые уже установлены на корпусе.

Система механической блокировки выключателей

Используемая система блокировки может распространяться на все устройства. Конфигурация при этом значения не имеет, она может быть горизонтальной и вертикальной. Механизм для блокировки располагается на корпусе с правой стороны. Все автоматические выключатели ВА50 оснащаются механизмами для взаимной блокировки. Это касается не только выкатных, но и стационарных модификаций. Они дополняются специальными тросами.

Средства измерения, инструмент и принадлежности

Техническое обслуживание выключателя ВА осуществляется в соответствии с предлагаемой инструкцией. Для этого требуется стандартный инструмент. Особенности проведения ТО должны отвечать условиям, указанным изготовителем, объем инструментов соответствует особенностям регулировки, выполняемого контроля.

Маркировка и пломбирование

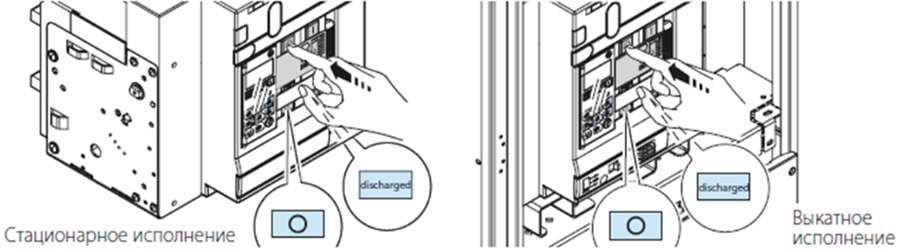

Производитель предлагает два варианта исполнения устройства – стационарный и выкатной воздушный выключатель. Устройство первого типа фиксируется с постоянным положением. Для воздушного выключателя второго типа используются специальные направляющие. Это облегчает ТО, позволяет легко выдвинуть корпус при необходимости подключения новых устройств, для настройки, смазки и других работ.

Для автоматических выключателей тока ВА50-45 используется стандартная маркировка, соответствующая требованиям ГОСТ Р 50030.2. Она содержит такие сведения:

• товарный знак изготовителя;
• полный артикул;
• разновидность модульного автоматического выключателя;
• обозначение по стандарту 50030.2;
• маркеры пригодности к исполнению функции разъединения;
• категория сферы применения;
• соотношение отключающей способности (в процентах);
• значение номинального тока и напряжения.

Устройство не подлежит пломбированию, но электронный расцепитель должен иметь пломбу. Ее расположение указано на схеме воздушного выключателя, которая поставляется в комплекте.

Упаковка

Автоматический выключатель дифференциального тока поставляется в сборе, он полностью готов к установке. В комплекте инструкция и техническая информация, подробная информация о монтаже, сроках и порядке техобслуживания устройства. На упаковку нанесена маркировка с указанием «хрупкое», «беречь от влаги». Партия оборудования размещается на поддонах, доставка разрешена при помощи крытого транспорта с защитой от осадков. Во время хранения запрещено ставить друг на друга больше двух упаковок. После распаковки автоматические выключатели ВА необходимо выдерживать от 3-4 часов до первого включения в отапливаемом помещении.
