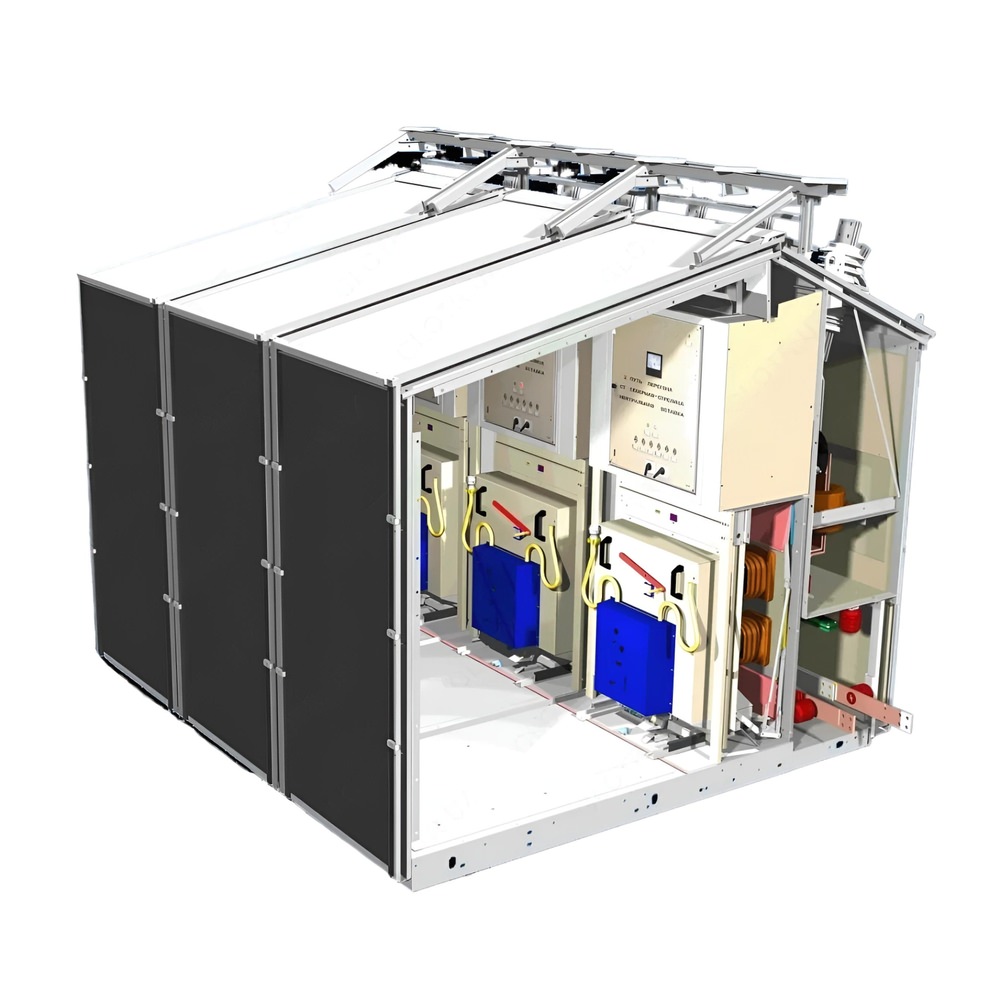

КРН-IV-6кВ (КРУН-6кВ)

Комплектное распределительное устройство КРН-IV-6 предназначается для приема, распределения, секционирования, защиты и учета потребленной электроэнергии в сетях с напряжением 6 кВ. Также оно может быть использовано в составе ячеек комплектных трансформаторных подстанций на промышленных производствах или при расширении распределительных устройств подстанций сельских населенных пунктов.

Корпус

Конструкция сварного металлического шкафа ячейки имеет каркас из стальных гнутых профилей. Для увеличения его прочности и антикоррозийной стойкости, а также улучшение внешнего вида, его части могут быть выполнены из оцинкованной стали и соединены заклепками.

Свободный доступ ко всему оборудованию обеспечивают двери, расположенные на противоположных сторонах шкафа. Внутреннее оборудование устройства освещается лампой накаливания. Такие устройства предназначены для эксплуатации на открытом воздухе. При необходимости они могут быть укомплектованы электронагревателями для автоматического поддержания внутри шкафа необходимой температуры.

Конструкция

Шкаф конструктивно разделен на два отсека: отсек сборных шин, управления и защиты (в котором смонтированы сборные шины, приборы управления, измерения, защиты и сигнализации) и отсек высоковольтного коммутационного оборудования, состав которого определяется назначением КРУ.

Отсек высоковольтного коммутационного оборудования

Коммутационное высоковольтное оборудование выбранного производителя (разъединители, выключатель и прочее) монтируется на тележке (выкатном элементе), которая может занимать несколько фиксируемых положений. Это облегчает осмотр и ремонт расположенного на ней оборудования и дает возможность быстрой замены унифицированной тележки на запасную при ремонтных работах.

Свободный доступ к оборудованию осуществляется через двери отсеков, которые расположены на противоположных сторонах шкафа.

Комплектное распределительное устройство КРН-IV-6 имеет систему блокировок, полностью исключающих возможность ошибочных действий оперативного персонала при переключениях.

Отсек сборных шин, управления и защиты

Сборные и заземляющие шины, изготовленные из электротехнического алюминия, окрашены в различные цвета и имеют дополнительное защитное сетчатое ограждение. Ввод и вывод устройства – воздушный или кабельный.

Во вторичных цепях используются электромеханических и электронные компоненты. Элементы цепей компонуются на задней стенке ячейки или на передней поворотной панели.
