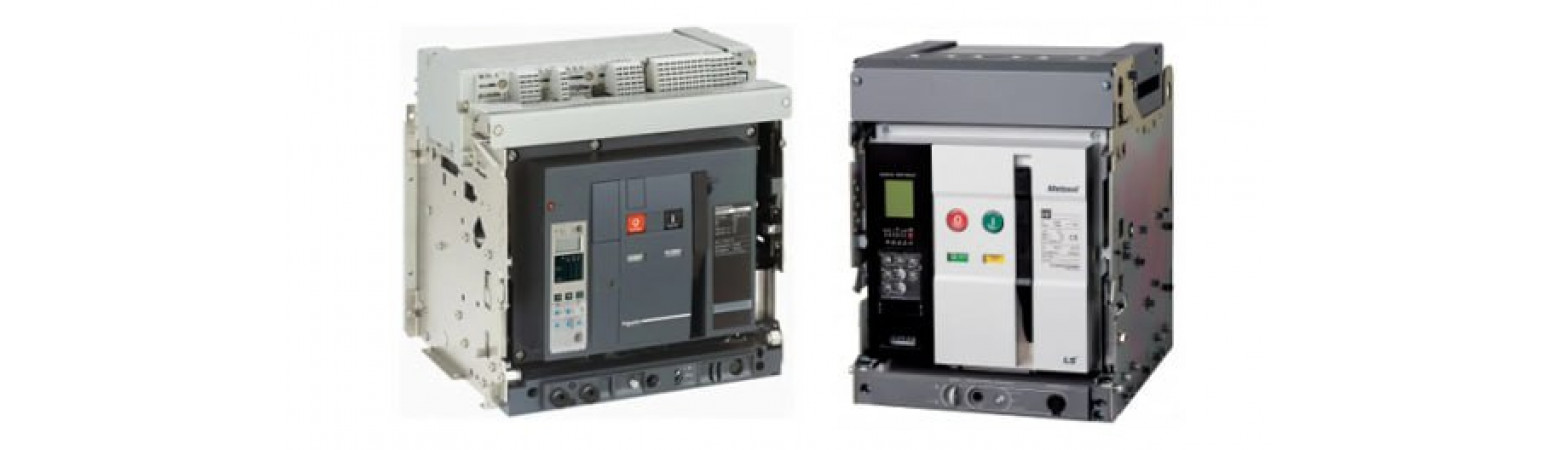

Автоматические выключатели (АВ) являются важнейшими элементами в современной электросети. Они используются повсеместно: в жилых домах, на промышленных предприятиях, в энергосетях и в устройствах, требующих защиты от перегрузок и коротких замыканий. Эти устройства обеспечивают безопасность работы оборудования, предотвращая повреждения, возгорания и аварии. В этой статье мы рассмотрим основные характеристики, виды и особенности работы автоматических выключателей, а также объясним, что означают маркировки букв, таких как A, B, C, D.
Устройство и основные характеристики автоматического выключателя
Автоматический выключатель — это устройство, которое выполняет функцию защиты электрических цепей от опасных ситуаций, таких как короткие замыкания, перегрузки или скачки напряжения. В случае возникновения такой ситуации, выключатель автоматически отключает цепь, минимизируя риски для оборудования и предотвращая возможные пожары.
Автоматические выключатели работают на основе нескольких типов защиты:
- Электромагнитная защита — наиболее эффективна для защиты от коротких замыканий, так как срабатывает очень быстро при достижении определенного тока.
- Температурная защита — основана на нагреве биметаллического элемента, который при перегрузке изменяет форму и отключает устройство. Этот тип защиты менее быстрый, но эффективен для защиты от длительных перегрузок.
В дополнение к этим механизмам, автоматические выключатели могут быть оснащены ручными рычагами или кнопками для отключения, что может понадобиться, например, при проведении монтажных или ремонтных работ.
Виды автоматических выключателей
Автоматические выключатели классифицируются по типам защиты, которые обозначаются буквами: A, B, C и D. Каждая из этих категорий имеет свои особенности и области применения, определяемые временем срабатывания и пределами нагрузки.
Типы срабатывания
A — сверхчувствительные (или максимальные чувствительные)
Эти выключатели срабатывают очень быстро — за 0,05 секунд при превышении допустимых значений. Они подходят для защиты высокоточных и дорогостоящих аппаратов, а также оборудования с чувствительными компонентами. В быту такие устройства не используются, поскольку требуют мгновенной реакции на любые колебания тока.B — стандартные для жилых помещений
Эти выключатели срабатывают за 0,015 секунд при превышении тока на 200% от номинала. Это самые распространенные устройства для защиты в домашних и офисных сетях. Они обеспечивают защиту от перегрузок и подходят для большинства бытовых приборов.C — для бытовых и малых коммерческих объектов
Срабатывают за 1,5 секунды при превышении тока в 5 раз от номинала. Такие устройства обладают хорошей стойкостью к кратковременным перегрузкам, что делает их подходящими для более крупных систем, в том числе для защиты целых электрических цепей в домах или малых офисах.D — для больших промышленных объектов и электродвигателей
Эти автоматы имеют самую высокую пороговую нагрузку, срабатывают только при превышении тока в 10 раз от номинала. Они предназначены для защиты мощных электрических установок, таких как электродвигатели и крупные системы с высокими пусковыми токами.
Как выбрать автоматический выключатель
При выборе автоматического выключателя важно учитывать несколько ключевых факторов, которые обеспечат надежную защиту вашей электрической сети.
Сечение кабеля и мощность сети
Для начала необходимо рассчитать общую нагрузку цепи и выбрать автомат, соответствующий мощности подключаемых устройств. Если кабель не соответствует по сечению автомату, он не сможет должным образом выполнять защитную функцию.Номинальные данные устройства
Важно учитывать номинальный ток, который должен соответствовать максимальному току, который может безопасно пропустить кабель без перегрева. Номинальные значения должны быть указаны в документации, а также на маркировке самого устройства.Рекомендации и инструкции
Перед установкой автоматического выключателя важно ознакомиться с инструкцией, приложенной к устройству. В ней обычно содержится информация о допустимых значениях, схемах подключения и других технических характеристиках.Консультации с профессионалами
В случае сомнений лучше всего обратиться к специалистам, которые помогут выбрать подходящий выключатель, учитывая особенности вашей сети, нагрузки и требований безопасности.
Маркировка и информация на корпусе автомата
Маркировка на автоматических выключателях предоставляет важную информацию о его характеристиках и параметрах. Обычно на корпусе устройства можно увидеть следующие данные:
- Производитель — для понимания качества и надежности устройства.
- Номер серии и модель — для идентификации.
- Номинальные токи и напряжение — это важные параметры, которые определяют, какие устройства и нагрузки можно подключать.
- Класс срабатывания (например, A, B, C, D) — указывает, какой тип защиты использован в устройстве.
- Схема подключения и пределы тока — важны для правильной установки и эксплуатации устройства.
Заключение
Автоматические выключатели — незаменимые устройства для защиты электрических сетей и оборудования. Они обеспечивают безопасность, предотвращая аварийные ситуации, такие как короткие замыкания и перегрузки. Правильный выбор автоматического выключателя зависит от множества факторов, включая характеристики сети, тип нагрузки и требования безопасности. Выбирайте устройство с учетом всех этих аспектов, и ваш электросетевой комплекс будет защищен надежно и эффективно.
