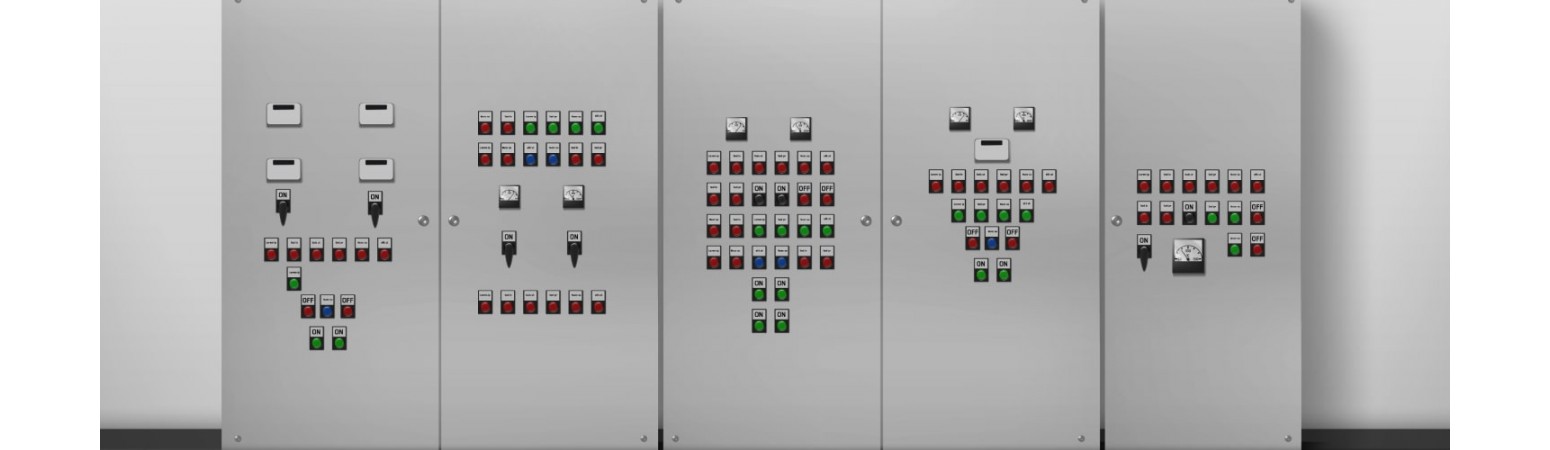

Современные электрощиты на предприятиях и производствах имеют сложную структуру и состоят из множества элементов, каждый из которых играет ключевую роль в защите и управлении электрическими сетями. В зависимости от специфики предприятия и его производственных мощностей, электрощиты могут включать оборудование для низкого, среднего и даже высокого напряжения. Рассмотрим подробно основные компоненты, которые обычно входят в состав электрощита на производственных объектах.
Автоматические выключатели
Автоматические выключатели — это устройства, которые предназначены для защиты электрических цепей от коротких замыканий и перегрузок. Их основная функция заключается в том, чтобы отключать линию при возникновении аварийной ситуации, предотвращая повреждение оборудования и минимизируя риски возгорания.
Пример: на крупном производственном предприятии могут использоваться автоматические выключатели среднего напряжения для защиты мощных электрических двигателей и другого энергоёмкого оборудования. Например, выключатели на 630А или 1000А часто применяются для защиты крупных электрических систем. Такие выключатели также могут быть частью распределительных устройств среднего напряжения (КРУ), что обеспечивает безопасность работы оборудования на уровне 6-10 кВ. В качестве выключателя может использоваться модель Masterpact NW 2000A Micrologic 6.0А Н1.

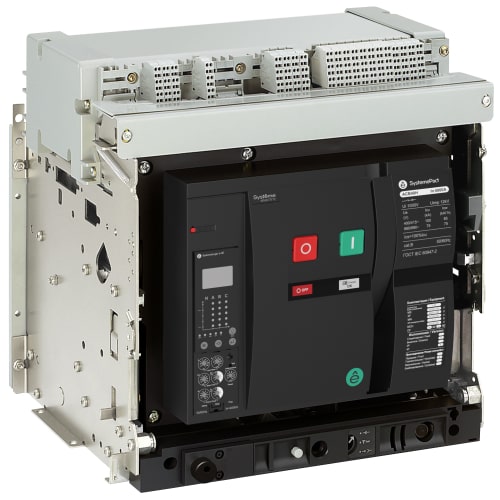

Masterpact NW 2000A Micrologic 6.0А Н1 – мощный автоматический выключатель для промышленных систем среднего и низкого напряжения, разработанный компанией Schneider Electric. Он обеспечивает защиту электросистем от коротких замыканий, перегрузок и других аварийных ситуаций.
Основные характеристики:
- Номинальный ток: 2000 А.
- Микропроцессорная защита Micrologic 6.0А: интегрированная система управления и защиты, обеспечивающая высокую точность работы.
- Тип исполнения: стационарный или выдвижной, что позволяет легко устанавливать и обслуживать устройство.
- Возможность интеграции в системы управления и мониторинга: это делает выключатель частью комплексной системы контроля энергопотребления предприятия.
Применение:
Masterpact NW 2000A широко используется в промышленных и коммерческих зданиях для защиты от аварийных ситуаций в электросетях. Он подходит для крупных энергосистем, в том числе на предприятиях с высоким потреблением электроэнергии.
Основные функции автоматических выключателей
- Защита от короткого замыкания: если в цепи происходит замыкание, автоматический выключатель разрывает цепь, предотвращая повреждение оборудования и риск пожара.
- Защита от перегрузки: если ток в цепи превышает допустимые значения, что может привести к перегреву проводов и оборудования, автомат отключает цепь.
- Возможность ручного отключения: автоматические выключатели можно вручную выключить для проведения технического обслуживания или ремонта.
Автоматические выключатели могут быть как однополюсными (защищают только фазный провод), так и многополюсными (например, трёхполюсные автоматы, которые защищают трёхфазные сети). Для защиты линий среднего напряжения часто используют вакуумные автоматические выключатели, которые отличаются высокой износостойкостью и долговечностью.
Устройства защитного отключения (УЗО) или дифференциальные автоматы
УЗО (устройства защитного отключения) — это важные элементы системы электробезопасности, которые защищают людей от поражения электрическим током и оборудование от повреждений, связанных с утечками тока. Их функция заключается в отключении электропитания в случае, если ток начинает течь по неправильному пути, например, через землю или человеческое тело.
На предприятиях УЗО используется для защиты рабочих и оборудования в зонах повышенной опасности, таких как цеха с высоким уровнем влажности, установки с водяным охлаждением и прочие участки, где существует риск утечки тока.
Пример: на производстве с установленными станками и оборудованием, работающим в условиях повышенной влажности (например, в пищевой или химической промышленности), УЗО на 30 мА обеспечит безопасную эксплуатацию оборудования и защиту персонала от возможных утечек тока.
Основные функции УЗО
- Защита от утечек тока: УЗО отключает цепь при обнаружении разницы между входящим и исходящим током, что указывает на утечку.
- Защита жизни: УЗО срабатывает, если человек случайно оказывается под воздействием тока, предотвращая поражение электричеством.
Дифференциальные автоматы, в отличие от УЗО, совмещают в себе функции автоматического выключателя и УЗО, что позволяет защищать оборудование не только от утечек, но и от перегрузок и коротких замыканий. Это более универсальное решение для промышленных объектов.
Распределительные шины и DIN-рейки
Распределительные шины используются для подключения проводов и равномерного распределения нагрузки в электрической системе. В электрощите они играют роль "магистралей", по которым распределяется ток к различным устройствам. DIN-рейки, в свою очередь, служат для удобного крепления всех модульных устройств, таких как автоматы, УЗО, реле и прочие элементы.
Пример: в электрощите крупного промышленного предприятия может быть установлено несколько шин — для фазных проводов, нулевого провода и заземления. Это позволяет эффективно распределять электрическую нагрузку на весь комплекс оборудования.
Основные функции распределительных шин
- Подключение нескольких устройств к одной линии электроснабжения.
- Упрощение монтажа и распределение нагрузки.
- Обеспечение надёжного соединения и снижения сопротивления в цепи.
DIN-рейки стандартизированы, что позволяет устанавливать на них различные устройства, упрощая модернизацию и обслуживание электрощита.
Измерительные приборы
Измерительные приборы, установленные в электрощитах, позволяют контролировать основные электрические параметры: ток, напряжение, потребляемую мощность и т.д. На производстве это особенно важно, поскольку перегрузки или скачки напряжения могут привести к выходу из строя дорогостоящего оборудования и остановке всего производственного процесса.
Пример: на предприятии может быть установлен счётчик электроэнергии промышленного класса, который не только считает общее потребление энергии, но и фиксирует пики потребления в определённые периоды времени. Также часто используются вольтметры и амперметры для контроля напряжения и силы тока на отдельных участках сети. В качестве примера, можно рассмотреть измерительный преобразователь Satec PM130EH PLUS.

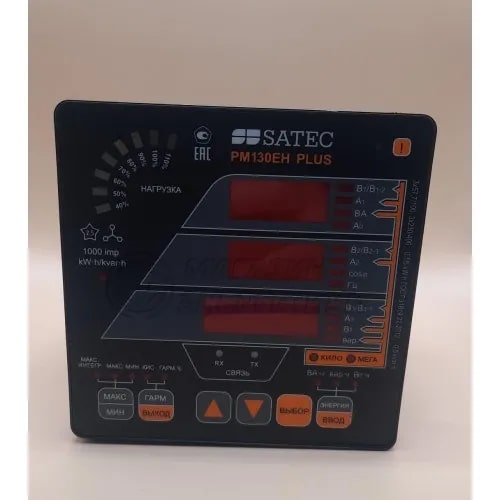

Satec PM130EH PLUS – это многофункциональный измерительный прибор, который выполняет функции измерения, контроля и регистрации электрических параметров. Прибор отличается высокой точностью и поддерживает широкий диапазон измерений, что делает его идеальным для использования на промышленных объектах.
Основные характеристики:
- Точность измерений: 0,2S для активной энергии, что обеспечивает высокую точность учёта электроэнергии.
- Функции: измерение напряжения, тока, мощности, частоты, коэффициента мощности, а также регистрация событий и аварий.
- Интерфейсы связи: поддержка протоколов Modbus, DNP3, что позволяет интегрировать прибор в автоматизированные системы управления предприятием.
- Встроенная память: для регистрации данных о потреблении электроэнергии и анализе аварийных ситуаций.
Применение:
Этот прибор используется на промышленных предприятиях для мониторинга и анализа состояния энергосистем. Satec PM130EH PLUS особенно полезен в случаях, когда требуется точный учёт электроэнергии для оптимизации её потребления или для формирования отчётов о расходах.
Основные функции измерительных приборов
- Контроль и измерение электрических параметров для предотвращения перегрузок.
- Оптимизация работы оборудования: на основе данных измерений можно корректировать работу производственных линий для более эффективного использования электроэнергии.
- Диагностика неполадок: скачки напряжения или изменения в потреблении тока могут указывать на неисправности в сети или оборудовании.
Измерительные трансформаторы (в низковольтных системах)
Измерительные трансформаторы применяются для точного измерения токов и напряжений в сетях низкого и среднего напряжения. Их задача — преобразовать большие значения тока и напряжения в более удобные для измерения и мониторинга величины.
Пример: на предприятии с большими энергозатратами устанавливаются трансформаторы тока, которые позволяют точно измерять потребляемую мощность и передавать эти данные на контрольные устройства. Это особенно важно в случае с крупными машинами и оборудованием, которые потребляют значительные объёмы электроэнергии. Примером измерительных трансформаторов может служить трёхфазная группа трансформаторов напряжения 3хЗНОЛ-10

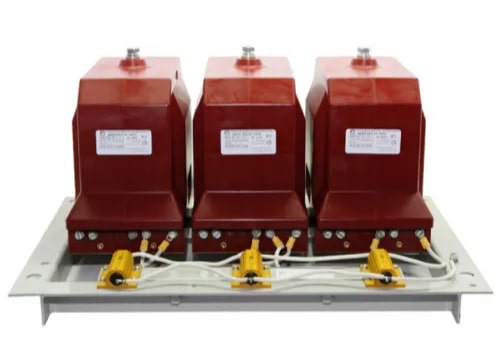

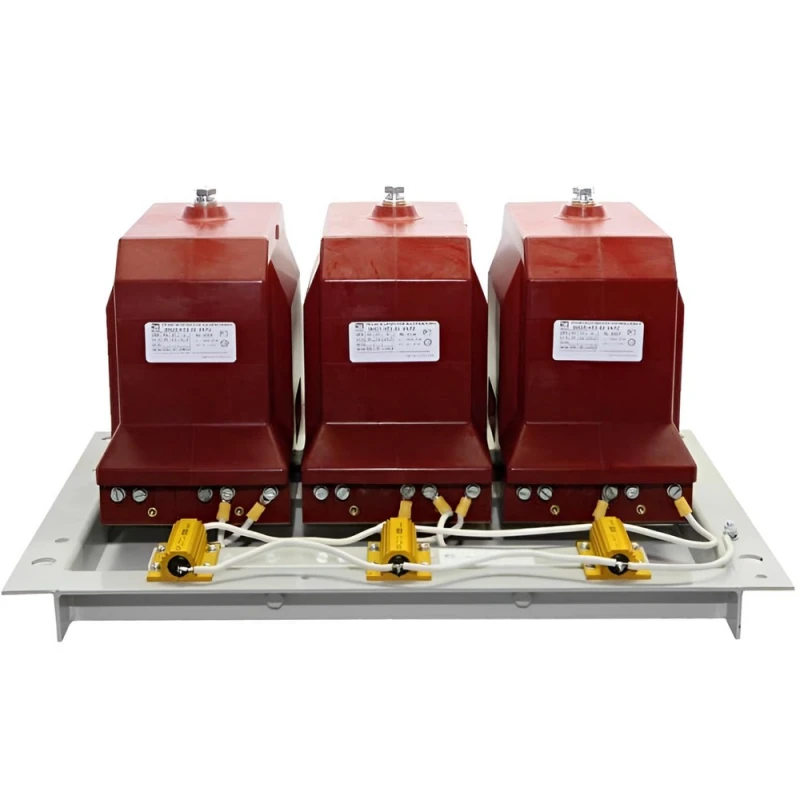

Трёхфазная группа трансформаторов напряжения 3хЗНОЛ-10 — это устройство, предназначенное для преобразования высоких значений напряжения в более низкие, удобные для измерения и использования. Такие трансформаторы используются в системах электроснабжения на объектах с высоким напряжением, таких как подстанции и промышленные предприятия.
Основные характеристики:
- Номинальное напряжение: 10 кВ.
- Тип конструкции: изолированный трансформатор с воздушным охлаждением, что обеспечивает высокую надёжность и долговечность.
- Трёхфазная система: позволяет одновременно измерять напряжение на всех трёх фазах, что делает его особенно эффективным для трёхфазных систем распределения электроэнергии.
- Входные и выходные параметры: трансформаторы имеют определённые соотношения напряжения, которые позволяют обеспечить необходимую точность при измерении и учёте электрической энергии.
Применение:
Трансформаторы 3хЗНОЛ-10 используются для подключения измерительных приборов, таких как вольтметры и счётчики электроэнергии, в системах распределения электроэнергии. Они помогают обеспечить безопасность и точность измерений, особенно в условиях высоких напряжений.
Основные функции измерительных трансформаторов
- Преобразование высоких значений тока или напряжения
- Преобразование высоких значений тока или напряжения в более удобные для измерения величины, что позволяет безопасно контролировать и управлять сетями.
- Обеспечение точности измерений: при работе с большими нагрузками измерительные трансформаторы позволяют измерительным приборам (амперметрам, вольтметрам, счётчикам электроэнергии) получать точные данные, которые необходимы для оптимизации работы электрической сети.
- Использование в системах управления и защиты: данные с измерительных трансформаторов поступают на системы автоматического управления и защитные реле, что помогает предотвратить аварийные ситуации.
На производственных объектах, где электрические сети могут работать при напряжениях среднего уровня, такие трансформаторы помогают обеспечить точный учёт и управление электроэнергией. Примеры использования включают предприятия с большим количеством оборудования, где точный контроль за параметрами сети особенно важен для бесперебойной работы.
Ограничители перенапряжений
Ограничители перенапряжений (ОПН) предназначены для защиты оборудования от кратковременных скачков напряжения, которые могут возникнуть в результате грозовых разрядов, замыканий в сети или резкого изменения нагрузки. ОПН являются важным элементом защиты электрических систем от внешних воздействий.
Пример: на крупных предприятиях, таких как заводы, где установлено дорогостоящее оборудование (промышленные компьютеры, станки, автоматизированные системы), ограничители перенапряжений устанавливаются для предотвращения повреждений, вызванных скачками напряжения. ОПН защищают не только высоковольтные участки, но и низковольтные сети, где даже незначительные перепады напряжения могут вывести из строя чувствительное оборудование. Пример ОПН: ОПН-КР/TEL-10/12,0 УХЛ2.
ОПН-КР/TEL-10/12,0 УХЛ2 – это нелинейный ограничитель перенапряжений, предназначенный для защиты электрооборудования в системах среднего напряжения от атмосферных и коммутационных перенапряжений. Устройство эффективно предотвращает повреждение электрических сетей, оборудования и изоляции при резких скачках напряжения, таких как молнии или внезапные изменения нагрузки.
Основные характеристики:
- Номинальное напряжение: 10 кВ.
- Максимальное рабочее напряжение: 12 кВ.
- Климатическое исполнение: УХЛ2 (для эксплуатации в умеренном и холодном климате).
- Материал корпуса: керамика, устойчивая к высоким температурам и механическим повреждениям.
- Тип устройства: нелинейный варисторный ограничитель.
Применение:
Ограничители перенапряжений используются на подстанциях, в распределительных устройствах и на промышленных объектах, где важно защитить оборудование от грозовых разрядов и иных скачков напряжения. ОПН-КР/TEL-10/12,0 УХЛ2 может применяться в системах среднего напряжения на предприятиях, таких как металлургические заводы или нефтехимические предприятия.
Основные функции ограничителей перенапряжений
- Защита от импульсных перенапряжений, возникающих при грозовых разрядах или резком изменении нагрузки.
- Защита электронных и электрических устройств, предотвращая их поломку и снижение производительности.
- Обеспечение долговечности оборудования, снижая вероятность его выхода из строя из-за электрических перенапряжений.
ОПН могут устанавливаться как в электрощитах среднего напряжения, так и в системах распределения низкого напряжения для комплексной защиты оборудования.
Заключение
Электрощиты, используемые на производственных предприятиях, представляют собой сложные системы, объединяющие оборудование для защиты, контроля и управления электрическими сетями. В зависимости от типа производства и специфики электрических нагрузок, электрощиты могут включать в себя устройства различного класса напряжения — от низковольтных до высоковольтных систем. Ключевые компоненты, такие как автоматические выключатели, УЗО, измерительные приборы и трансформаторы, обеспечивают безопасность и надёжность работы оборудования.
