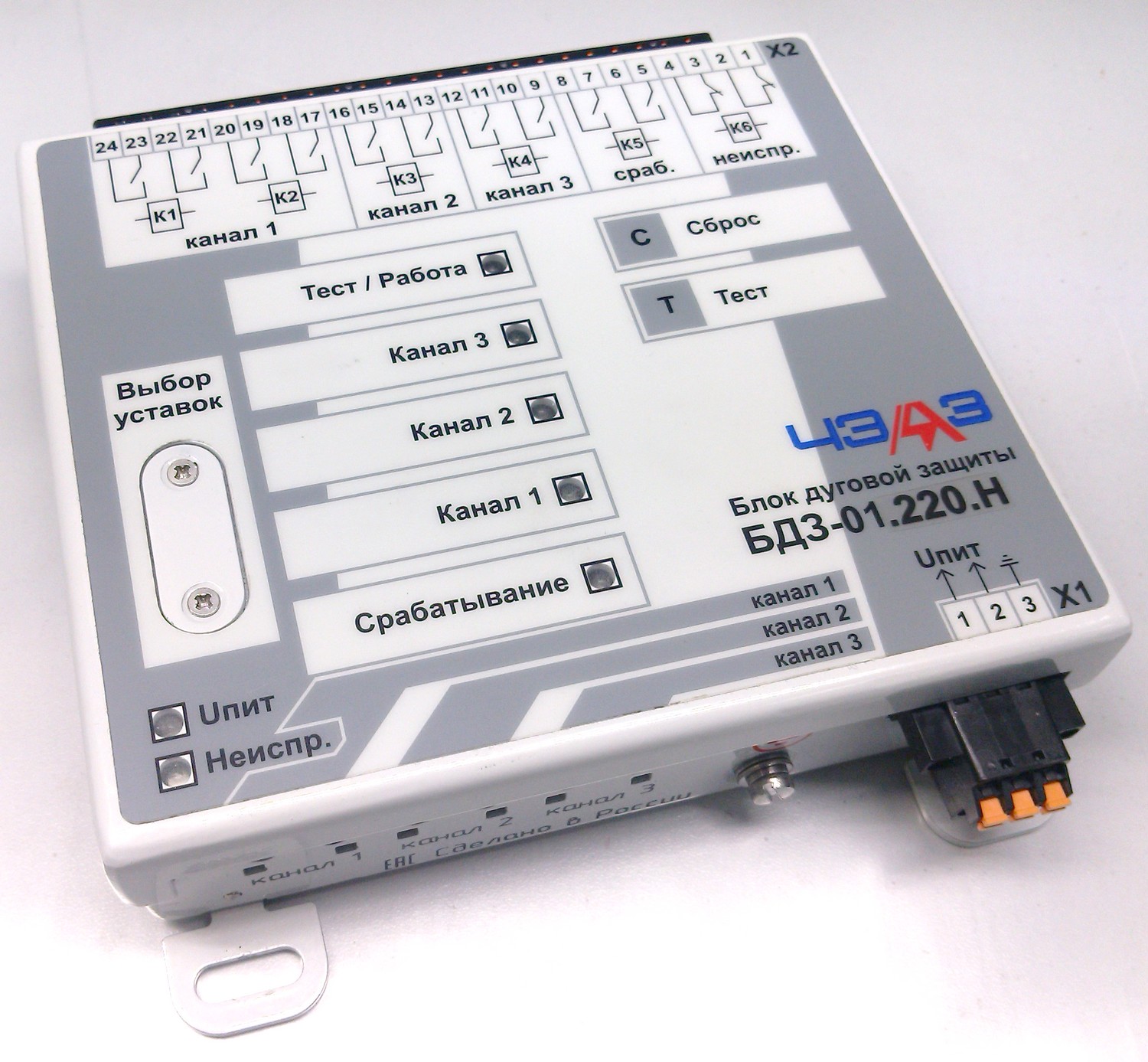

Блок дуговой защиты БДЗ-01

Устройства дуговой защиты серии БДЗ предназначены для защиты шкафов КРУ, КСО, КРУН электрических станций и подстанций 0,4…35 кВ при возникновении в них коротких замыканий, сопровождающихся открытой электрической дугой, и выдачи сигнала управления в цепи автоматики и релейной защиты.

Технические характеристики:

• Широкий температурный диапазон: - 40°С…+55°С
• Средняя наработка на отказ: 320 000 часов
• Время срабатывания < 1мс
• Выходные реле: 6 шт
• Угловой размер сектора контроля возникновения дуги: 360 градусов
• Число датчиков дуги: 3 шт
• Максимальная длина датчика: до 20 м
• Минимальный фиксируемый ток дуги: 200 А
• Номинальная пороговая освещенность срабатывания: до 5 000 Лк
• Гарантия: 7 лет. Возможность расширенной гарантии – до 15 лет
• Полное время готовности при включении питания: не более 0,2 с
• Выдерживаемые перерывы питания: 1 с

Основной функционал:

• Защита от дуговых замыканий
• В блоках предусмотрена возможность вывода из работы неиспользуемых датчиков дуги.
• Защита ложно не срабатывает при засвете датчиков дуги лампами дневного света и источниками естественного освещения.
• Функция УРОВ.
• Внутреннее самодиагностирование целостности датчиков дуги и микросхем.
• Защита от ложных срабатываний

Габариты

  Габарит ШхВхГ, мм      150х165х40

  Вес, кг                               1

ЦЕНА ПО ЗАПРОСУ
