Предприятие становится успешным и повышает производительность лишь с надежной защитой и электрооборудования, и автоматизации процессов. Однако типовое реле не справится с задачей, а подключение большого числа механизмов непрактично. Для этих целей задействуются многоканальные устройства релейной защиты с программным контроллером.
Что такое микропроцессорное устройство релейной защиты?
Микропроцессорные устройства релейной защиты (МУРЗ) предусматривают компьютерное управление электрической цепью. В простых защитных устройствах контрольный датчик передает сигнал напрямую исполнительному механизму.
МУРЗ отличаются более сложной работой:
• датчик контроля передает данные с замерами блоку под управлением процессора;
• полученные сведения программно анализируются и сравниваются с заданными параметрами;
• при достижении критического значения блок управления отправляет сигнал исполнительному механизму на срабатывание.
Функционал типовых защитных устройств минимален и ограничен доступными опциями реле. В МУРЗ оператор может установить более точные и подробные характеристики. Это повышает безопасность и делает потребление более экономичным.
Стоит отметить, что МУРЗ остаются электронно-механическими устройствами защиты, реле срабатывает аналогичным способом. Происходит размыкание цепи питания либо включение в нее дополнительных устройств (преобразователь, ИБП).
Преимущества
Основная особенность микропроцессорных устройств — это многозадачность. Микропроцессорная защита позволяет управлять цепью питания не только на случай отсутствия питания или утечки тока. Можно заранее установить погрешность напряжения, и при достижении критического значения реле включит в цепь выпрямитель.
Эти возможности МУРЗ позволяют задействовать много режимов защиты, а именно:
1. Аварийное отключение.
Полная остановка при регистрации датчиком критического значения.
2. Перезапуск.
Попытка повторного пуска при неудачном подключении оборудования.
3. Прекращение работы.
Остановка отдельных агрегатов (электродвигатели, компрессоры) при нештатной ситуации.
4. Смена питания.
При отсутствии тока происходит переключение на резервный источник электропитания.
Устройства релейной защиты и автоматики способны выполнять одновременно разные задачи для одной или сразу нескольких цепей питания. Управление электроустановками может быть организовано путем передачи сигнала на несколько реле или один многоканальный исполнительный механизм.
Благодаря многозадачности с настраиваемыми режимами предприятие получает сразу несколько преимуществ:
1. Центральное управление для всего оборудования.
Не нужно использовать защитные реле по отдельности для двигателя, компрессора, систем подачи сырья и др.
2. Минимальное участие оператора.
Не потребуется за каждым параметром следить отдельно, а также проводить предрабочую пусконаладку.
3. Отсутствие ошибочных отключений.
Программное обеспечение анализирует сразу несколько параметров и срабатывает только при реальных критических ситуациях. Сбои в работе из-за неисправного датчика или принудительного отключения исключены.
С помощью МУРЗ можно организовать без участия оператора даже такие режимы, как плавный или отложенный пуск.

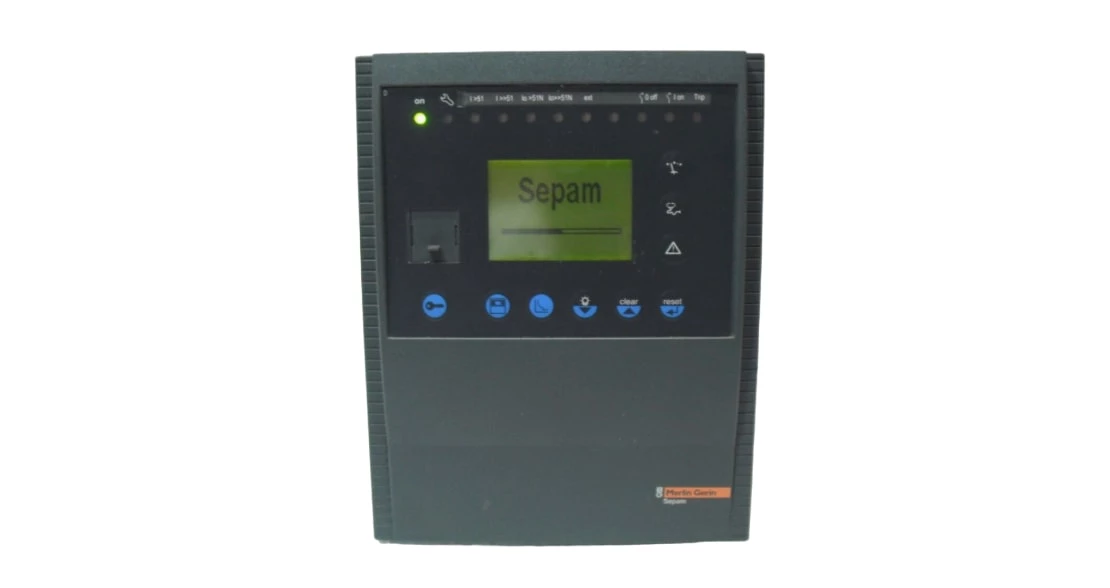

Особенности релейной защиты марки Sepam
Микропроцессорные устройства Sepam выпускаются французским производителем, являющимся мировым лидером на рынке электроустановок.
Особенности устройств защиты Sepam:
1. Быстрая обработка данных.
При регистрации критических показателей релейные устройства срабатывают мгновенно.
2. Энергетическая эффективность.
Устройства одновременно продвинутые и простые в исполнении, отличаются минимальным энергопотреблением.
3. Понятный интерфейс.
Управление и настройка не требуют специальных знаний.
Главная особенность микропроцессорной релейной защиты Sepam — глубокий анализ подаваемого тока. Процессорное управление еще на начальном отрезке цепи регистрирует погрешности и срабатывает до поступления тока к потребителю, т. е. на упреждение. Скорость реагирования на порядки выше в сравнении с механическими реле, что повышает защиту персонала и оборудования.

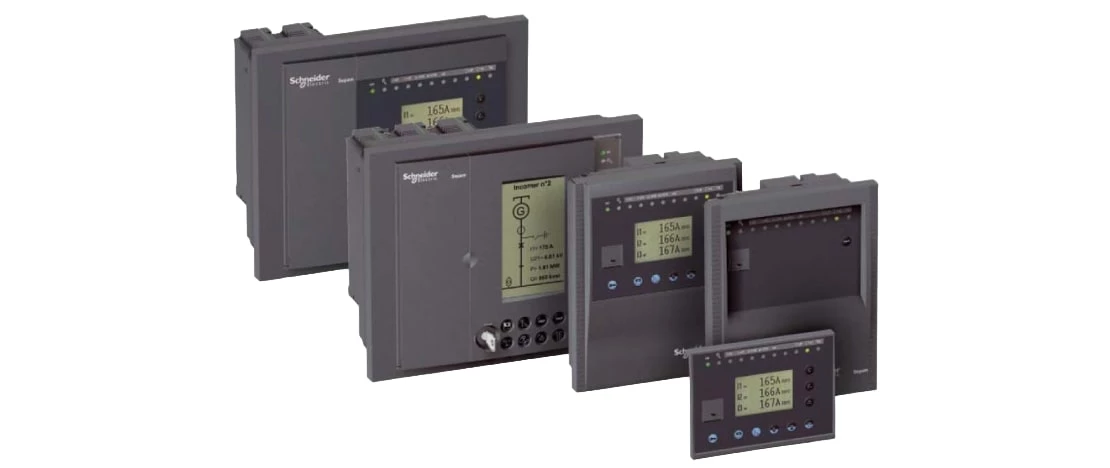

Линейка Sepam Schneider Electric включает несколько моделей устройств. Производитель выпускает сразу несколько моделей с разными модификациями под каждый вид оборудования.
Sepam S20
Данная серия рассчитана на эксплуатацию в жилых и бытовых условиях, требующих базовой защиты. Контролирует цепь питания по току и напряжению, поддерживает малое число входящих каналов.
Защиту Sepam S20 рекомендуется использовать для электроустановок непрерывного действия малой мощности, которым не требуется автоматизация: участок цепи общей сети в жилом помещении, трансформатор или электромотор до 10 кВт.
Sepam S40
МУРЗ этой серии поддерживают больше каналов, а также регистрацию по току и напряжению одновременно. Устройства можно задействовать в нескольких вариантах:
1. Многоуровневая защита с регистрацией нескольких параметров тока.
2. Базовая защита для нескольких устройств одновременно.
3. Построение сложной логики рабочего режима оборудования (плавный пуск, отключение, переход на резервный источник питания и др.).
Устройства Sepam S40 рассчитаны на защиту всех приборов в цепи питания с суммарной потребляемой мощностью до 25 кВт.
В дополнение поддерживается технический учет тока. Это дает возможность оценить качество поступающего тока и затраты на энергопотребление оборудования.

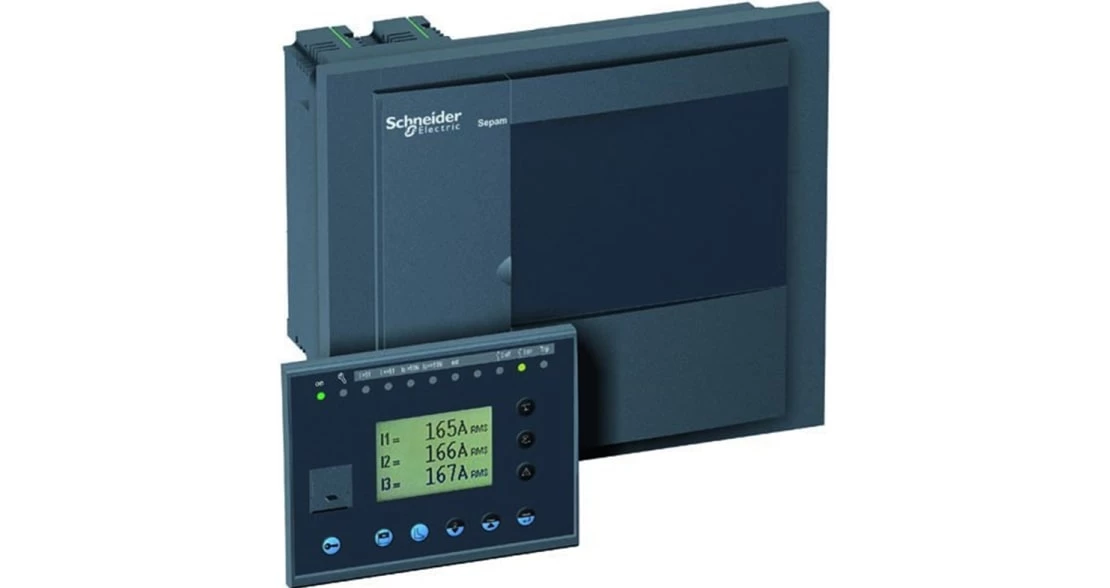

Sepam S80
Серия универсальных и наиболее продвинутых устройств защиты Sepam. В зависимости от модификации поддерживает до 42 каналов с подключением до 23 реле. Обеспечивает наивысшую защиту промышленным электроустановкам.
Защита Sepam S80 поддерживает настраиваемую автоматику для работы сложного оборудования. Реализована система смены рабочего режима с помощью картриджей, на которых записаны настройки. Для работы с другим устройством достаточно поменять носитель. У персонала появляется возможность сразу и с минимумом действий переориентировать работу МУРЗ на другое оборудование.
В дополнение устройства оснащаются встроенной памятью для записи логических последовательностей. Ведется подробный отчет о характеристике поступающего тока с записью в форме осциллограммы. Встроенный объемный литиевый аккумулятор позволяет сохранить последние характеристики тока и составить отчет даже в условиях полного отсутствия энергоснабжения.
Микропроцессорное устройство Sepam S80 рассчитано на защиту генератора и всех подключенных к нему приборов мощностью до 35 кВт.
Релейная защита Sepam S80 способна справиться с большинством задач. Однако при выборе оборудования требуется учесть функционал и их возможности. У младших серий слабая автоматика, а дорогие МУРЗ окупаются только на крупных предприятиях.
