Надежность и эффективность РЗА определяет качество и стабильность электроснабжения любого объекта. Микропроцессорная релейная защита «Сириус» – отечественная линейка аппаратов, которые в полном объеме способны обеспечить выявление аварийных ситуаций, отключить поврежденный участок сети, оповестить об этом обслуживающих специалистов.
Защита «Сириус» успешно используется при проектировании систем энергоснабжения напряжением до 220 кВ, при модернизации действующих объектов. Представленные производителем технические решения позволяют подобрать оптимальную модификацию аппаратов с учетом специфики будущего применения.
Назначение устройств

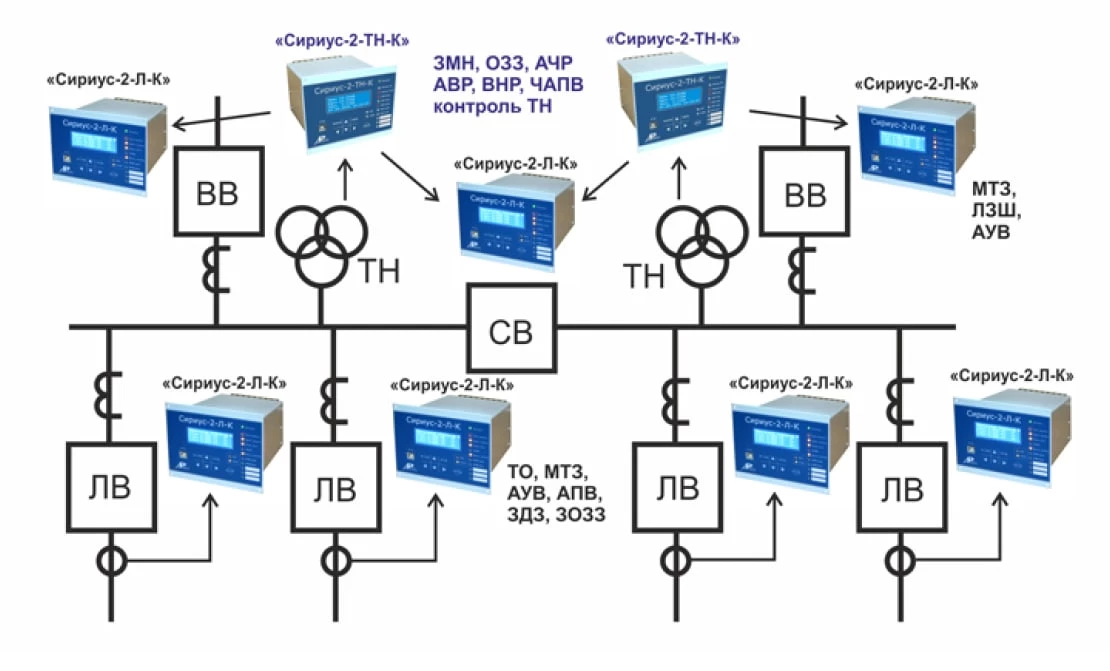

Микропроцессорные устройства релейной защиты «Сириус» нашли широкое применение в составе систем РЗА электрических подстанций напряжением 6-35 кВ. С их помощью обеспечивается защита трансформаторов, электродвигателей, фидеров, воздушных и кабельных линий, автоматических выключателей. Их устанавливают в ячейках КСО, КРУ, КРУН, в релейных залах предприятий.
Релейная защита «Сириус 2» предусматривает подключение к цепям напряжением 100 В и током 5 А измерительных трансформаторов. Независимо от модификации, выбранной для установки, она обеспечивает 3-ступенчатую ненаправленную МТЗ от междуфазных и 3-фазных коротких замыканий. Также предусмотрено резервирование отказа выключателя. В такой ситуации будет сформирован сигнал на вышестоящие коммутационные аппараты для их отключения.
Предусмотрен режим блокировки от ошибочного повторного включения оборудования в дистанционном или автоматическом режиме после аварийного отключения. Для подтверждения выполняемых действий оператору потребуется провести дополнительные манипуляции. В каждом случае устройство релейной защиты «Сириус» записывает данные о состоянии выходных реле, входные характеристики и осциллограммы.
Особенности устройств серии «Сириус»
Российское НПП «РАДИУС Автоматика» специализируется на ведении научных исследований, разработке оборудования РЗА, его серийном производстве. Компания выпускает модели для оснащения сетей напряжением до 220 кВ. Инженерам НПП удалось применить 30-летний опыт проектирования и выпуска микропроцессорных аппаратов для создания широкой номенклатуры моделей, позволяющих реализовать проект защиты оборудования и фидеров энергосистемы любой специфики.
Устройства защиты «Сириус 2» разработаны с учетом всех особенностей построения систем электроснабжения в отечественной энергетике. Среди отличительных особенностей представленной производителем линейки стоит выделить мощную аппаратную платформу, которая при необходимости может быть существенно расширена. Все модели серии имеют сертификаты, необходимые для допуска к эксплуатации аппаратов РЗА в РАО «ЕЭС России».
Среди особенностей релейной защиты «Сириус» также стоит выделить используемые инженерами НПП технические решения, направленные на снижение показателя погрешности по току срабатывания. Они могут возникнуть в случае насыщения первичных токовых трансформаторов, из-за чего искажается форма сигнала. В работе всех моделей действует алгоритм, обеспечивающий восстановление токовой синусоиды.
Независимо от модификации, все устройства защиты «Сириус» можно объединять в единую локальную сеть при помощи линий связи. Такое техническое решение позволяет обеспечить контроль показателей, проведение необходимых измерений, управление системой в удаленном режиме с помощью внешнего компьютера.
Достоинства и преимущества устройств серии «Сириус 2»
Одним из ключевых аргументов в пользу выбора блоков защиты «Сириус» становится их высокая надежность. Производитель гарантирует, что наработка на отказ для таких устройств превышает 100 000 часов. Срок службы представленных на рынке моделей превышает 20 лет.
Среди других преимуществ:
- простота интеграции РЗА в действующие установки. Микропроцессорные устройства защиты «Сириус 2» имеют модульную конструкцию, все модели выпускаются в одинаковых корпусах. Такой подход существенно упрощает задачу по внедрению защитных аппаратов с учетом особенностей и условий будущего применения;
- возможен дистанционный ввод установок, управление устройствами «Сириус 2». Для этого используется интерфейс RS485 или RS232. Также в таком режиме оператор может контролировать в реальном времени состояние вводов, снимать при необходимости осциллограммы, получать данные о срабатывании защиты;
- автономность. Конструкцией предусмотрена способность выполнения терминалом защиты «Сириус» всех защитных функций в случае отсутствия оперативного питания. Время работы в таком режиме составляет 1 с;

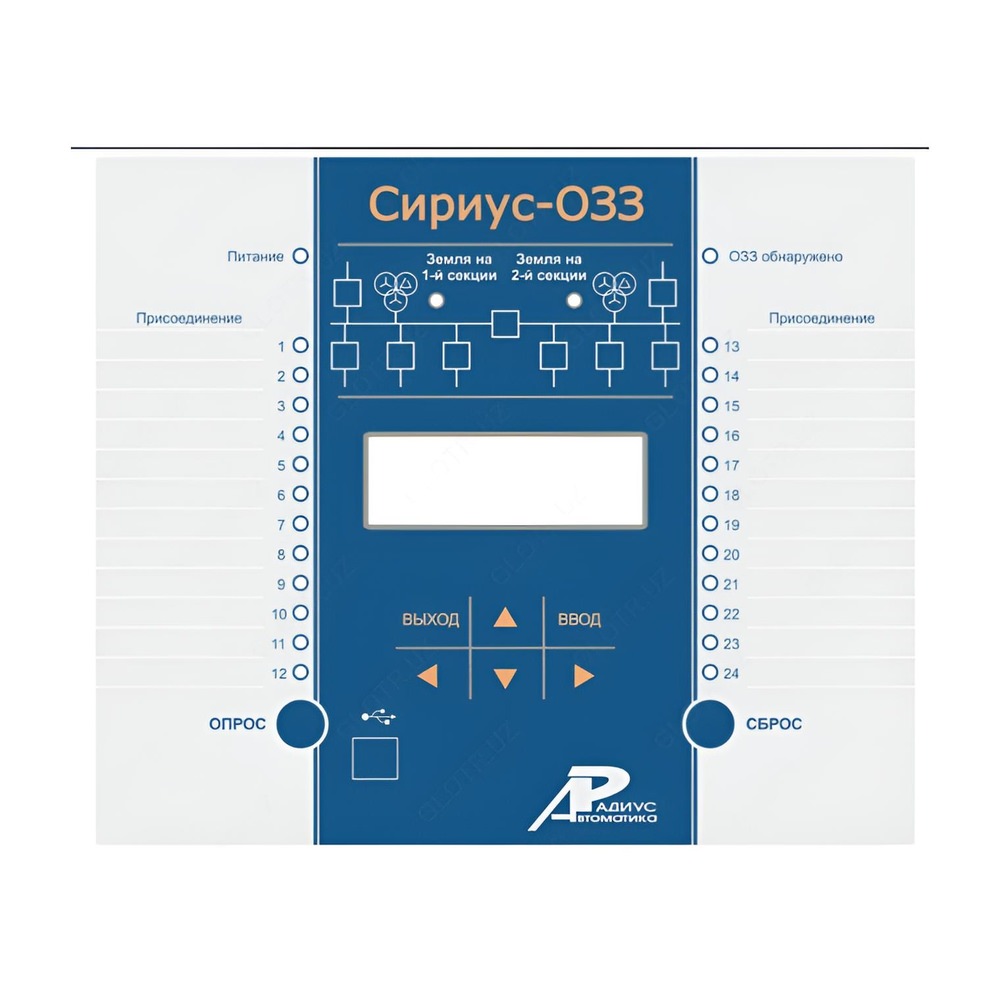

- эффективность защиты от замыканий на землю независимо от наличия в системе электроснабжения устройств компенсации. Для решения этой задачи микропроцессорные устройства защиты «Сириус» в работе используют высшие гармоники;
- архивация данных. Встроенной памяти устройств «Сириус» при защите трансформатора, двигателей, отходящих линий достаточно для фиксации пусков МТЗ, информации о состоянии входных и выходных цепей с указанием времени и даты. В результате создается архив, содержащий сведения о 1000 аварийных событий;
- возможность определения места повреждения линии. В соответствии с описанием релейной защиты «Сириус», устройства в случае срабатывания МТЗ способны предоставить оператору информацию о расстоянии до точки, в которой возникла неисправность.
Также стоит отметить широкие эксплуатационные возможности микропроцессорной защиты «Сириус». Аппараты выполняют свои функции в полном объеме при температуре -20 – +55 °С. При падении температуры ниже установленного диапазона оборудование будет обеспечивать полноценную защиту, но данные о текущих показателях не удастся считать со встроенного жидкокристаллического дисплея.
Обзор популярных моделей
В зависимости от модификации, представленной производителем, можно купить блоки релейной защиты «Сириус» для выполнения следующих функций:
- 3-ступенчатая МТЗ;
- защита оборудования от обрыва фазы питающей линии;
- защита от превышения напряжения или его снижения ниже допустимого значения;
- защита от 1-фазных замыканий;
- ввод ускорения МТЗ, выполняемый автоматикой при переводе выключателя в режим «включено»;
- защита от асинхронного хода двигателей синхронного типа.
Автоматика блоков релейной защиты «Сириус» обеспечивает выполнение повторных включений, коммутационные операции при подаче соответствующей команды.
Для повышения удобства сервисного обслуживания системы РЗА обеспечивает возможность удаленного выявления места повреждения, фиксацию параметров сети в момент аварии, передачу данных о текущем состоянии всех элементов. Цена на «Сириус» 2-Л, 2-МЛ, 2-В, 2-РН отличается с учетом конструктивных особенностей моделей.
«Сириус 2-МЛ-БПТ»
Среди ключевых особенностей оборудования «Сириус 2-Л-БПТ» стоит выделить:
- возможность подключения аппаратов к токовым цепям для обеспечения бесперебойного электроснабжения автоматики;
- повышение надежности питания за счет применения бистабильного реле;
- в условиях глубокой просадки напряжения предусмотрена возможность подключения к токовым цепям.
Также стоит отметить, что при эксплуатации РЗА «Сириус 2» данной модели на предварительно заряженный конденсатор можно воздействовать на отключение аппарата выходным реле.

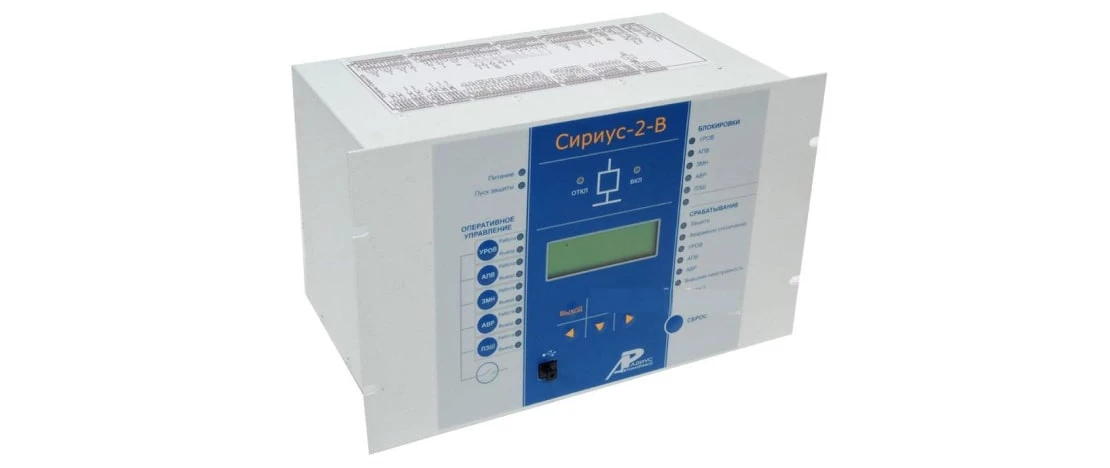

«Сириус-2-В»
При оснащении системы защитой «Сириус 2-В», кроме стандартного набора функций, стоит отметить способность устройства в случае аварийной ситуации выполнять необходимые для защиты сетей операции без внутренних повреждений. Сведена к минимуму вероятность ложных срабатываний.
Для решения этой задачи у «Сириус 2-В» есть блокировка выходов, которая срабатывает при обнаружении системой самодиагностики внутренних поломок. Она работает непрерывно, передавая соответствующую информацию о состоянии оборудования оператору. Перевод установок, передача параметров аварии, как и для защиты «Сириус 2-Л», в модификации 2-В можно выполнить, используя линии связи.
«Сириус-2-РН»
Среди эксплуатационных особенностей модификации «Сириус 2-РН» выделяют:
- возможность контроля одновременно 2 систем шин;
- способность измерять текущее положение ступени переключения РПН;
- формирование дискретных сигналов системы сигнализации.
Для подключения линий связи предусмотрено 3 независимых интерфейса. Незначительно отличается по цене защита «Сириус» в исполнении И4 при проектировании цифровых подстанций.
«Сириус-2-Л»/«Сириус-21 Л»
Модификация «Сириус 2-Л» активно используется в сетях до 35 кВ. Она станет одним из оптимальных вариантов оснащения системы при развертывании Smart Grid. Набор доступных функций включает при использовании в составе РЗА защиты «Сириус 2Л» возможность адресного отключения устройства в рамках 4 ступени МТЗ. Она также помогает оператору выявить длительные перегрузки.
При необходимости устройства «Сириус 2-Л» и «Сириус 21-Л» можно укомплектовать дополнительными реле, световыми индикаторами с необходимыми для эксплуатации функциями. Повышенная защищенность релейной аппаратуры от помех обеспечена гальванической развязкой, выполненной для всех предусмотренных конструкцией выходов и входов.
Микропроцессорные устройства «Сириус» 2-Л, 2-МЛ, 2-В, 2-РН – серия аппаратов, в рамках которой представлены модели, позволяющие реализовать задачу по защите оборудования и фидеров с учетом специфики эксплуатации, технических требований к системе. Модели отличаются высоким качеством сборки, соответствуют нормам всех действующих отечественных стандартов. Цена «Сириус 2» варьируется в зависимости от модели и ее комплектации. Предлагаются устройства с расширенным функционалом, стоимость которых будет отличаться от базовой.
