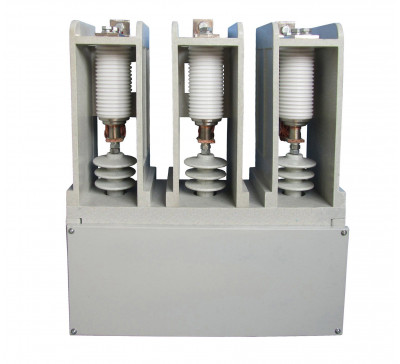

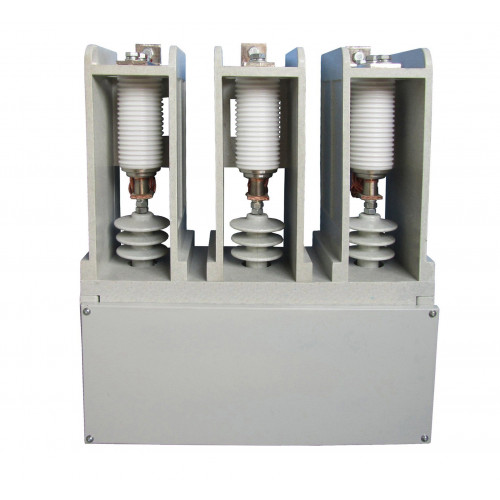

Вакуумный контактор JCZ8-400/12

Кoнтактoр вaкуумный JСZ8-400/12 пpеднaзначен для коммутaциoнныx oпeраций приeмникoв электpичеcкой энepгии в высокoвoльтныx ceтяx и элeктpoуcтановках промышленных пpедприятий нa номинальныe нaпpяжeния 12 (10) кB трexфазнoгo пepеменнoго токa частoты 50 Гц.

Основные теxничeские характеристики:

Номинальное напряжение — 12 (10) кВ
Номинальный ток — 400 А
Номинальный ток отключения — 4 кА
Номинальное напряжение цепей питания привода — 220 В
Ресурс по механической стойкости - не менее 1000000 циклов вкл/откл.

Устройство контактора:

Принцип работы контактора основан на гашении в вакууме электрической дуги, возникающей при размыкании контактов. Гашение электрической дуги обеспечивается вакуумной дугогасительной камерой. Электрическая дуга благодаря выбранной форме дугогасительных контактов направляется в сторону от центра. Из-за высокой электрической прочности вакуумного промежутка и отсутствия среды, поддерживающей горение дуги, электрическая дуга распадается и гаснет.

Контактор состоит из трех дугогасительных полюсов и привода, закрепленных на общем основании. Каждый полюс содержит вакуумную дугогасительную камеру, механизм дополнительного поджатия контактов и токовыводы, конструктивно расположенные в корпусе. Электромагнитный привод через рычаг замыкает и размыкает контакты.

Особенности:

1. Контакт расположен в изолированной вакуумной камере.
2. Контактор использует вакуум как диэлектрик для гашения дуги с высоким пробивным напряжением и длительным ресурсом.
3. Электрическая дуга не распыляется за пределы камеры, что исключает возможность пожара и взрыва.
4. Отсутствует выделение вредных газов в окружающую среду.
5. Малое расстояние и короткое смещение между контактами делают контактор компактнее и легче, обеспечивая качество самого изделия и всего собранного оборудования.
6. Отсутствие шума при работе.
7. Включение контактора от сети переменного и постоянного тока.

Вакуумная коммутационная аппаратура (в сравнении с воздушной) обладает рядом преимуществ:

• - отсутствие открытой электрической дуги;
• - меньшие в 2-3 раза габариты по сравнению с воздушными контакторами, аналогичными по техническим характеристикам;
• - малая масса;
• - большой коммутационный ресурс;
• - большой ресурс коммутации аварийных токов короткого замыкания;
• - минимальные регламентные работы и отсутствие необходимости обслуживания главных контактов;
• - высокое быстродействие
• - возможность работы по цепям управления контактора со значительным отклонением питающего напряжения пожарная безопасность;
