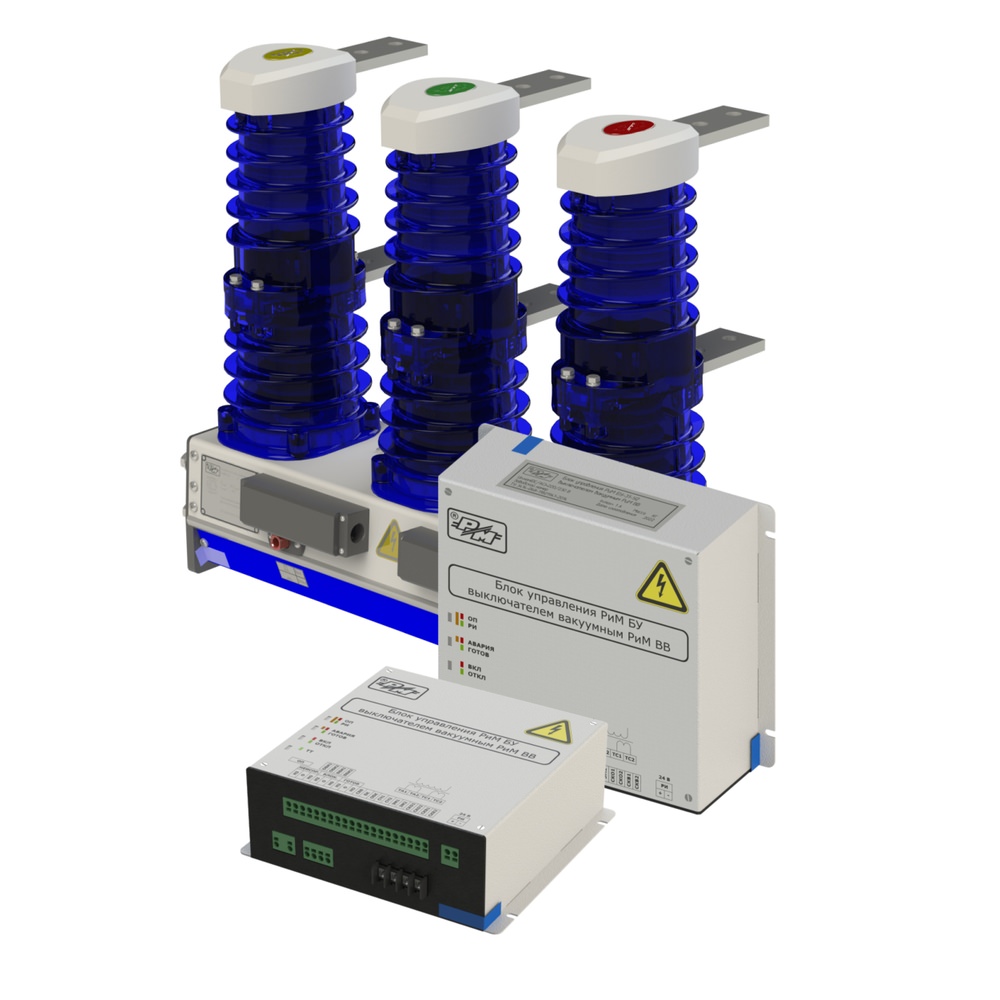

Вакуумный выключатель РиМ ВВ-10-16/800
Аппарат РиМ ВВ-10-16/800 предназначен для коммутации электрических цепей в распределительных сетях среднего напряжения. Устройство работает в трёхфазных системах переменного тока частотой 50 Гц при номинальном напряжении до 10 кВ и пригодно для сетей с изолированной и заземлённой нейтралью. Номинальный ток 800 А и отключающая способность 16 кА обеспечивают корректную коммутацию в штатных и аварийных режимах.
Сфера применения
Модель устанавливается в комплектные распределительные устройства (КРУ) и камеры КСО внутреннего исполнения. Оборудование востребовано при строительстве новых подстанций и ретрофите действующих объектов. Габаритные и установочные размеры идентичны отечественным аналогам, поэтому замена устаревших маломасляных и электромагнитных выключателей проходит без доработки существующих ячеек. Это сокращает сроки простоя и снижает затраты на монтаж.
Аппарат применяется на объектах промышленности, энергетики, транспорта и коммунального хозяйства, включая реклоузеры и прочие системы распределения электроэнергии. Допускается установка в любом пространственном положении, что упрощает монтаж в шкафах и камерах различной конфигурации.
Конструкция
Основа — вакуумная дугогасительная камера, в которой дуга надёжно гасится при размыкании контактов. Высокая электрическая прочность вакуума обеспечивает мгновенное прерывание аварийных токов и минимальный износ контактной группы. Отсутствие масляной изоляции повышает пожаробезопасность и сокращает объём обслуживания.
Привод выполнен на базе быстродействующего электромагнитного механизма с защёлкой. Включение производится за счёт энергии пружинного накопителя, отключение — под действием отключающих пружин и электромагнита либо через ручную кнопку аварийного управления.
Технические характеристики
- номинальное напряжение — 10 кВ;
- наибольшее рабочее напряжение — 12 кВ;
- номинальный ток — 800 А;
- номинальный ток отключения — 16 кА;
- ток электродинамической стойкости (пиковый) — не менее 41 кА;
- ток термической стойкости (3 с) — 16 кА;
- частота сети — 50 Гц;
- тип сети — трёхфазный переменный ток с изолированной или заземлённой нейтралью.
Функциональные возможности

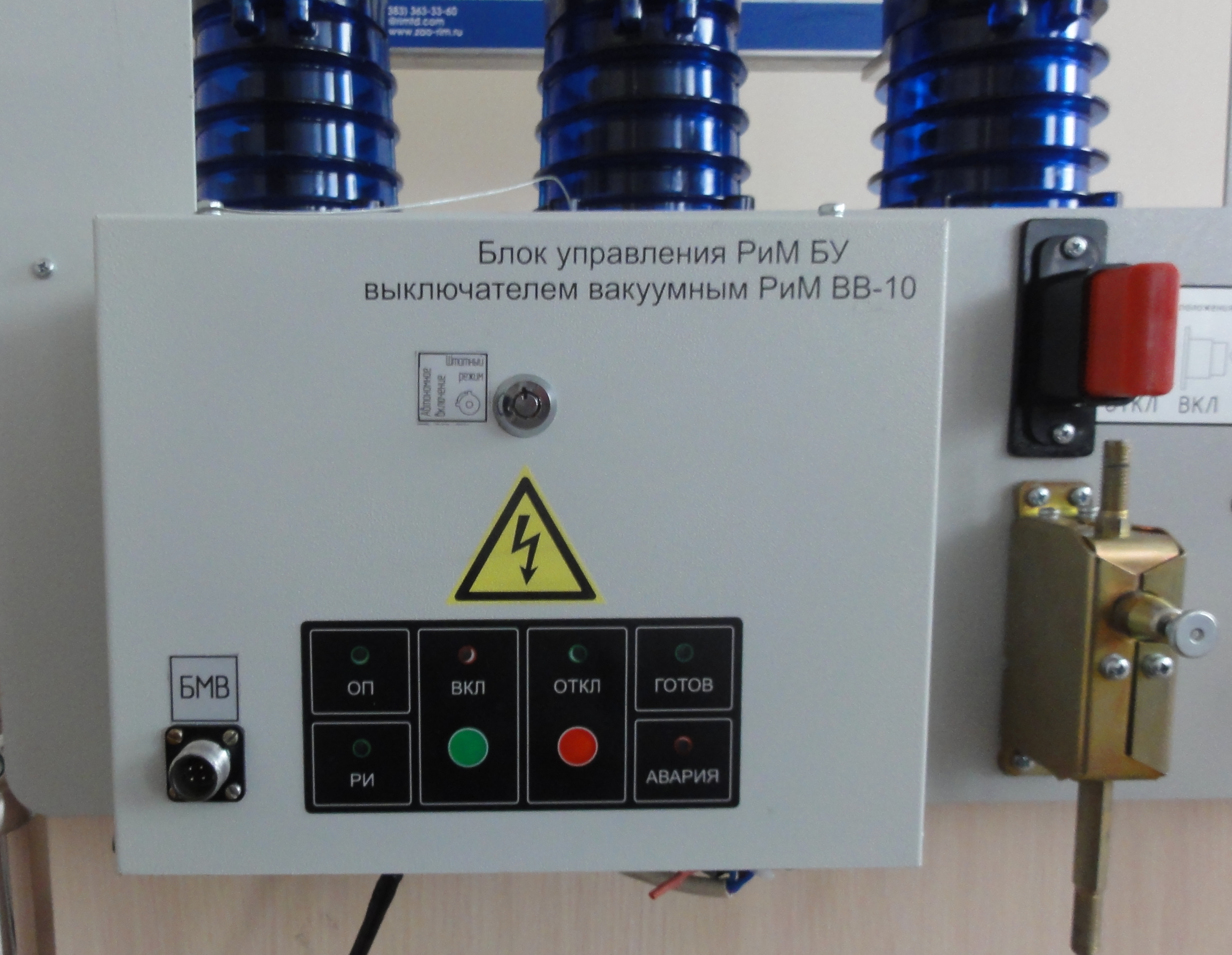

Устройство поддерживает дистанционное управление по сигналам оперативного напряжения или сухому контакту, а также ручное отключение. Блок управления осуществляет самодиагностику, контролирует исправность цепей электромагнитов и исключает повторное включение. Встроенный счётчик циклов помогает планировать обслуживание, вспомогательные сигналы обеспечивают взаимодействие с РЗА.
Аппарат сохраняет работоспособность при отсутствии оперативного питания: возможно отключение в течение 48 часов и более. Допускается питание цепей управления от сети постоянного и переменного тока, от вторичных обмоток трансформаторов тока и от низковольтного вспомогательного источника. Блок управления реализует стандартные циклы по ГОСТ Р 52565, включая «О»–0,3 с–«ВО»–20 с–«ВО», подзарядку конденсаторного блока от автономного генератора или ручного механизма, и формирует сигнал аварийного отключения.
Преимущества эксплуатации
Изделие отличается повышенной стойкостью к вибрациям и сейсмическим воздействиям, что позволяет устанавливать его вблизи железнодорожных путей, линий метро и на площадках с интенсивной работой дорожно-строительной техники. Встроенная защита цепей управления электромагнитов от короткого замыкания повышает общую безотказность системы.
Компактные габариты, универсальность монтажа в типовых КРУ и КСО, минимальные требования к обслуживанию и длительный коммутационный ресурс делают данную модель рациональным выбором для создания новых и модернизации существующих распределительных сетей 10 кВ.
