Купить вакуумный выключатель ВВР 20-20/630
Современная энергетика предъявляет жесткие требования к коммутационному оборудованию. На смену устаревшим масляным и воздушным установкам приходят высокотехнологичные решения, среди которых ключевое место занимает вакуумный выключатель ВВР 20-20/630. Это устройство представляет собой трехполюсный аппарат переменного тока высокого напряжения, разработанный для работы в сетях с номинальным напряжением 20 киловольт. Индекс «630» в маркировке указывает на номинальный ток в 630 Ампер, а цифра «20» после дефиса обозначает ток термической стойкости (в данном случае - 20 кА), что делает модель универсальным решением для защиты ответственных участков электросетей.
Общие сведения и нормативное соответствие
Вакуумные выключатели серии ВВР-20 - это аппараты, предназначенные для оперативного включения и отключения электрических цепей при нормальных режимах эксплуатации, а также для автоматического разрыва цепи при аварийных ситуациях, таких как короткие замыкания или перегрузки. Безопасность их применения подтверждается строгим соблюдением регламентов: устройства проходят процедуру обязательного декларирования соответствия требованиям Технических регламентов Таможенного союза (ТР ТС) и полностью соответствуют актуальным стандартам качества ГОСТ. Это гарантирует не только электрическую безопасность персонала, но и электромагнитную совместимость оборудования в составе сложных автоматизированных систем управления технологическими процессами (АСУ ТП).
Принцип действия
Фундаментальное преимущество модели заложено в физике процесса гашения дуги. Принцип работы базируется на использовании глубокого вакуума в качестве диэлектрической среды. При размыкании контактов между ними возникает электрическая дуга, состоящая из паров металла. Однако в условиях глубокого вакуума отсутствуют молекулы газа, которые могли бы поддерживать горение плазмы. Длительность горения дуги сведена к минимуму за счет отсутствия среды, поддерживающей данный процесс, а также благодаря высокой электрической прочности вакуумного промежутка. Дуга гаснет практически мгновенно при первом же переходе тока через нулевое значение. Отсутствие продуктов горения исключает риск взрыва или пожара, характерный для масляных выключателей, и значительно продлевает ресурс аппарата.
Технические особенности конструкции

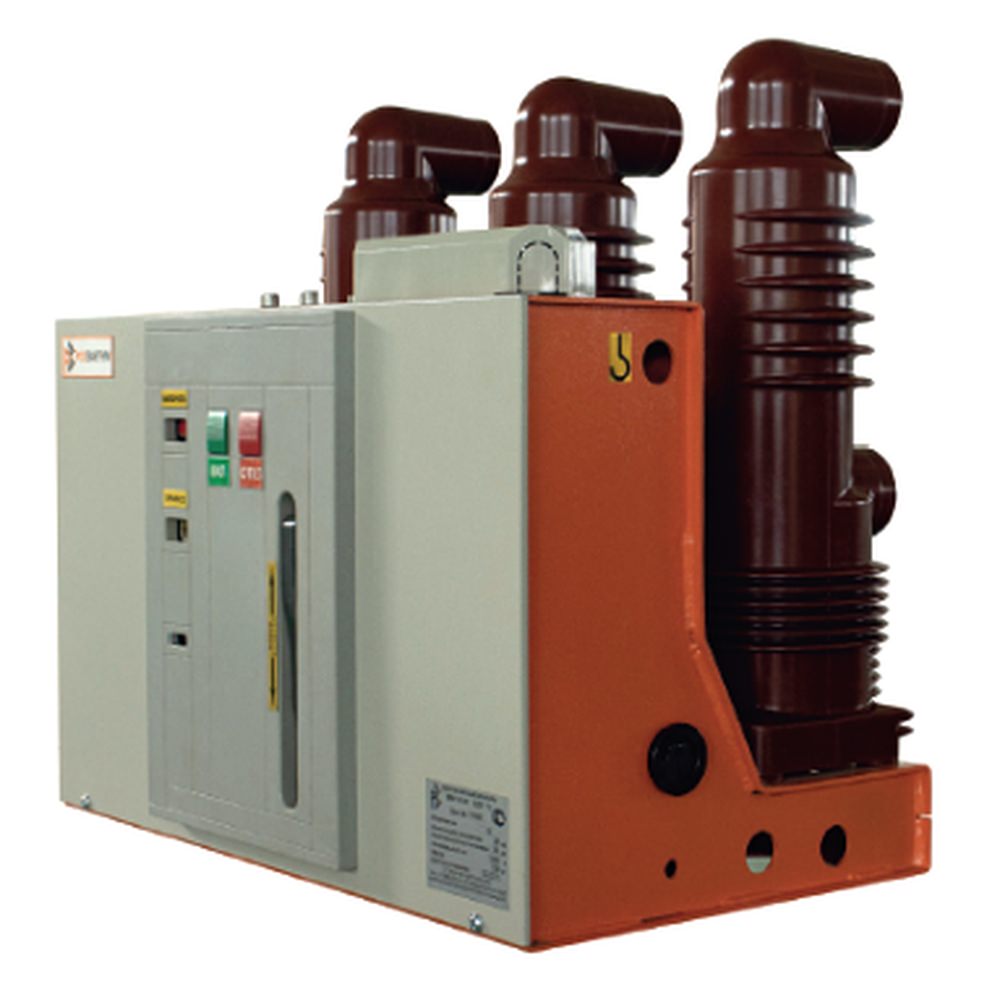

Конструкция ВВР 20-20/630 продумана до мелочей для обеспечения максимальной долговечности и удобства обслуживания. Каждый полюс заключен в герметичный изоляционный корпус цилиндрической формы из высокопрочного электротехнического фарфора или полимеров. Внутри размещена цельнокерамическая вакуумная дугогасительная камера (ВДК). Использование современных сильфонов из нержавеющей стали обеспечивает сохранение вакуума внутри камеры на протяжении всего срока службы, который составляет не менее 25–30 лет. Выключатель оснащается пружинно-моторным приводом. Энергия для выполнения операции включения запасается в мощных спиральных пружинах, которые взводятся электродвигателем от сети собственных нужд подстанции.
Это позволяет производить цикл О-В-О (отключение-включение-отключение) даже при полном пропадании внешнего питания, что критически важно для противоаварийной автоматики. Механизм работает без пневматики и гидравлики, что упрощает его эксплуатацию в суровых климатических условиях. Применение литых эпоксидных полюсов в некоторых модификациях снижает массу устройства и повышает устойчивость к увлажнению и загрязнению по сравнению с фарфоровыми аналогами. Компактные габариты позволяют интегрировать выключатель в ячейки КРУ (комплектных распределительных устройств) стандартных габаритов без необходимости их глубокой модернизации. Конструкция главных контактов рассчитана на многократные циклы отключения номинальных токов без существенного износа, что минимизирует затраты на техническое обслуживание.
Основные характеристики устройства включают номинальное напряжение 20 кВ, наибольшее рабочее напряжение 24 кВ, номинальный ток 630 А. Ток термической стойкости в течение 3 секунд достигает 20 кА, а ток электродинамической стойкости — 51 кА. Коммутационная износостойкость аппарата составляет до 30 000 циклов включения-отключения. Климатическое исполнение У3 соответствует требованиям ГОСТ 15150-69, позволяя эксплуатировать оборудование в неотапливаемых помещениях с естественной вентиляцией.
Применение
Благодаря своей надежности и способности работать в жестких условиях, ВВР 20-20/630 находит широкое применение. Прежде всего, это распределительные устройства закрытого типа (КРУ и КСО) на понижающих подстанциях городских и сельских электрических сетей напряжением 20 кВ. Устройство эффективно защищает силовые трансформаторы мощностью до 10–16 МВА, мощные электродвигатели насосных станций и компрессорных установок. Важнейшей сферой остаются тяговые подстанции железных дорог для электроподвижных составов, где выключатель обеспечивает бесперебойное питание контактной сети, стабильно функционируя при высоких вибрационных нагрузках и резких перепадах температур. Также аппарат востребован на промышленных предприятиях нефтегазового сектора, металлургических комбинатах и карьерах, где требуется частая коммутация конденсаторных батарей для компенсации реактивной мощности. Все чаще ВВР-20 применяется для подключения узлов выдачи мощности ветропарков и солнечных электростанций к сетям среднего напряжения.
Почему выбирают эту модель?
Популярность ВВР 20-20/630 обусловлена оптимальным балансом цены, качества и эксплуатационной практичности. Высокая степень автономности является ключевым фактором: отсутствие необходимости в громоздких компрессорах сжатого воздуха или баках с трансформаторным маслом радикально упрощает монтаж и снижает пожарную нагрузку на помещение закрытого распределительного устройства. Полная взрыво- и пожаробезопасность делают возможным установку ячеек с данным выключателем вблизи центров нагрузок - непосредственно на территории заводов или в подвалах жилых зданий. Экологичность аппарата заключается в том, что он не требует утилизации токсичных масел и не выделяет газов в атмосферу.
Наконец, экономическая выгода очевидна: минимальные требования к техническому обслуживанию сводят эксплуатационные расходы к нулю на десятилетия вперед. Пользователям не нужно регулярно брать пробы масла, менять контакты или подкачивать газ, достаточно лишь периодического осмотра механизма привода.
Таким образом, вакуумный выключатель ВВР 20-20/630 является современным, интеллектуальным инструментом управления энергией, обеспечивающим стабильность энергосистемы и защиту дорогостоящего технологического оборудования от разрушительных последствий коротких замыканий.
