Современное городское и промышленное электроснабжение требует не просто надежных, но и максимально компактных, безопасных и быстро обслуживаемых решений. Комплекс оборудования, состоящий из вакуумного выключателя ВВСТ1-10-20/800, установленного на выкатной тележке (выкатном элементе) внутри камеры КСО-298MSM, представляет собой именно такой стандарт - высокоинтеллектуальный узел для распределительных сетей первого уровня напряжением 6–10 кВ.
Общие сведения и нормативное соответствие

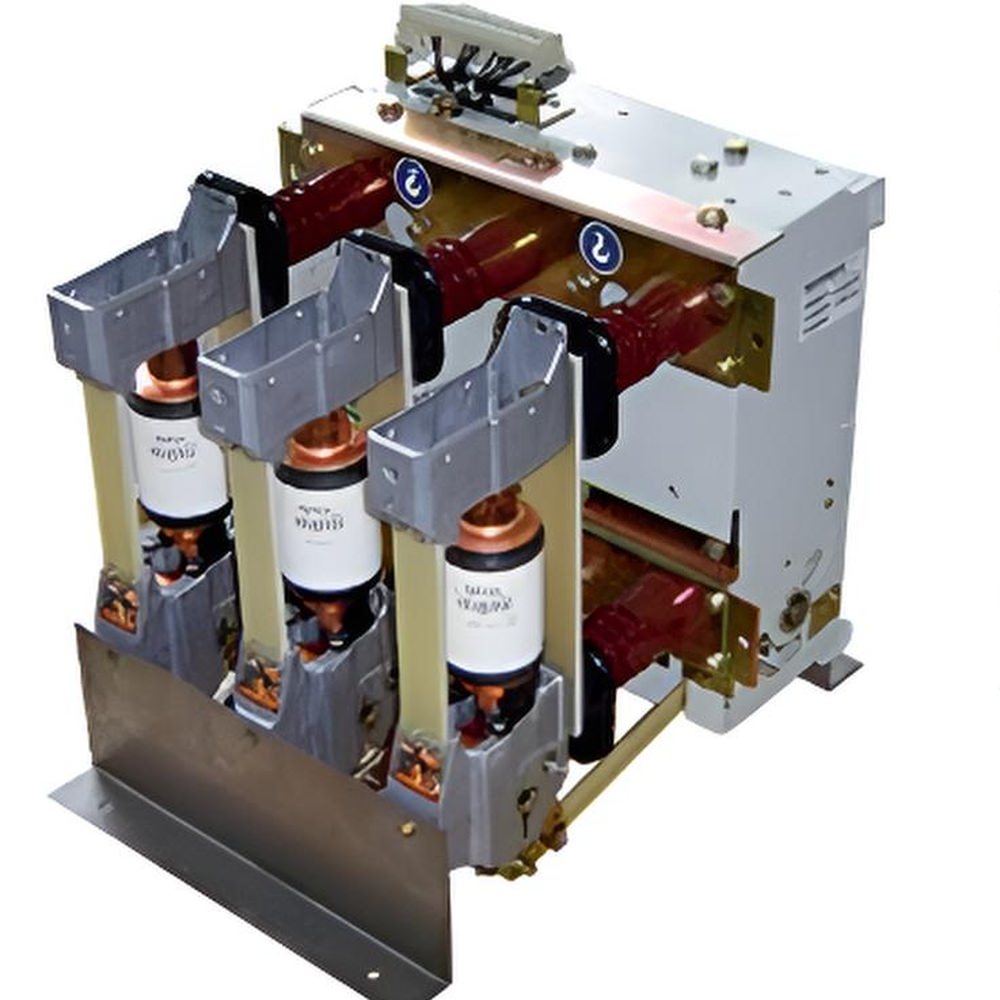

Камеры сборные одностороннего обслуживания КСО 298 MSM с вакуумными выключателями типа ВВСТ на выкатных тележках и пружинным заземлителем разработаны для создания современных распределительных сетей. Выключатель ВВСТ1-10-20/800 является трехполюсным коммутационным аппаратом, где номинальное напряжение составляет 10 кВ, ток отключения - 20 кА, а номинальный рабочий ток достигает 800 Ампер.
Устройства проходят процедуру обязательного декларирования соответствия требованиям Технических регламентов Таможенного союза и полностью соответствуют актуальным стандартам ГОСТ в области высоковольтного аппаратостроения. Интеграция аппарата в унифицированный габарит позволяет использовать его как эффективную замену устаревшим масляным выключателям серий ВМП или ВКЭ без необходимости полной замены существующих бетонных или кирпичных зданий подстанций.
Принцип работы и интеграция в КСО-298MSM
Гашение электрической дуги при разрыве цепи происходит в глубоком вакууме между контактами. Отсутствие среды, поддерживающей горение плазмы, обеспечивает мгновенное гашение дуги при переходе тока через ноль. Однако ключевая особенность данной конфигурации заключается не только во внутренней начинке, но и в способе монтажа. Камеры КСО-298 предназначены для приема и распределения электрической энергии трехфазного переменного тока частоты 50 Гц. Они применяются в распределительных пунктах нового поколения: РП, БРТП (блочных распределительных трансформаторных подстанциях), традиционных ТП и БРП.
Выкатная тележка переводит обслуживание оборудования на принципиально новый уровень. Выключатель физически перемещается внутри шкафа по направляющим из рабочего положения в контрольное (где вторичные цепи подключены для тестирования, но силовые контакты разомкнуты) и ремонтное. Это позволяет безопасно осматривать и тестировать привод прямо в коридоре управления подстанции, не открывая фасадную дверь силовой зоны и не подвергаясь риску воздействия открытой дуги.
Технические особенности конструкции
Модульность: ВВСТ1-10-20/800 спроектирован специально под габариты стоек КСО-298MSM. Его шасси точно совпадает со штатными фиксаторами тележки, обеспечивая идеальную центровку подвижных контактов (ножей) относительно неподвижных розеточных контактов шинного отсека.
Пружинно-моторный привод: Аппарат оснащен современным пружинным приводом косвенного действия. Энергия взведения пружин запасается автоматически от электродвигателя. Это гарантирует стабильную скорость включения даже при просадках напряжения оперативного тока. Привод рассчитан на выполнение цикла автоматического повторного включения (О-В-О), необходимого для успешной работы систем АВР (автоматического ввода резерва).
Безопасность и блокировки: Конструкция тележки сопряжена с системой механических блокировок. Невозможно переместить выключатель из рабочего положения в контрольное при замкнутых контактах. Также исключается возможность перемещения тележки в рабочее положение при включенном стационарном заземлителе. Сам пружинный заземлитель, встроенный в камеру, обеспечивает видимый разрыв и надежное заземление отходящей линии для безопасного проведения работ.
Вторичная коммутация: На фасаде тележки расположен штепсельный разъем («штекер-штепсель»). При выкатывании аппарата силовые цепи размыкаются мгновенно, а управление переносится на удобный пульт испытаний без необходимости перекоммутации десятков проводов.
