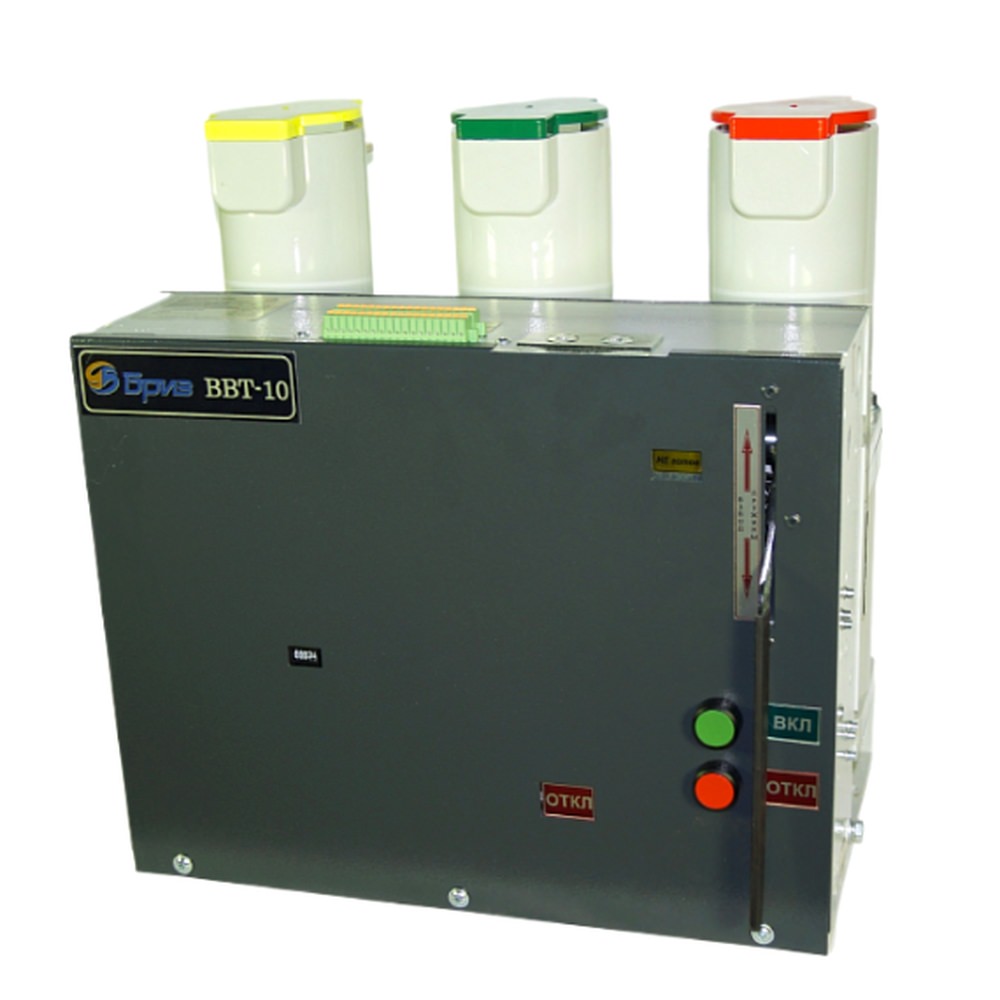

Купить вакуумный выключатель ВВТ10/20-630 УХЛ2 017 БРИЗ
В сегменте распределительных устройств среднего напряжения наметился четкий тренд на отказ от громоздких узлов в пользу моноблочных решений высокой заводской готовности. Вакуумный выключатель ВВТ10/20-630 УХЛ2 модификации 017 торговой марки «БРИЗ» является ярким представителем этой философии. Это не просто коммутационный аппарат, а полностью автономная единица оборудования, спроектированная для работы в самых суровых климатических условиях без ущерба для бюджета эксплуатирующей организации.
Общие сведения и нормативное соответствие
Вакуумный выключатель ВВТ-10-20 со встроенным пружинно-моторным приводом предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью частоты 50 Гц с номинальным напряжением 10 кВ. Индекс «УХЛ2» в маркировке указывает на климатическое исполнение для умеренного и холодного макроклиматических районов с категорией размещения 2. Это означает, что аппарат может устанавливаться под навесом или внутри неотапливаемых помещений, где возможно выпадение инея и воздействие экстремально низких температур до -60 градусов Цельсия, сохраняя при этом полную работоспособность.
Модификация «017» часто подразумевает наличие специфического интерфейса вторичных цепей или адаптированного посадочного места, ориентированного на программу глубокой ретрофит-замены (модернизации) ячеек определенных серий КРУ советского образца. ВВТ-10-20 – один из перспективных высоковольтных вакуумных выключателей, который приходит на смену устаревшим вакуумным и масляным выключателям. Устройство проходит процедуру обязательного декларирования соответствия требованиям ТР ТС и ГОСТ, гарантируя безопасность эксплуатации.
Принцип действия и автономность привода
Выключатель устанавливается в шкафах комплектных распределительных устройств (КРУ и КСО). Вся мировая энергетика использует преимущественно пружинно-моторные приводы, доказавшие свою универсальность и многофункциональные возможности при малом потреблении оперативного тока. Механизм аппарата серии «БРИЗ» построен именно по этому принципу. Энергия для включения мощных главных контактов запасается в силовых пружинах, которые взводятся автоматически электрическим двигателем или вручную съемной рукояткой.
Ключевое преимущество данной кинематики заключается в ее полной независимости. Пружинно-моторный механизм без дополнительного источника питания может произвести полное автоматическое повторное включение (АПВ). Если после отключения линии защиты произошел кратковременный самоустранившийся пробой (например, ветка коснулась провода), выключатель включится обратно, восстановив электроснабжение потребителей без участия диспетчера. При этом в «аварийном» случае имеется возможность ручного отключения при полном отсутствии оперативного питания - достаточно механически воздействовать на кнопку местного управления, так как энергия для размыкания уже накоплена в пружинах.
Технические особенности конструкции
Конструкция модели 017 оптимизирована для плотной компоновки:
-
Габариты: Выключатель имеет исключительно скромные размеры — ширина составляет всего 524 мм при высоте 496 мм и глубине 342 мм. Вес устройства равен 50 кг. Такая легкость позволяет монтировать его силами двух человек без использования кранового оборудования прямо в коридоре обслуживания ячейки, что критически важно при реконструкции действующих подстанций в ограниченном пространстве.
-
Полюсный блок: Внутри литых эпоксидных полюсов размещены современные вакуумные дугогасительные камеры (ВДК) с медно-хромовыми контактами. Использование современных методов диффузионной сварки обеспечивает минимальный износ контактов даже при частых коммутациях.
-
Вторичная коммутация: Аппарат оснащен унифицированным штепсельным разъемом. При монтаже в старое КРО или КСО это исключает необходимость трудоемкого перекоммутирования десятков проводов сигнализации и управления - достаточно вставить штатную вилку.
-
Блокировки: Привод снабжен надежной системой механических блокировок против ошибочных действий персонала, исключающей перемещение аппарата при замкнутых контактах.
Характеристики
Номинальное напряжение Uном составляет 10 кВ. Наибольшее рабочее напряжение Uн.р достигает 12 кВ. Номинальный ток Iном равен 630 А. Номинальный ток отключения составляет 20 кА, а ток электродинамической стойкости достигает 51 кА. Коммутационный ресурс аппарата рассчитан на десятки тысяч циклов ВО, что делает его идеальным для сетей с высокой интенсивностью переключений.
Места применения
Благодаря исполнению УХЛ2 и компактности, сфера применения ВВТ10/20-630 017 «БРИЗ» чрезвычайно широка. Это распределительные пункты городских электросетей, трансформаторные подстанции (ТП) жилых микрорайонов, объекты нефтегазовой отрасли в северных регионах России, насосные станции магистральных трубопроводов, карьеры и рудники. Аппарат также активно применяется в сельском хозяйстве и на объектах транспортной инфраструктуры, включая тяговые подстанции железных дорог, где оборудование подвергается сильным вибрациям и резким перепадам температур.
Почему выбирают эту модель?
На текущий момент выключатели ВВТ-10-20 торговой марки «БРИЗ» очень экономичны и абсолютно не имеют конкуренции по своей стоимости среди других аналогичных по своим параметрам выключателей. Они очень быстро окупаются, особенно в установках, где необходимо выполнение частых коммутационных операций.
Во-первых, это рекордно низкая совокупная стоимость владения. Отсутствие необходимости в компрессорных станциях сжатого воздуха, баках с маслом или дорогостоящих баллонах с элегазом сводит эксплуатационные расходы к минимуму. Во-вторых, феноменальная ремонтопригодность и простота ретрофита. Малый вес (50 кг) и габариты позволяют интегрировать «БРИЗ» в ячейки старых серий КРУ (КРУ2-10, К-ХII, К-XXVI) за считанные часы, продлевая жизнь всей подстанции еще на 25–30 лет. В-третьих, надежность автономного привода гарантирует, что защита сработает всегда, независимо от состояния аккумуляторов на щите собственных нужд. Выбор ВВТ10/20-630 УХЛ2 017 «БРИЗ» - это прагматичное решение для тех, кто ищет бескомпромиссную надежность класса «поставил и забыл» по минимальной рыночной цене.
