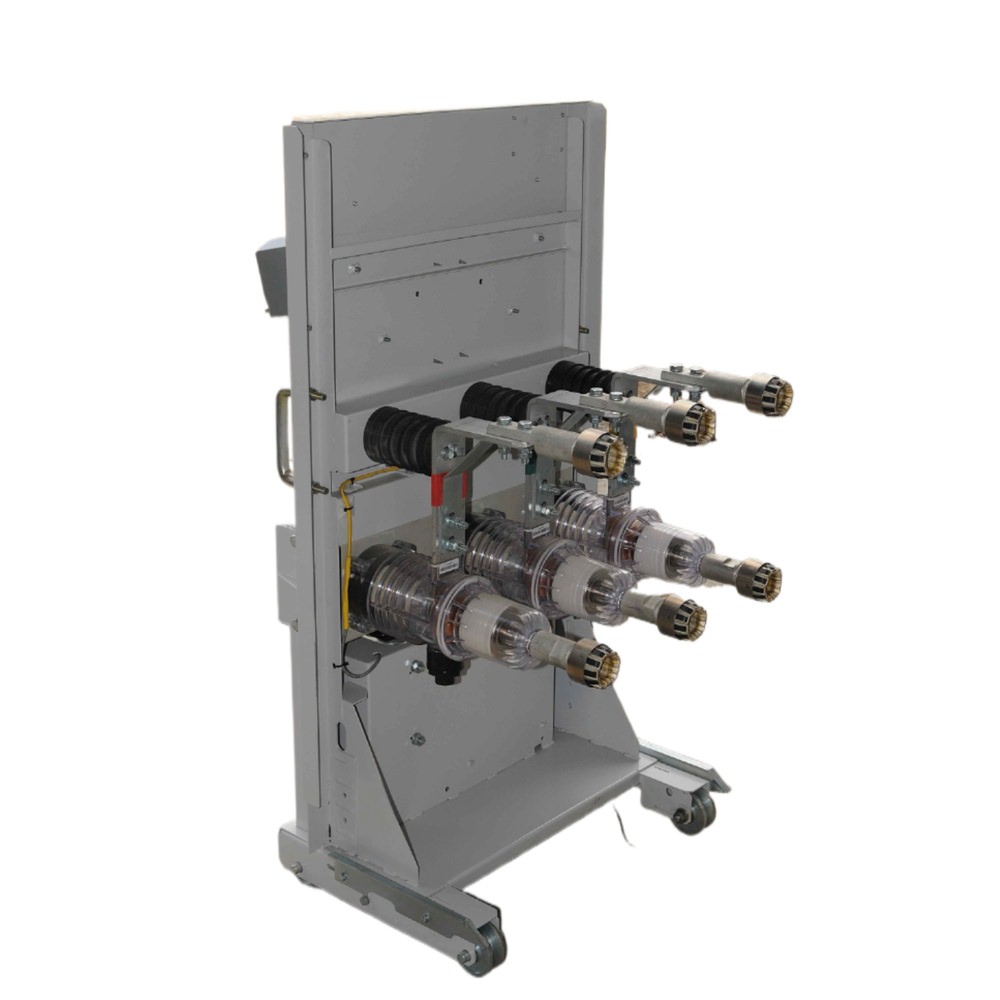

Выкатные элементы предназначены для коммутации электрических цепей в нормальных и аварийных режимах в шкафах комплектных распределительных устройств внутренней и наружной установки номинальным напряжением до 10 кВ трехфазного переменного тока частотой 50 Гц для систем с изолированной нейтралью.

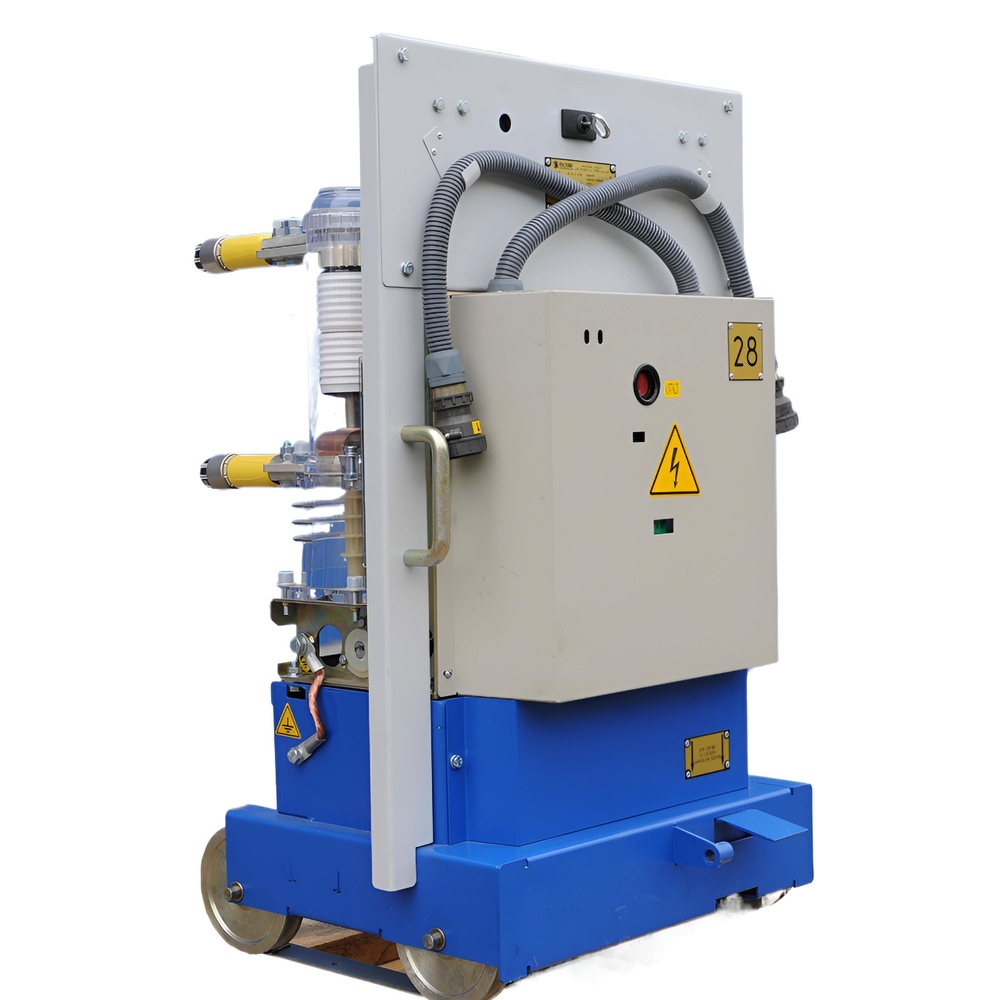

ВЭ предназначены для использования в шкафах КРУ серий К-59, К-99, К-104, КМ-1Ф, КМВ, КРУН-6(10)Л(М), К-204ЭП, выпускаемых в настоящее время, а также для замены выключателей маломасляных типа ВК-10, ВКЭ-10 в ранее выпускавшихся КРУ серий К-47, К-49, КМ-1, КМ-1М и в шкафах КРУ вышеперечисленных серий.
ВЭ изготавливаются в климатическом исполнении У2 по ГОСТ 15150 и рассчитаны для работы в следующих условиях:
высота над уровнем моря — до 1000 м;
верхнее значение температуры окружающего ВЭ воздуха в КРУ — плюс 55°С;
нижнее значение температуры окружающего ВЭ воздуха в КРУ — минус 40°С;
среднемесячное значение относительной влажности окружающего воздуха 80% при температуре плюс 20°С;
окружающая среда невзрывоопасная, не содержащая газов и паров вредных для изоляции, не насыщенная токопроводящей пылью в концентрациях, снижающих параметры выключателя, тип атмосферы II, промышленная по ГОСТ 15150;
рабочее положение ВЭ в пространстве — вертикальное.
Допускается отклонение от вертикального положения до 5° в любую сторону. По стойкости к механическим внешним воздействующим факторам ВЭ соответствуют группе механического исполнения М7 по ГОСТ 17516.1-90.
Выкатные элементы предназначены для работы в операциях «О», «В», «ВО», «ОВ» и в стандартных циклах «О-0,3с-ВО», «О-0,3с-ВО -15с-ВО», «О-0,3с-ВО-180с-ВО».
Для замены выключателя должны быть использованы ВЭ, находившиеся в работе, т. е. имеющие полный комплект подвижных электрических контактов и шин, ручки узлов стопорения, фасадные листы и не имеющие механических повреждений препятствующих установке и вводу в эксплуатацию вакуумного выключателя.
