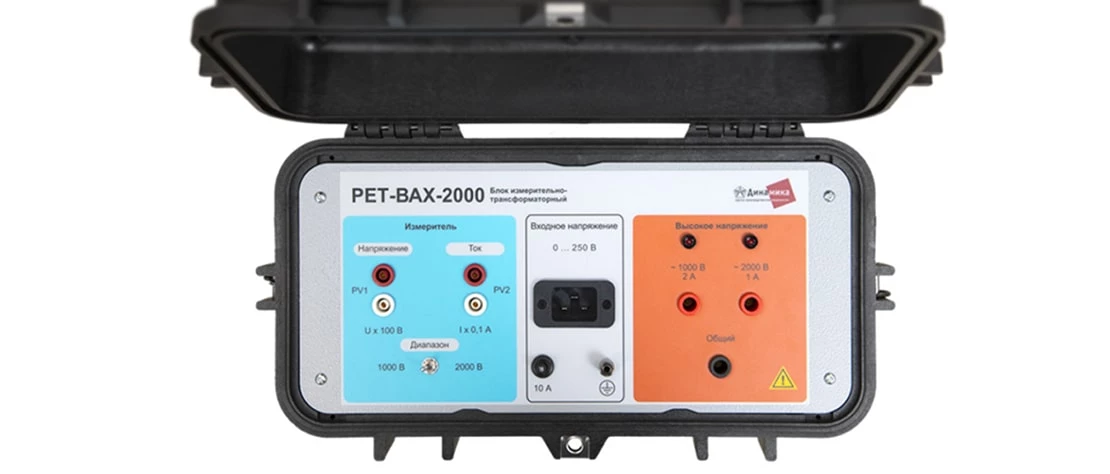

Измерительно-трансформаторный блок РЕТ-ВАХ-2000
Это вспомогательное устройство, работающее в комплексе с испытательными приборами (например, РЕТОМ), предназначенное для расширения их возможностей по испытанию трансформаторов тока и напряжения, а также другого электрооборудования. Он позволяет снимать вольт-амперные характеристики, измерять коэффициенты трансформации, проверять изоляцию и выполнять другие тестовые работы в заданных пределах тока, напряжения и мощности.
Описание и назначение РЕТ-ВАХ-2000
РЕТ-ВАХ-2000, по сравнению с блоком РЕТ-ВАХ, имеет не только увеличенную мощность, но и повышенное до 2000 В выходное напряжение, а также выполнен в новом пластиковом корпусе, что повысило удобство работы с ним.
Блок используется совместно с РЕТОМ–21, РЕТОМ–25 для выполнения проверочных тестов:
- получение характеристик намагничивания на измерительных трансформаторах тока, работающих с напряжением 110–750 кВ;
- замеры коэффициента трансформации и полярности, возникающей в обмотках на трансформаторах напряжения электромагнитного и емкостного типа;
- испытание изоляции при помощи переменного напряжения на электрическую прочность;
- на первичном и вторичном электрооборудовании при напряжении до 2000 В, токе до 4А и мощности до 2000 ВА.
При штатной эксплуатации РЕТ ВАХ 2000 полная мощность устройства составляет 2 кВА. В случае аварийной ситуации блок может без потери надежности и работоспособности функционировать с показателем 4 кВА. Длительность работы в таком режиме не должна превышать 30 с. Корпус блока соответствует классам IP66 и IP67.
Технические характеристики и возможности
| Параметр | Значения |
|---|---|
| Основные технические характеристики | |
| Максимальное входное напряжение, В | 250 |
| Номинальное выходное напряжение, В | 2000 / 1000 |
| Диапазон рабочих частот, Гц | 45–65 |
| Номинальная мощность, В·А | 2000 |
| Коэффициент соответствия напряжения на выходе PV1 к выходному напряжению | 1 В/100 В |
| Коэффициент соответствия напряжения на выходе PV2 к выходному току | 1 В/0,1 А |
| Пределы допускаемой основной относительной погрешности преобразования напряжения, % | 0,5 |
| Пределы допускаемой основной относительной погрешности преобразования силы тока в напряжение, % | 1,0 |
| Условия применения | |
| Диапазон рабочих температур окружающей среды, °C | от -20 до +50 |
| Температура нормальных условий, °C | 20 ± 5 |
| Диапазон температуры окружающей среды при хранении, °C | от 5 до 50 |
| Диапазон температуры окружающей среды при транспортировании, °C | от -50 до +50 |
| Относительная влажность воздуха при 25 °C, %, не более | 80 |
| Высота над уровнем моря, м, не более | 2000 |
| Группа условий эксплуатации по ГОСТ 30631-99 | М23 |
| Характеристики надежности | |
| Средний срок службы, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 25000 |
| Среднее время восстановления работоспособности, ч, не более | 1 |
| Общие характеристики | |
| Степень защиты по ГОСТ 14254-2015: оболочки / выходных клемм | IP66, IP67 / IP40 |
| Испытательное напряжение электрической прочности изоляции, кВ | 1,5 |
| Электрическое сопротивление изоляции, МОм, не менее | 20 |
| Масса, кг, не более | 16 |
| Габаритные размеры, мм, не более | 425 × 230 × 340 |
Комплектация
- Измерительно-трансформаторный блок РЕТ-ВАХ-2000
- набор кабелей
- кабельные концеватели
- изолятор
- сумка для транспортировки
- плечевой ремень
- руководство по эксплуатации
Принцип работы и области применения
Принцип его работы основан на трансформации и повышении напряжения от прибора РЕТОМ до требуемого уровня (до 2000 В) для проведения диагностических мероприятий. Блок РЕТ-ВАХ-2000 подключается к приборам РЕТОМ-21 или РЕТОМ-25, где сигнал низкого напряжения усиливается внутри блока до нужного уровня и подается на тестируемое оборудование.
Инструкция по эксплуатации
Блок позволяет увеличивать диапазон выдаваемого напряжения РЕТОМ-21 до 1000 В и проводить испытания:
- вольт-амперных характеристик трансформаторов тока
- измерений коэффициентов трансформации трансформаторов тока и напряжения
- проверки электрических аппаратов при допустимых параметрах тока, напряжения и мощности
Порядок проведения испытаний
РЕТ-ВАХ-2000 значительно расширяет функционал РЕТОМ–21, обеспечивая до 2000 В и мощность до 2 кВА. Для насыщения внутреннего трансформатора требуется 2100 В, что исключает искажения при измерениях. Наиболее важный этап проверки трансформаторов тока — построение вольт-амперной характеристики (ВАХ). Для безопасности испытаний напряжение не должно превышать 1800 В. Основная задача построения ВАХ — определение передаточной характеристики трансформатора тока и максимально допустимой нагрузки вторичной обмотки.
Вопрос-ответ
Почему нужно взять именно такое устройство?
РЕТ-ВАХ-2000 обеспечивает расширенные возможности по испытанию трансформаторов тока и напряжения, обладает повышенной мощностью и выходным напряжением до 2000 В, что делает его универсальным и надежным прибором для проведения электрических испытаний. Благодаря корпусу с защитой IP66/IP67 устройство устойчиво к пыли и влаге, что повышает его долговечность и удобство эксплуатации.
Чем отличается эта модель от других в серии?
В отличие от предыдущих моделей серии РЕТ-ВАХ, версия РЕТ-ВАХ-2000 имеет увеличенную мощность, выходное напряжение до 2000 В и современный пластиковый корпус. Это позволяет проводить более широкий спектр испытаний и работать с оборудованием, рассчитанным на высокие напряжения.
Какие аналоги есть у других производителей?
Аналогичные устройства выпускают компании Omicron (CT Analyzer, CPC 100), ISA (STF/STS серии), а также отечественные производители, предлагающие блоки повышения напряжения и устройства для тестирования трансформаторов (например, АКИП и SKB ЭП).
Чем отличается данное устройство от аналогов? Чем лучше аналогов?
В отличие от зарубежных аналогов, РЕТ-ВАХ-2000 оптимизирован для работы в комплексе с приборами серии РЕТОМ, имеет доступную цену и более простую интеграцию в существующую систему испытаний. Он обеспечивает высокую мощность (до 2 кВА штатно и до 4 кВА кратковременно) и выходное напряжение до 2000 В, что позволяет решать широкий круг задач. Дополнительным преимуществом является надежность, защита корпуса IP66/IP67 и компактное исполнение, что делает устройство удобным в эксплуатации.
