Коммутационный модуль ISM относится к числу вакуумных выключателей, назначение которых – управление электрическими сетями, подачей тока в них при возникновении чрезвычайных, аварийных ситуаций, несущих угрозу оборудованию, повреждении самих электросетей. Кроме этого, они не допускают превышения токовых характеристик электроэнергии, которая подается в сеть. Это обесславливает адекватное распределение токов и контроль над ними. Устройство ISM 15 Shell 2 предназначено для работы с сетями трехфазного переменного тока. Показатель их частоты составляет 50 Гц. Максимальное напряжение – не выше 10 кВ. К устройству подключается заземленная через дугогасительный реактор или резистор, заключенная в изоляцию компенсационная нейтраль. Вакуумный выключатель ISM15 Shell 2 устанавливается на:
- подстанциях;
- распределительных устройствах;
- прочем щитовом, электроснабжающем и регулирующем подачу токов оборудовании.
Он находит широкое применение и востребован в разных сферах:
- в нефтегазовой отрасли;
- на перерабатывающих предприятиях;
- в химической промышленности;
- в системах распределения и транспортировки электрической энергии;
- в горнорудной отрасли и т.д.
Выключатель ISM15 Shell 2 – это востребованное устройство, пользующееся повышенным спросом. Популярность ему обеспечивает надежность и долговечность в эксплуатации, отсутствие необходимости ухода, ремонта в течение всего периода службы, возможность эффективного управления сетями, подачей тока, высокий уровень защиты, обеспечения безопасности.
Сравнительно небольшой вес устройства делает его монтаж простым и легким, без необходимости использования грузоподъемной техники, машин, оборудования. Бригада рабочих из 2 человек справляется с этим делом достаточно быстро.
Структура условных обозначений коммутационного модуля
Условные обозначения включают в себя:
- название компании-производителя,
- серийный номер устройства,
- климатическое исполнение, например, У (для умеренного климата);
- категорию размещения – 2.
Если модель сертифицирована, то в ее маркировке должно быть соответствующее обозначение по ГОСТ Р, ИСО 9001. Кроме этого, транспортная тара изделия должна также содержать особенную маркировку, которая указывает на условия для осуществления перевозки и допустимое обращение с коробкой в ходе транспортировки. Так, обязательно должны быть нанесены графические обозначения:
- верх;
- беречь от попадания влаги;
- осторожно, внутри хрупкое изделие;
- максимально допустимая нагрузка на тару, которая может действовать на нее сверху или снизу (вертикальная).
Цифра 2 в маркировке указывает на тип конструктивного исполнения – токоведущий терминал расположен снизу, со стороны блокировочного вала.
Условия эксплуатации
Ter ISM15 Shell 2 250 H допустимо устанавливать и использовать в местах, где условия являются подходящими для эксплуатации этого устройства. В противном случае его срок службы будет снижен и повысится риск отказов, быстрого износа и поломки этого оборудования. Устройство должно эксплуатироваться при следующих условиях:
- температура максимум: + 50 °С. При этом нужно учитывать условия эксплуатации смежного оборудования КСО и КРУ;
- нижний температурный порог должен составлять не ниже – 45 °С;
- максимально допустимая влажность воздуха – 100 %. Это при условии, что температура будет составлять +25 °С. В случае если она будет составлять + 20 °С, уровень допустимой влажности снижается до 80 %;
- наивысшая точка над уровнем моря, где может быть установлен и работать вакуумный выключатель ISM15 Shell 2 – 1000 метров;
- коммутационный модуль ISM15 Shell 2 может использоваться в атмосфере с наличием коррозийно-активных агентов типа 2. Это уровень, допустимый для промышленных предприятий.
Устройство может работать в автоматическом режиме. Также выключение можно выполнить вручную. Устройство имеет специальный отдельный элемент управления, позволяющий это сделать.
Технические характеристики
Вакуумный выключатель ISM может осуществлять управление сетями, номинальное напряжение, в которых не выше 10 кВ. Максимально допустимое напряжение составляет 12 кВ. При этом номинальный ток отключения составляет 31,5 кА. Межполюсное расстояние у устройства – 150, 200, 210, 250, 275 мм. Максимальная номинальная сила тока может составлять 1600 А. Сквозной ток короткого замыкания составляет:
- периодический – 31,5 кАмпер;
- пиковый или максимальный – 80 кАмпер.
Время срабатывания или отключения находится в диапазоне от 20 до 55 мс. Разновременность срабатывания контактов при замыкании цепи во время срабатывания включения составляет не больше 4 мс, разновременность их размыкания – не больше 3 мс. У Ter ISM15 Shell 2 может быть разное межполюсное расстояние: 15, 20, 21, 25 и 27,5 см. Устойчивость устройства к внешним механическим воздействиям равна, в соответствии с ГОСТ 17516.1-90, классу М6. Электрическое сопротивление главной цепи этого устройства не превышает 18 мкОм. Вес изделия составляет 50 кг. Его срок службы - 30 лет при соблюдении требований к условиям эксплуатации.
Описание конструкции устройства

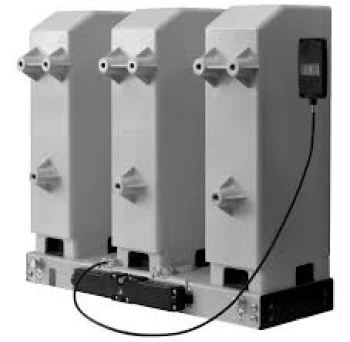

Устройство имеет достаточно простую конструкцию. Оно состоит из 3 полюсов, которые расположены на основании из металла. На нем также размещены электромагнитные приводы для каждого из полюсов. Работает устройство по технологии «магнитной защелки». Это обеспечивает неограниченно долгий период работы, если устройство находится во включенном состоянии.
Простая, но по-своему особенная конструкция устройства делает возможным выпускать его с межполюсным пространством разной длины. Все основные части устройства размещены в закрытом изолированном корпусе, который защищает их от механических повреждений. Каждый полюс включает в себя контакты и дугогасительную камеру. Один контакт подвижный, другой неподвижный. Контакты, которые являются неподвижными, фиксируются с использованием особенной конусной насадки. Подвижные же присоединены при помощи проводки к тяговым изоляторам. Токовая связь осуществляется с использованием гибких токосъемников.
Во время срабатывания устройства его подвижные контакты выполняют обратнопоступательное движение по одной и той же вертикали. Таким образом достигается высокая надежность устройства, повышенный ресурс работы, а также отсутствие необходимости проведения ремонта в течение всего периода службы оборудования.
Полюс состоит из следующих составных частей:
- дугогасительня вакуумная камера;
- изолятор (тягловый);
- токосъемник гибкий;
- верхний и нижний контактные терминалы;
- привод электромагнитный.
Привод устройства включает следующие элементы:
- электрический магнит;
- катушку;
- якорь;
- пружины отключения и поджатия.
Параллельная работа катушек обеспечивает синхронизацию функционирования всех полюсов. Они при этом связаны между собой одним синхронизирующим их действия валом. Именно он обеспечивает одновременное срабатывание всех полюсов, исключая возможность появления разновременности в момент включения или отключения устройства.
В комплект, кроме самого устройства, входит паспорт изделия, руководство по его эксплуатации, свидетельство о приемке и соответствии требованиям ГОСТ, а также:
- отвертка;
- индикатор положения;
- 6 заглушек;
- 6 скоб.
Принцип действия
Вакуумный выключатель ISM работает простому принципу.
При разъединении контактов, что происходит в условиях вакуума, в специальной камере, уровень давления в которой не превышает 10-6 мм ртутного столба, возникает дуга, которая нагревает металл контактов, и с их поверхности испаряются его частицы ионы. За счет того, что в камере практически абсолютный вакуум, конденсация паров металла происходит очень быстро – за 5-10 мл секунд. Это обеспечивает быстрое восстановление электрической прочности, которая для вакуума составляет 30 кВ/мм. Таким образом, прекращение подачи тока делается возможным при разведении контактов всего лишь на 1 мм.
