В энергетическую сеть страны входит огромное количество высоко автоматизированных электростанций, электрических цепей и различные объекты электросетевого хозяйства. Все они объединены централизованным управлением с помощью диспетчеров и единым технологическим процессом. Это одна из важнейших частей инфраструктуры для промышленного и прочих секторов, даже для частных потребителей энергии в городе или деревне.
В современном мире постоянно требуется разработка и внедрение различных улучшений и новых технологий, в том числе и в энергетике. Необходима бесперебойная работа всех элементов и более качественное оборудование. Тем более постоянно строятся крупные торговые комплексы, образовательные учреждения, заводы, фабрики и все они требуют всё больше электричества. Но! Есть одна главная проблема, ведь большинство станций и подстанций устарели или были построены очень много лет назад, требуют капитального ремонта или вообще сноса.
Последнее время ситуация значительно улучшается и постепенно происходит замена старых компонентов на более высокотехнологичные устройства и детали. Так устаревшие масляные выключатели для сетей с напряжением 6-10 кВ повсеместно заменяются вакуумными. О них мы и поговорим в данной статье.

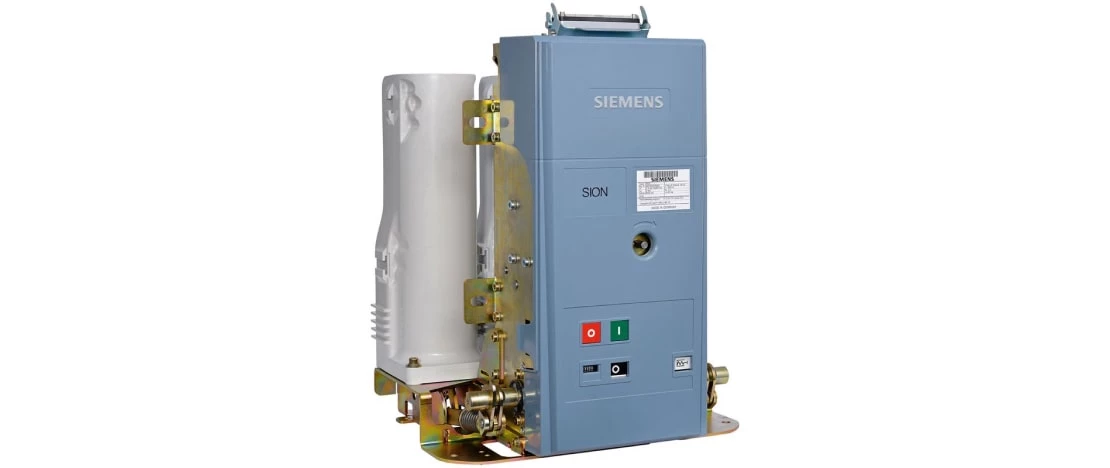

Почему требуется замена масляных выключателей на вакуумные
Силовые выключатели - необходимый защитный механизм для электроцепей, который не дает им расплавиться и привести к пожару или порче дорогостоящего оборудования. Они установлены практически везде, где используется электроэнергия и к ним предъявляют при установке много серьезных требований потребители и надзорный орган.
Какие требования должны быть учтены в первую очередь:
- Компактность.
- Надежность и износостойкость. От качества и безотказной работы напрямую будет зависеть бесперебойное снабжение энергией потребителей, а также защита дорогих систем в случае возникновения аварийной ситуации.
- Должно быть простое обслуживание и желательно минимальные монтажные работы.
- Эффективность.
- Показатели безопасности при использовании персоналом.
В обязательном порядке показатели должны соответствовать установленным для выбранной сети, например, максимальное рабочее напряжение, мощность, сила тока и т.д.
На данный момент вакуумные выключатели считаются самыми не требовательными и надежными, поэтому большинство предприятий и частный сектор предпочитает сменить масляные и маломасляные. Стоит учесть, что вакуумные не требуют обслуживания, а меняются по истечению срока эксплуатации или выработки ресурса. Это помогает изрядно экономить и снизить риски человеческого фактора.
Задачи вакуумных выключателей такие же, как и у других видов:
- Отключение участка или всей сети при коротких замыканиях.
- Отключение включение цепей при разных режимах (например, при перегрузках сети или асинхроне).
- Работать бесперебойно в любых условиях.
Есть еще требования по взрыво- и пожаробезопасности. Данную информацию можно найти на сайтах производителей или же в прилагающейся к изделию документации.
Преимущества и недостатки масляных и вакуумных выключателей
Масляные выключатели:
- Дугогасительная среда у них масло, его уровень и качество надо постоянно подвергать строгому контролю.
- Низкий уровень пожароопасности.
- Маленький коммутационный ресурс.
- Те выключатели, что были установлены ранее давно исчерпали свой ресурс и работают на честном слове. Заменить на такие же практически нереально, ведь производство давно остановлено, да и запасные части к такому оборудованию в основном отсутствуют в связи с прекращением их выпуска заводами - производителями.
- Меньше сроки между ремонтами и сложность в проведении технического обслуживания. К тому же нужны узкопрофильные специалисты, не все электромонтажники могут работать с данным видом выключателя.
- Невозможна телемеханизация.
- Наблюдаются частые сбои в работе, что в современном мире считается недопустимым.
- В холодное время года масло в выключателях предыдущих поколений густеет и замедляет расхождение контактов. Требуется подогрев.
Вакуумные выключатели:
- Дугогасительная среда - глубокий вакуум (давление в камере - 5x10-5 мм рт. ст.)
- Надежные и устойчивые к различным химическим и физическим воздействиям. Учитывается в надежность и частота отказов, время восстановления, частота и длительность капитального и текущего ремонтов.
- Не требуют обслуживания.
- Выдерживают низкие и высокие температуры. Особенно заметно при использовании в холодное время года.
- Экологичны, нет вредных выбросов.
- Малое потребление энергии.
- Монтаж в любом положении. Их можно монтировать любой стороной, как в вертикальном, так и в горизонтальном расположении.
- Подходят для любых КСО (камер одностороннего обслуживания) и КРУ (комплектных распределительных устройств).
- Компактные. Вакуумные высоковольтные выключатели требуют намного меньше места для установки чем масляные.
- Бесшумная работа.
Вывод
При тех же показателях отказов и частоты отключений для вакуумных выключателей замена всё равно будет реже. Ремонт им вообще не требуется, а осмотр проводиться раз в 3-5 лет, в зависимости от производителя и интенсивности эксплуатации. Благодаря своим преимуществам вакуумные выключатели все шире применяются при новом строительстве и при замене устаревшего оборудования.
Единственный недостаток вакуумного выключателя - стоимость, но лучше взять дорогое, которое быстро окупиться и не доставит проблем, чем дешевое и постоянно менять, ремонтировать и получать головную боль при неполадках и пожарах.
Предпочтение лучше отдавать отечественным производителям: выбор большой, качество не хуже импортных и всегда в большом количестве необходимые детали для замены, если это требуется.
