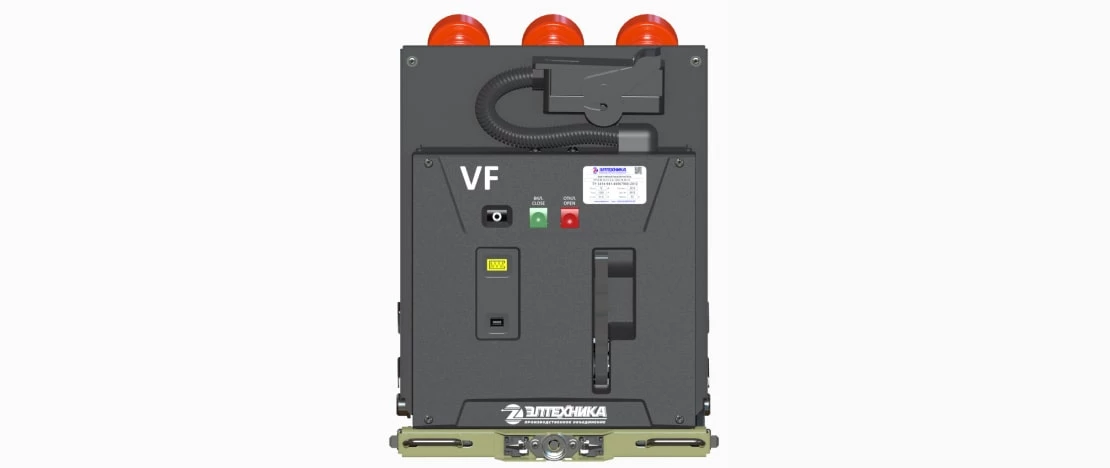

Выключатели Элтехника VF12 представлены на российском рынке уже 18 лет. За это время у производителя сформировалась репутация надежного поставщика электрооборудования. Инженерам предприятия удалось объединить современные принципы конструирования с новыми техническими решениями. Надежность выпускаемых аппаратов, стабильно высокое качество сборки – основные аргументы, которые приводят специалисты при выборе вакуумных выключателей (ВВ) VF12.
Назначение и область применения вакуумных выключателей VF12
Оборудование предназначено для выполнения коммутационных операций, защиты отходящих фидеров в трехфазных сетях напряжением до 10 кВ с глухой или изолированной нейтралью. Аппарат включают в схему электроснабжения силовых цепей, защиты подключенного к линии оборудования от короткого замыкания в случае возникновения аварийной ситуации.
Представленный производителем выключатель VF12 предназначен для эксплуатации в невзрывоопасной среде. В воздухе не должно быть высокой концентрации токопроводящей пыли, газов или паров, которые способны оказывать разрушающее воздействие на материалы, используемые в составе конструкции.
Аппараты VF12 10 630 могут эксплуатироваться в достаточно большом диапазоне температур: они надежно работают при -40 – +40 °С. Допустимая влажность в помещении не должна превышать 80 %. Перечисленные характеристики позволяют успешно использовать ВВ для комплектации комплектных распредустройств, камер КСО.
Конструкция вакуумного выключателя VF12
При проектировании ВВ VF12 S 10 конструкторы предусмотрели размещение исполнительных механизмов и функциональных элементов в металлическом корпусе, изготовленном из конструкционной стали. Для его защиты от механических повреждений поверхность окрашена полимерным порошковым покрытием.
В зависимости от конструктивного исполнения различают следующие виды вакуумных выключателей VF12 10 630:
- стационарные модели VF12 S;
- выкатные аппараты VF12 M;
- монтируемые на моторизованной тележке VF12 Е.
3 полюса аппарата с дугогасительными камерами зафиксированы на его корпусе. Их подвижные контакты связаны с приводным валом механически. Для обеспечения защитной и изолирующей функции узла его размещают внутри корпуса. Материал его изготовления имеет многослойную структуру, полученную из комбинации эпоксидного и силиконового компаундного состава.
При выборе выключателя VF12 M 10 базовая комплектация дополняется аппаратной тележкой. Для надежной работы устройства в любом положении предусмотрена контактная система, обеспечивающая стабильность электрического соединения. Для безопасности эксплуатации предусмотрена система механических блокировок, с помощью которых можно предотвратить аварийные ситуации, связанные с перемещением устройства.

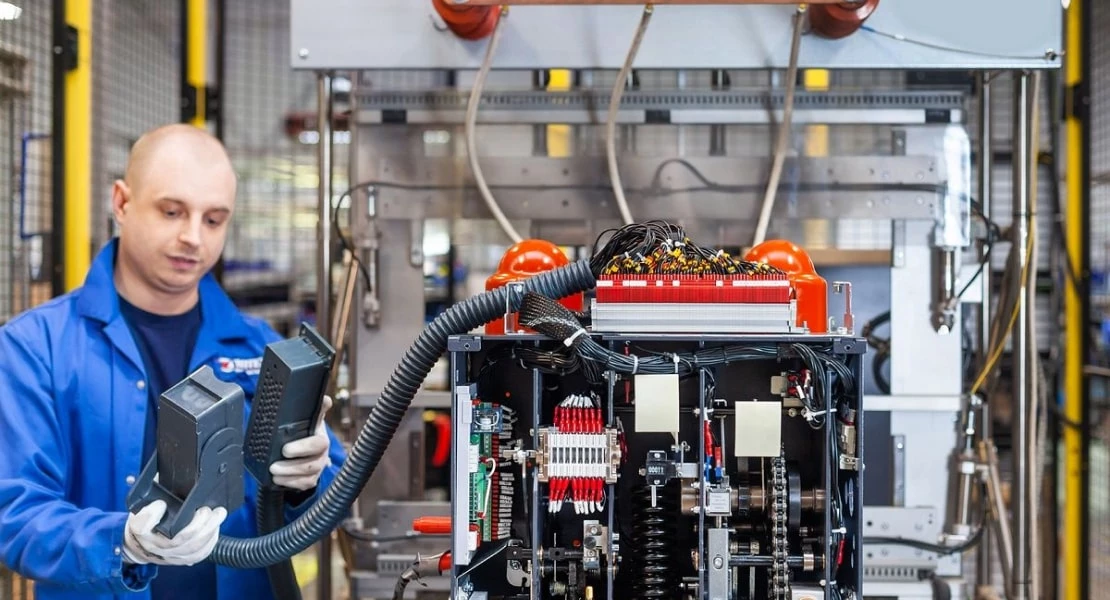

Вакуумный выключатель VF12 S 10 20 комплектуется независимым приводным механизмом. Для производства оперативных переключений предусмотрены кнопки, размещенные на лицевой панели. Для перемещения тяг контактов с необходимой для работы устройства скоростью и ходовыми показателями конструкцией предусмотрен пружинный механизм. Возможен его взвод в ручном режиме или с помощью редуктора.
Преимущества вакуумных выключателей VF12
Среди конструктивных и функциональных особенностей VF12 10 20 630 стоит выделить следующие факты:
- высокая надежность аппаратов, длительный срок эксплуатации (до 30 лет);
- способность приводного механизма обеспечить равномерную коммутацию, время которой не превышает 2 мс;
- аппарат комплектуется быстродействующими электромагнитами, за счет чего конструкторам удалось уменьшить время срабатывания ВВ;
- надежная фиксация контактов в приводе обеспечивается их дополнительным поджатием, если выключатель находится во включенном положении;
- низкие эксплуатационные расходы, обусловленные минимальным объемом технического обслуживания, который ограничивается в основном очисткой элементов конструкции от загрязнений;
- система демпфирования снижает скорость износа контактов за счет исключения их дребезжания при коммутационных операциях.
При оснащении вакуумного выключателя VF12 моторизованной тележкой в шкафах распредустройств для удобства операторов предусмотрена возможность ручного и дистанционного управления положением конструкции. Ее электродвигатель мощностью 180 Вт подключается к сети 220 В.
Опции для ВВ VF12
Опционально можно приобрести выключатель VF12 S 10 с расширенным набором доступных функций. Производитель предлагает модели в следующих вариантах исполнения:
- минимальный расцепитель напряжения, позволяющий автоматически отключить подачу электропитания при низком качестве электроэнергии;
- максимальный токовый расцепитель, срабатывающий по схеме дешунтирования;
- система обогрева, обеспечивающая стабильную работу механизмов в условиях низких температур;
- диэлектрические перегородки, используемые при необходимости повышения электрической прочности стандартной междуфазной изоляции;
- блокировка включения с использованием соленоида, защищающего от ошибочных коммутаций при отсутствии напряжения в цепи.
Также есть возможность оснащения устройства Элтехника VF12 клеммным рядом, позволяющим без использования разъемного соединения подключать цепи вторичной коммутации.
Дополнительная комплектация
В качестве дополнительных элементов комплектации вакуумных выключателей Элтехника VF12 предлагается возможность оснащения оборудования заземлителем 3РФ. Конструктивно он представляет собой трехконтактную подвижную систему, смонтированную на вращающемся валу. Положение привода заземлителя можно регулировать вручную или дистанционно.
Также есть возможность оснащения аппарата VF12 вакуумного типа, установленного в шкафу КРУ, шторочным механизмом. Задача такой конструкции – защита обслуживающего персонала от случайного прикосновения к токоведущим элементам устройства. Материалом для изготовления шторок служит конструкционная сталь. Для перемещения ламелей предусмотрен рычажный механизм.
