Назначение устройств
Вакуумные контакторы КВТ представляют собой высоконадежные коммутационные аппараты, предназначенные для включения, отключения и перераспределения электрических приемников и цепей в промышленных сетях и установках различного назначения. Изделия данной линейки отличаются высокой степенью надежности, безопасности и долговечности.

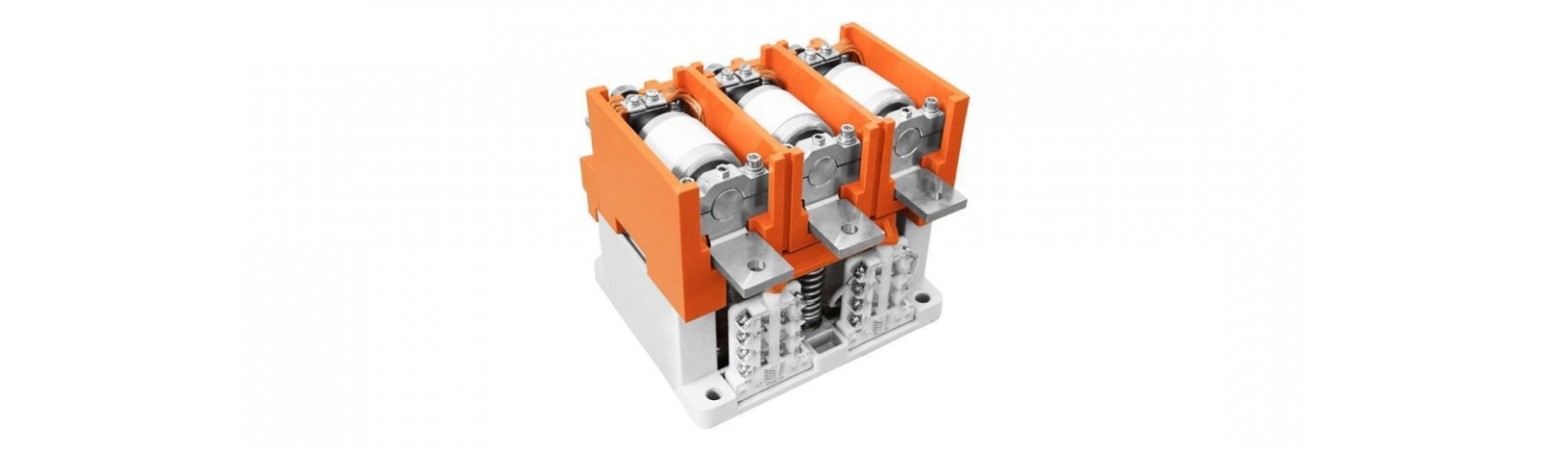

Вакуумный контактор КВТ 10/400А, КВТ 1/14-400А 220В, КВТ 1,14-4/400 220В и КВТ 2-1000А разработаны для использования в электрических сетях и установках с различными номинальными параметрами. Они объединены общим принципом работы, основанным на применении вакуумной коммутационной камеры, что позволяет повысить эксплуатационные характеристики и ресурс изделий.
Область применения
Вакуумные контакторы КВТ находят широкое применение в промышленном секторе, где требуется высокая надежность коммутационных аппаратов и возможность длительной эксплуатации в сложных условиях. Устройства востребованы на предприятиях электроэнергетики, металлургии, горнодобывающей, химической и нефтехимической отраслях.
Контактор КВТ используется для коммутации электрических цепей переменного тока в сетях с номинальным напряжением до 10 кВ. Они обеспечивают надежное управление электрическими нагрузками различной мощности, включая электродвигатели, трансформаторы, преобразовательные устройства и другое промышленное оборудование.
Применение вакуумных контакторов КВТ позволяет повысить безопасность и эффективность технологических процессов за счет минимизации риска возникновения коротких замыканий, перегрузок и других опасных режимов работы электрооборудования.
Условия эксплуатации устройств
Вакуумный контактор КВТ разработан для эксплуатации в следующих условиях окружающей среды.
- Высота установки не должна превышать 2000 метров над уровнем моря. Этот параметр важен, так как он влияет на плотность воздуха и, соответственно, на охлаждение оборудования и электрическую прочность изоляции.
- Температурный режим должен находиться в пределах от -5°C до +40°C. При этом средняя температура за 24-часовой период эксплуатации не должна быть выше +35°C. Данное ограничение необходимо для обеспечения нормального функционирования контактора и предотвращения ускоренного износа его компонентов.
- Относительная влажность воздуха может достигать 90% при температуре +25°C. Высокая влажность может повлиять на изоляционные свойства материалов и способствовать образованию конденсата, что недопустимо для нормальной работы оборудования.
Окружающая среда должна быть невзрывоопасной, не содержать агрессивных газов и пыли, которые могут вызывать коррозию металлических частей и ухудшение диэлектрических свойств изоляции. Кроме того, контакторы не предназначены для эксплуатации в условиях значительной вибрации, ударных нагрузок и других внешних механических воздействий.
Соблюдение указанных требований к условиям окружающей среды является обязательным для обеспечения надежной и безопасной работы вакуумных контакторов КВТ в течение всего срока службы.
Вакуумный контактор предназначен для установки в электротехнических шкафах, камерах и других закрытых помещениях под навесом (категория размещения УХЛ2). Прямое воздействие осадков, пыли и прочих атмосферных факторов на устройства не допускается.
Структура условного обозначения устройств
Условное обозначение вакуумных контакторов КВТ имеет следующий вид:
КВТ-X-Y/Z УЧЛ2
где:
- КВТ - контактор вакуумный трехполюсный;
- X - номинальное напряжение, кВ;
- Y - номинальный ток отключения, кА;
- Z - номинальный ток, А;
- УХЛ2 - климатическое исполнение и категория размещения.
Расшифровка обозначений:
- КВТ - контактор вакуумный трехполюсный;
- 10, 1, 1,14 - номинальное напряжение, кВ;
- 4, 4/400, 2-1000 - номинальный ток отключения, кА/номинальный ток, А;
- УХЛ2 - климатическое исполнение и категория размещения (под навесом).
Основные технические характеристики
Вакуумные контакторы КВТ обладают широким спектром номинальных параметров, однако их объединяют единые конструктивные решения и принципы функционирования. Рассмотрим основные технические характеристики наиболее распространенных моделей.

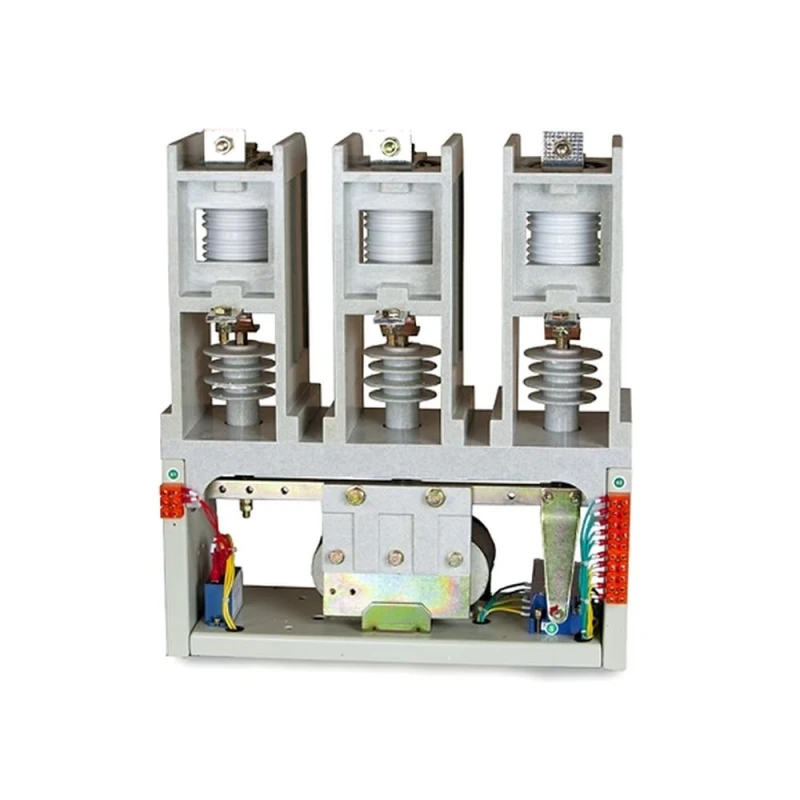

- Контактор КВТ 10/400А:
- Номинальное напряжение: 10 кВ.
- Номинальный ток: 400 А.
- Номинальная частота: 50 Гц.
- Механическая долговечность: 750 000 циклов включения-отключения.
- Напряжение цепи управления: 220 В переменного тока, 110/220 В постоянного тока.
- Контактор вакуумный КВТ 1/14-400А 220В:
- Номинальное напряжение: 1,14 кВ.
- Номинальный ток: 400 А.
- Напряжение катушки управления: 220 В.
- Механическая долговечность: 1 000 000 циклов.
- Коммутационная износостойкость: 600 000 циклов (AC3), 60 000 циклов (AC4).
- Контакторы вакуумные КВТ 1,14-4/400 220В:
- Номинальное напряжение: 1,14 кВ.
- Номинальный ток: 400 А.
- Напряжение катушки управления: 220 В.
- Предельная отключающая способность: 4 кА.
- Количество вспомогательных контактов: 4 замыкающих, 3 размыкающих.
- Модель КВТ 2-1000А:
- Номинальное напряжение: 1,14 кВ.
- Номинальный ток: 1000 А.
- Напряжение катушки управления: 220, 110, 380 В.
- Механическая долговечность: 300 000 циклов.

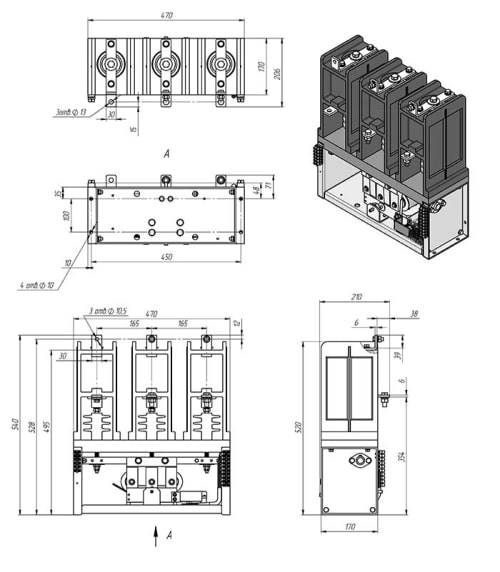

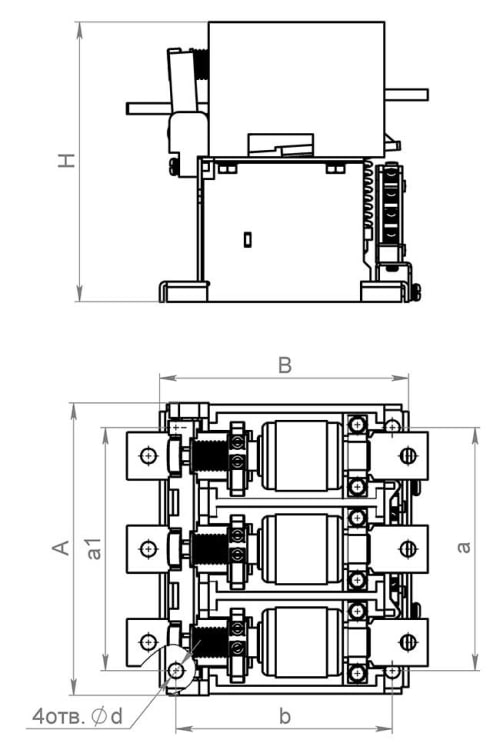

- Габаритные размеры (ДхШхВ): 430х400х360 мм.
- Масса в упаковке: 17,7 кг.
Данные технические характеристики отражают широкий диапазон применения вакуумных контакторов КВТ и их способность обеспечивать надежную работу в различных электроэнергетических системах.
Помимо широкого спектра номинальных характеристик, вакуумные контакторы КВТ обладают рядом дополнительных технических преимуществ, повышающих их надежность и универсальность применения.
Прежде всего, все модели КВТ имеют высокую степень защиты корпуса - IP00. Это означает, что внутренние элементы контактора полностью изолированы от внешней среды, что делает их устойчивыми к проникновению пыли, влаги и других загрязнений. Данный уровень защиты позволяет использовать контакторы в различных промышленных и бытовых условиях эксплуатации.
Кроме того, конструкция вакуумных контакторов КВТ обеспечивает их высокую устойчивость к механическим воздействиям - ударам и вибрациям. Это важно для надежной работы оборудования, подверженного динамическим нагрузкам в процессе эксплуатации.
Еще одной значимой особенностью является возможность использования контакторов КВТ в различных режимах работы: продолжительном, кратковременном, повторно-кратковременном, а также в режиме питания низковольтных цепей. Это делает их универсальными и позволяет применить в самых разнообразных областях промышленности.
Гарантия и сервис
Производитель предоставляет гарантию на вакуумные контакторы КВТ сроком 3 года с момента продажи. Гарантия распространяется на все компоненты и узлы устройства, за исключением случаев, когда повреждение возникло в результате неправильной эксплуатации, механических повреждений или воздействия агрессивных факторов окружающей среды.
Для обеспечения надежной работы и продления срока службы вакуумных контакторов КВТ рекомендуется проводить регулярное техническое обслуживание, включающее проверку состояния коммутационных элементов, герметичности и изоляции, а также очистку от загрязнений. В случае необходимости проведения ремонта или замены компонентов обращайтесь в авторизованные сервисные центры.
Таким образом, вакуумные контакторы КВТ являются надежным и эффективным решением для управления электрическими цепями в различных отраслях. Их применение способствует повышению безопасности и эффективности работы промышленных объектов, обеспечивая длительный срок службы и высокую степень защиты.
