Электрический щит — это неотъемлемая часть электрической системы, который выполняет важнейшую роль в распределении электроэнергии и обеспечении безопасной работы всех компонентов электрической сети. Щит служит не только для защиты электрических цепей от коротких замыканий и перегрузок, но и для регулировки и распределения энергии по всем потребителям. Без правильно выбранного и установленного щита невозможно гарантировать надежность и безопасность работы электрической системы.
Виды электрических щитов
Существует несколько типов электрических щитов, каждый из которых предназначен для выполнения специфических функций. Правильный выбор зависит от задач, поставленных перед электрической сетью, а также от условий эксплуатации.
Вводно-распределительные устройства (ВРУ)
Вводно-распределительные устройства (ВРУ) — это устройства, которые обеспечивают ввод электроэнергии в здание и ее дальнейшее распределение между различными потребителями. В состав ВРУ обычно входят вводные автоматические выключатели, счетчики электроэнергии, устройства защитного отключения (УЗО) и другие элементы защиты.
ВРУ могут быть однофазными или трехфазными, в зависимости от того, какого типа сеть используется в здании или на объекте. Это оборудование важно для обеспечения безопасности на вводных точках электрической сети и предотвращения возможных перегрузок.
Распределительные щиты (РЩ)
Распределительные щиты предназначены для разделения электрической энергии между отдельными участками или группами потребителей в здании или на объекте. Это может быть распределение по этажам, помещениям или отдельным системам, таким как освещение, отопление или вентиляция.
Распределительные щиты могут включать в себя различные устройства защиты, такие как автоматические выключатели и УЗО, которые обеспечивают защиту не только от коротких замыканий, но и от поражений электрическим током.
Щиты управления (ШУ)
Щиты управления используются для контроля работы различных систем, таких как освещение, вентиляция, кондиционирование и другие инженерные сети. В такие щиты могут входить программируемые логические контроллеры (ПЛК), реле времени и контакторы. Щиты управления широко применяются на промышленных предприятиях и в крупных зданиях, где требуется централизованное управление системой.
Щиты автоматического ввода резерва (АВР)
Щиты АВР обеспечивают автоматическое переключение на резервный источник питания в случае отключения основного. Эти устройства необходимы на объектах, где требуется постоянное электроснабжение, например, в медицинских учреждениях, дата-центрах, на производственных предприятиях и в других критически важных объектах.
Щиты учета (ЩУ)
Щиты учета предназначены для учета потребляемой электроэнергии. В их состав входят счетчики, которые фиксируют количество потребленной энергии. Такие щиты могут быть однофазными или трехфазными в зависимости от типа сети, а также могут устанавливать как внутри помещений, так и на улице в защитных боксовых конструкциях.
Щиты для наружной установки
Эти щиты предназначены для установки на улице, обеспечивая защиту оборудования от внешних воздействий, таких как дождь, пыль и механические повреждения. Щиты для наружной установки обычно имеют высокий уровень защиты (IP54 и выше), чтобы исключить проникновение влаги и пыли внутрь.
Правила выбора электрического щита
Выбор электрического щита — это не просто техническая задача, а серьезный шаг, от которого зависит безопасность работы всей электрической сети. Для правильного выбора щита необходимо учитывать несколько ключевых факторов.
1. Назначение и функциональность
Прежде всего, важно определить, для каких целей будет использоваться щит. Это может быть распределение электроэнергии, управление оборудованием, защита от коротких замыканий или автоматическое переключение на резервное питание. В зависимости от этих факторов следует выбирать соответствующий тип щита.
2. Количество и тип подключаемых потребителей
Для правильного выбора щита необходимо точно учитывать, сколько и какие устройства будут подключены к щиту. Это определяет количество и тип защитных аппаратов, таких как автоматические выключатели, УЗО, а также модульность щита — количество доступных мест для установки оборудования.
3. Номинальное напряжение и ток
Электрический щит должен быть рассчитан на номинальное напряжение и ток электрической сети. Например, для однофазной сети с напряжением 220 В и трехфазной — с напряжением 380 В. Также важно учитывать максимальный ток, который будет проходить через щит, чтобы избежать перегрузок и повреждения оборудования.
4. Условия эксплуатации
Условия, в которых будет установлен щит, имеют огромное значение. Например, если щит устанавливается в помещении с нормальными условиями эксплуатации, достаточно стандартной степени защиты (IP20). Для наружной установки или в помещениях с повышенной влажностью и пылью следует выбирать щиты с более высокими степенями защиты, например, IP54 или IP65.
5. Материал корпуса
Щиты могут быть изготовлены из различных материалов: металла или пластика. Металлические корпуса обеспечивают лучшую защиту от механических повреждений и могут быть заземлены, что увеличивает безопасность. Пластиковые корпуса легче и дешевле, но менее устойчивы к внешним воздействиям.
6. Возможность расширения
При выборе электрического щита стоит учитывать возможность его расширения в будущем. Если предполагается увеличение количества потребителей или оборудования, лучше выбрать щит с запасом по количеству модулей, чтобы избежать необходимости его замены в будущем.
7. Соответствие стандартам
Все электрические щиты должны соответствовать национальным и международным стандартам безопасности и качества. В России важнейшими стандартами являются ГОСТ Р и ПУЭ, которые регулируют безопасность эксплуатации электроустановок.

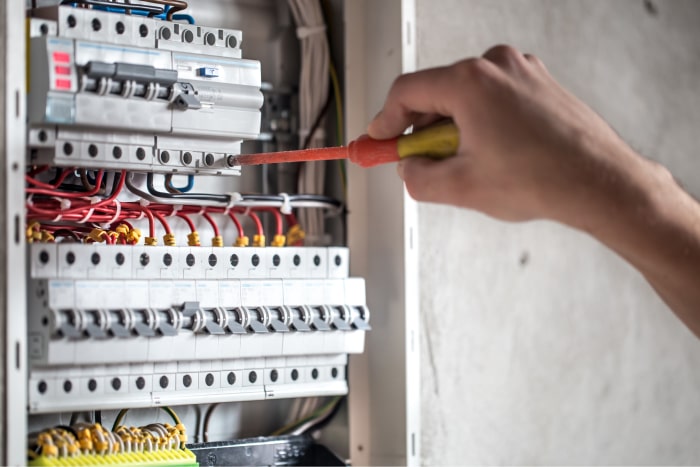

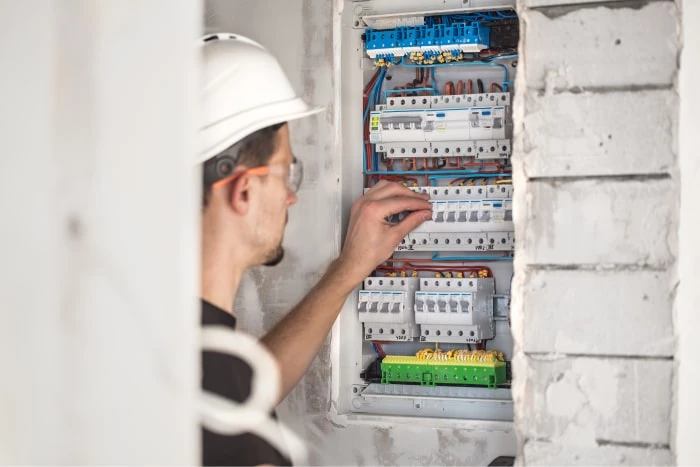

Рекомендации по установке и обслуживанию электрических щитов
- Правильная установка и регулярное обслуживание электрического щита — залог его долгосрочной и безопасной работы.
- Установка щита должна производиться квалифицированным электриком, который соблюдает все требования ПУЭ, чтобы исключить риск аварийных ситуаций.
- Все элементы щита должны быть надежно закреплены и правильно подключены. Это включает правильную маркировку проводов и устройств для облегчения обслуживания.
- Регулярно проверяйте состояние защитных устройств, таких как автоматы и УЗО. Неисправные элементы следует заменять незамедлительно.
- Если щит установлен в наружных условиях, периодически проверяйте герметичность корпуса, чтобы предотвратить попадание влаги и пыли.
Заключение
Выбор электрического щита — важный этап, который напрямую влияет на безопасность и надежность электрической системы. Учитывая назначение, условия эксплуатации и возможные особенности монтажа, можно выбрать оптимальный вариант щита для каждого конкретного случая. Правильная установка и регулярное обслуживание щита обеспечат его долгосрочную и безаварийную работу, надежно защищая оборудование и людей от возможных рисков.
