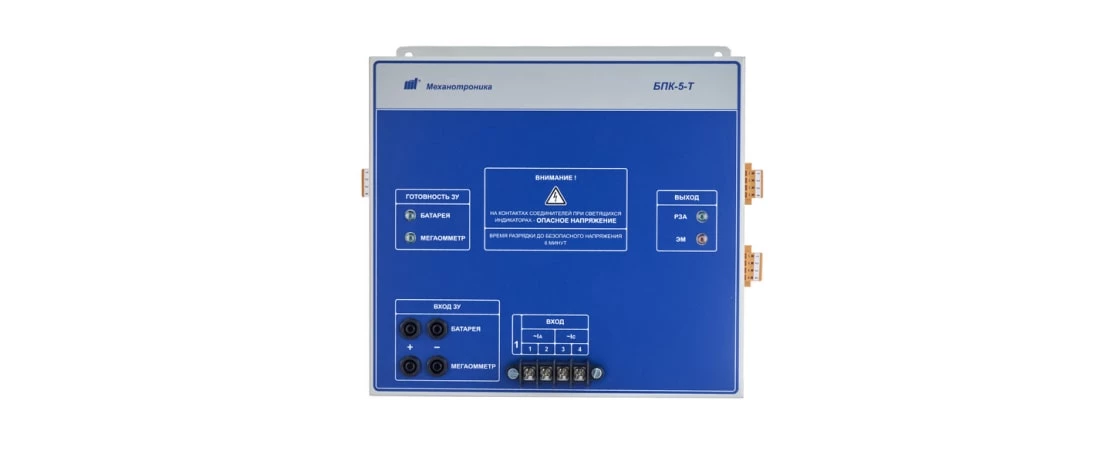

Обзор блока питания комбинированного БПК-5

Блок питания комбинированный БПК-5 представляет собой современное и надежное устройство, широко применяемое в системах релейной защиты и автоматики (РЗА) на энергетических объектах. Этот прибор является результатом многолетнего опыта разработки и производства оборудования для энергетической отрасли, воплощая в себе передовые технологии и высокие стандарты качества.

БПК-5 разработан с учетом специфических требований энергетической отрасли, обеспечивая стабильное и бесперебойное питание для ответственных систем защиты и управления. Его конструкция и функциональные возможности позволяют эффективно решать широкий спектр задач, связанных с электропитанием различных устройств РЗА.

Назначение

Блок питания БПК-5 предназначен для питания устройств релейной защиты и автоматики на энергетических объектах. Его основная задача - обеспечение стабильным электропитанием различных элементов систем РЗА, включая реле, датчики, контроллеры и другие компоненты.

Основные области применения БПК-5 включают:

• Питание микропроцессорных устройств релейной защиты и автоматики.
• Обеспечение электроэнергией систем управления и контроля на подстанциях.
• Питание устройств телемеханики и связи в энергетических системах.
• Использование в качестве источника оперативного тока для приводов высоковольтных выключателей.
• Применение в системах аварийного освещения и сигнализации на энергообъектах.

БПК-5 может работать от различных источников входного напряжения, включая сеть переменного тока, аккумуляторные батареи и другие источники постоянного тока. Это обеспечивает высокую гибкость в применении и повышает надежность электроснабжения защищаемых устройств.

Важной особенностью БПК-5 является его способность автоматически переключаться между различными источниками питания, обеспечивая бесперебойную работу подключенного оборудования даже в случае отказа основного источника питания. Это делает его незаменимым элементом в системах, где недопустимы даже кратковременные перерывы в электроснабжении.

Кроме того, блок БПК-5 выполняет функции защиты подключенного оборудования от перенапряжений, коротких замыканий и других аномальных режимов работы сети, что значительно повышает надежность и долговечность систем РЗА в целом.

Таким образом, блок питания комбинированный БПК-5 является ключевым элементом в обеспечении надежной и бесперебойной работы систем релейной защиты и автоматики на энергетических объектах, гарантируя стабильное электроснабжение критически важного оборудования в различных режимах работы энергосистемы.

Основные параметры и характеристики БПК-5

Блок питания комбинированный БПК-5 обладает следующими основными параметрами и характеристиками:

• Входные параметры:
• Напряжение питания переменного тока: 100-242 В, частота 50 Гц
• Напряжение питания постоянного тока: 100-242 В
• Выходные параметры:
• Номинальное выходное напряжение: 220 В постоянного тока
• Номинальный выходной ток: 5 А
• Диапазон регулирования выходного напряжения: 200-240 В
• Пульсации выходного напряжения: не более 1%
• КПД при номинальной нагрузке: не менее 85%
• Время готовности к работе после подачи входного напряжения: не более 1,5 с
• Диапазон рабочих температур: от -40°С до +55°С
• Степень защиты оболочки: IP20
• Электрическая прочность изоляции:
• между входными и выходными цепями: 2000 В
• между входными цепями и корпусом: 2000 В
• между выходными цепями и корпусом: 1000 В
• Сопротивление изоляции при нормальных климатических условиях: не менее 20 МОм
• Наработка на отказ: не менее 125000 часов
• Средний срок службы: не менее 25 лет
• Масса: не более 5 кг
• Охлаждение: естественное, воздушное
• Режим работы: непрерывный
• Защита от короткого замыкания и перегрузки по выходу
• Защита от перенапряжения по выходу
• Гальваническая развязка входных и выходных цепей
• Возможность параллельной работы нескольких блоков для увеличения выходной мощности
• Наличие светодиодной индикации режимов работы
• Возможность дистанционного контроля и управления

Габаритные и установочные размеры БПК

Блок питания релейной защиты имеет компактные размеры, что позволяет легко интегрировать его в существующие системы управления и защиты. Габаритные и установочные размеры БПК-5 следующие:

Габаритные размеры:

• Высота: 128 мм
• Ширина: 190 мм
• Глубина: 200 мм

Установочные размеры:

• Расстояние между крепежными отверстиями по вертикали: 112 мм
• Расстояние между крепежными отверстиями по горизонтали: 170 мм

Способ монтажа:

• Установка на DIN-рейку шириной 35 мм
• Возможность настенного монтажа с помощью крепежных отверстий

Подключение:

• Входные и выходные цепи подключаются с помощью винтовых клемм
• Сечение подключаемых проводников: от 0,5 до 2,5 мм²

Вес: масса блока: не более 5 кг

Охлаждение: предусмотрены вентиляционные отверстия на корпусе для естественного охлаждения

Конструктивные особенности:

• Корпус выполнен из металла с порошковым покрытием

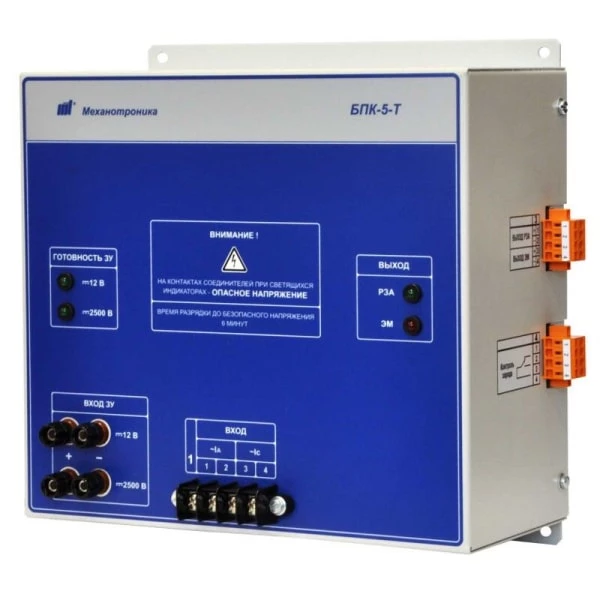

• На лицевой панели расположены светодиодные индикаторы состояния
• Имеется защитная крышка над клеммами для обеспечения безопасности
• Степень защиты: IP20, что обеспечивает защиту от проникновения твердых предметов размером более 12 мм
• Климатическое исполнение: УХЛ3.1 по ГОСТ 15150, что позволяет использовать блок в закрытых отапливаемых или охлаждаемых помещениях

Компактные размеры и универсальные возможности монтажа БПК-5 обеспечивают удобство его установки в различных условиях, включая ограниченное пространство шкафов управления и релейной защиты. При этом конструкция блока обеспечивает удобный доступ к клеммам и органам управления, что упрощает процесс монтажа и обслуживания устройства.

Устройство БПК и работа основных узлов

Блок питания РЗА БПК-5 имеет следующую структуру и основные узлы:

Входной фильтр:

• Защищает устройство от помех из сети
• Подавляет высокочастотные составляющие входного напряжения

Выпрямитель:

• Преобразует переменное напряжение в постоянное
• Выполнен по мостовой схеме с использованием высокочастотных диодов

Корректор коэффициента мощности (ККМ):

• Улучшает форму потребляемого тока
• Повышает коэффициент мощности устройства

Инвертор:

• Преобразует постоянное напряжение в переменное высокой частоты
• Использует современные IGBT-транзисторы для повышения эффективности
• Трансформатор:

Обеспечивает гальваническую развязку входных и выходных цепей

• Понижает напряжение до требуемого уровня
• Выходной выпрямитель: преобразует высокочастотное переменное напряжение в постоянное

Выходной фильтр:

• Сглаживает пульсации выходного напряжения
• Обеспечивает стабильность выходного напряжения

Схема управления:

• Контролирует работу всех узлов блока питания
• Обеспечивает защиту от перегрузок, коротких замыканий и перенапряжений
• Схема обратной связи: поддерживает стабильность выходного напряжения при изменении нагрузки и входного напряжения

Модуль индикации:

• Отображает текущее состояние блока питания
• Сигнализирует о нештатных ситуациях

Принцип работы БПК-5

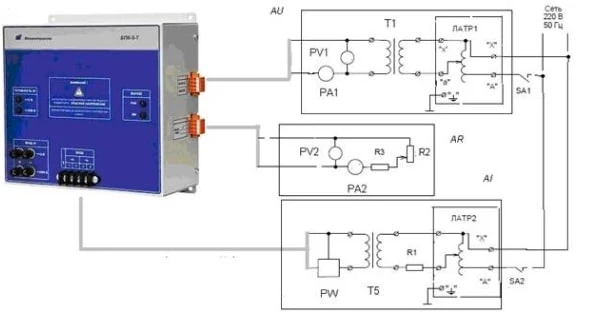

Входное напряжение (переменное или постоянное) поступает на входной фильтр, затем преобразуется выпрямителем в постоянное. ККМ улучшает форму потребляемого тока. Инвертор преобразует постоянное напряжение в высокочастотное переменное, которое передается через трансформатор. После трансформатора напряжение выпрямляется и фильтруется. Схема обратной связи поддерживает стабильность выходного напряжения. Схема управления контролирует все процессы и обеспечивает защиту устройства. На рисунке показана схема подключения для проверки на защиту от влияния магнитных полей.

Комплект поставки БПК

Стандартный комплект поставки блока Механотроника БПК-5 включает в себя:

• Блок питания БПК-5 - 1 шт.
• Паспорт - 1 экз.
• Руководство по эксплуатации - 1 экз.
• Комплект крепежных элементов:
• Винты для крепления на DIN-рейку - 2 шт.
• Шайбы - 2 шт.
• Гайки - 2 шт.
• Упаковочная коробка - 1 шт.
• Индивидуальная упаковка (полиэтиленовый пакет) - 1 шт.
• Сертификат соответствия (копия) - 1 экз.
• Гарантийный талон - 1 экз.

Дополнительно, по запросу заказчика, могут быть включены:

• Кабель для подключения к сети питания (длина по согласованию с заказчиком)
• Комплект запасных предохранителей
• Программное обеспечение для настройки и мониторинга (на CD или USB-накопителе)
• Инструкция по монтажу и подключению (если не включена в руководство по эксплуатации)
• Протокол заводских испытаний
• Декларация о соответствии техническим регламентам Таможенного союза

Важно отметить, что конкретный комплект поставки может варьироваться в зависимости от требований заказчика и специфики применения БПК-5. Перед оформлением заказа рекомендуется уточнить комплектацию у производителя или поставщика.

Указания по эксплуатации

При эксплуатации блока питания комбинированного БПК-5 необходимо соблюдать следующие правила:

Монтаж и подключение:

• Установку производить в соответствии с руководством по эксплуатации.
• Обеспечить достаточную вентиляцию для охлаждения устройства.
• Использовать провода соответствующего сечения для подключения.

Условия эксплуатации:

• Соблюдать допустимый диапазон температур: от -40°С до +55°С.
• Относительная влажность воздуха не должна превышать 80% при +25°С.
• Избегать воздействия прямых солнечных лучей и агрессивных сред.

Техника безопасности:

• Перед началом работ обесточить все входные цепи.
• Заземлить корпус блока питания.
• Не вскрывать корпус устройства при подключенном напряжении.

Периодическое обслуживание:

• Проводить визуальный осмотр не реже одного раза в 6 месяцев.
• Проверять надежность электрических соединений.
• Очищать вентиляционные отверстия от пыли и загрязнений.

Контроль работоспособности:

• Следить за показаниями индикаторов на лицевой панели.
• Периодически проверять выходное напряжение и ток.

Действия при неисправностях:

• При обнаружении неисправности немедленно отключить устройство.
• Обратиться в службу технической поддержки производителя.

Маркировка

Маркировка блока питания БПК-5 включает следующую информацию:

1. Наименование изделия: "Блок питания комбинированный БПК-5"
2. Товарный знак или наименование предприятия-изготовителя
3. Серийный номер изделия
4. Дата изготовления (месяц, год)
5. Номинальное входное напряжение и частота
6. Номинальное выходное напряжение и ток
7. Степень защиты оболочки (IP20)
8. Класс защиты от поражения электрическим током
9. Знак соответствия техническим регламентам
10. Масса изделия
11. Код ТН ВЭД ЕАЭС
12. Страна-изготовитель

Маркировка наносится на лицевую панель и боковую сторону корпуса устройства. Дополнительно основные технические характеристики могут быть указаны на задней стороне корпуса.

Упаковка

Упаковка БПК-5 обеспечивает защиту устройства от механических повреждений и воздействия окружающей среды при транспортировке и хранении. Она включает:

• Индивидуальный полиэтиленовый пакет для защиты от пыли и влаги.
• Картонную коробку с амортизирующими вставками.
• Пакет с силикагелем для поглощения влаги (при необходимости).
• Упаковочный лист с перечнем содержимого.

На упаковке наносятся манипуляционные знаки: "Хрупкое. Осторожно", "Беречь от влаги", "Верх".

Транспортирование и хранение

Транспортирование:

• Допускается любым видом крытого транспорта.
• Температура при транспортировке: от -50°С до +50°С.
• Относительная влажность воздуха до 98% при температуре +35°С.
• Необходимо обеспечить защиту от ударов и вибраций.

Хранение:

• Хранить в упаковке изготовителя в отапливаемых помещениях.
• Температура хранения: от +5°С до +40°С.
• Относительная влажность воздуха не более 80% при температуре +25°С.
• Срок хранения без переконсервации - 2 года.

Гарантии изготовителя

Изготовитель гарантирует соответствие БПК-5 требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации - 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня отгрузки потребителю.

В течение гарантийного срока изготовитель обязуется безвозмездно ремонтировать или заменять вышедший из строя БПК-5 при соблюдении потребителем условий эксплуатации.
