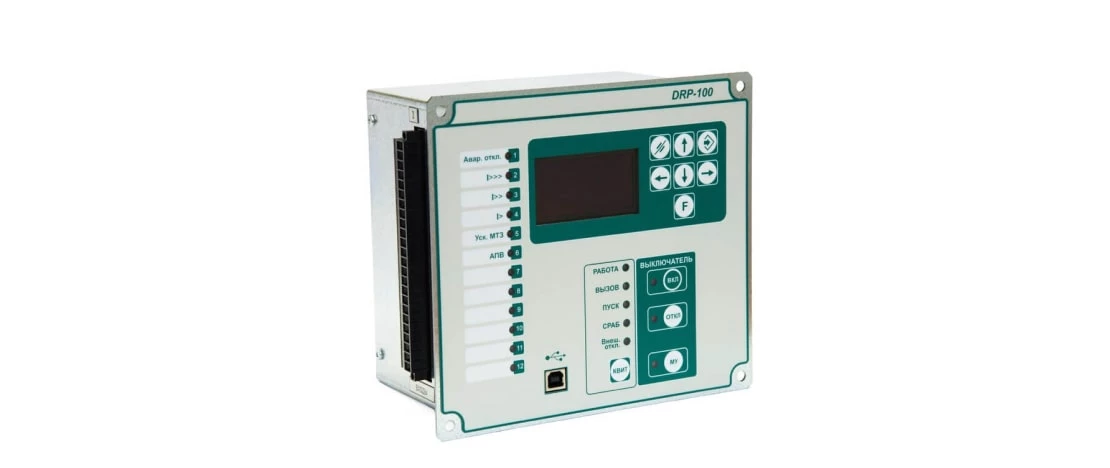

Цифровое устройство релейной защиты БМРЗ DRP-101-Л

Назначение

Цифровое устройство типа DRP-101-Л предназначено для выполнения комплекса функций релейной  защиты, автоматики, управления, измерения и сигнализации в электрических сетях 6-35 кВ. Оно может применяться для защиты кабельных и воздушных линий, трансформаторов и электродвигателей.

Устройство DRP-101-Л разработано для эксплуатации в различных климатических условиях - от -40 до +70С при относительной влажности до 98% и атмосферном давлении от 73,3 до 106,7 кПа. Оно соответствует группе механического исполнения М7 по ГОСТ 17516.1-90 и II категории сейсмостойкости по НП-031-01.

Конструктивно микропроцессорное устройство выполнено в моноблочном исполнении, что позволяет упростить его монтаж и настройку. Оно устойчиво к воздействию перенапряжений во вторичных цепях благодаря высокому сопротивлению и прочности изоляции входов и выходных реле. Кроме того, предусмотрена защита дискретных входных цепей от ложных срабатываний при помехах и нарушениях изоляции в цепях оперативного тока.

Исполнения устройств

Устройство релейной защиты DRP-101-Л выпускается в нескольких исполнениях, отличающихся напряжением дискретных входов, наличием или отсутствием импульса режекции тока, а также количеством интерфейсов связи с АСУ ТП. Всего существует четыре исполнения:

• DRP-101-Л с, напряжение 220 В и одним интерфейсом RS-485;
• DRP-101-Л, напряжение 110/100 В и одним интерфейсом RS-485;
• DRP-101-Л, напряжение 220 В и тремя интерфейсами (два RS-485 и один Ethernet);
• DRP-101-Л, напряжение 110/100 В и тремя интерфейсами (два RS-485 и один Ethernet).

Устройства релейной защиты и автоматики с индексом «Л-ТО» и «Л-ТД» имеют дополнительные возможности – переход на питание от токовых цепей при пропадании оперативного напряжения, а также специальные алгоритмы управления выключателями.

Технические характеристики

Параметры оперативного питания системы:

Номинальное напряжение: 220 В постоянного/переменного тока или 110/100 В постоянного/переменного тока.

Диапазон рабочих напряжений: 0,8-1,1 Uном.

Потребляемая мощность: не более 20 ВА.

Для исполнений «Л-ТО» и «Л-ТД» дополнительно предусмотрено питание от токовых цепей:

Напряжение питания от токовых цепей: не менее 100 В переменного тока

Мощность, потребляемая от токовых цепей: не более 10 ВА

Время готовности устройства к работе после подачи питания: не более 2 с.

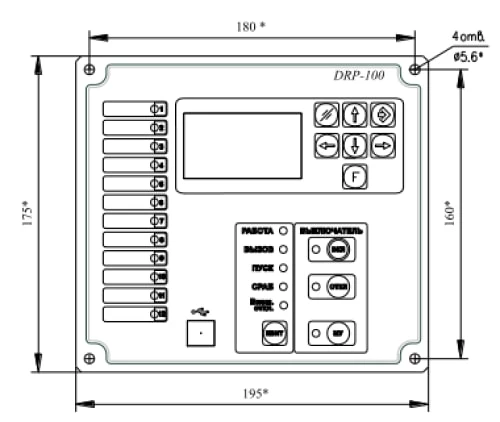

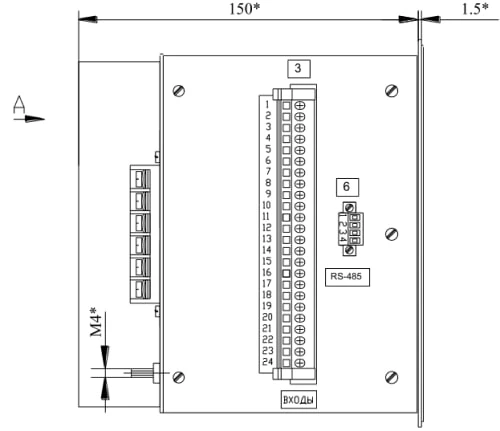

Габаритные размеры и масса устройства приведены в таблице 5.

Устройство обеспечивает хранение всей внутренней информации (настройки, журналы, осциллограммы) в течение всего срока службы, а также сохранение хода часов реального времени при отсутствии оперативного питания в течение не менее 200 часов.

Таким образом, системы релейной защиты DRP-101-Л представляют собой многофункциональный релейный терминал, способный полностью автоматизировать работу присоединения 6-35 кВ.

Состав изделия

Микропроцессорное устройство релейной защиты DRP-101-Л выполнено в виде моноблока, внутри которого располагаются следующие функциональные модули:

• Модуль трансформаторов (МТ) – для подключения аналоговых входных сигналов;
• Модуль центрального процессора и индикации (МЦПИ) – для обработки информации, управления и отображения;
• Модуль питания и входов-выходов (МПВВ) – для подключения дискретных входов и выходов.

МЦПИ выпускается в двух исполнениях, отличающихся количеством интерфейсов связи: одно исполнение имеет один интерфейс RS-485, другое - три интерфейса (два RS-485 и один Ethernet).

МПВВ и МВВ также выпускаются в четырех исполнениях, различающихся номинальным напряжением дискретных входов и наличием/отсутствием импульса режекции тока.

Комплект поставки устройства соответствует указанному в его паспорте и включает, помимо самого терминала, программное обеспечение для настройки и анализа данных.

Функции защит

Релейная защита DRP-101-Л обеспечивает следующие основные функции защит и автоматики.

Защиты:

1. МТЗ предоставляет возможность выбора различных времятоковых характеристик для третьей ступени, что повышает гибкость настройки и селективность действия.
2. ОЗЗ контролирует нулевые последовательности токов 3Io и/или напряжений 3Uo, обеспечивая надежное обнаружение и отключение однофазных замыканий на землю.
3. ЗОФ контролирует несбалансированные режимы и своевременно реагирует на повреждения в питающей сети, предотвращая негативное воздействие на оборудование.
4. ЗМН осуществляет контроль линейных напряжений и напряжения обратной последовательности U2, обеспечивая защиту от глубоких понижений напряжения в электрической сети.
5. ЗПН отслеживает рост напряжения и предотвращает повреждение оборудования в результате длительной работы в условиях перенапряжения.
6. ЗПП фиксирует пропадание напряжения на вводе и инициирует необходимые коммутационные действия, гарантируя безаварийное отключение нагрузки.
7. ЛЗШ позволяет реализовать быстродействующую селективную защиту шин подстанции, повышая надежность электроснабжения.
8. ДгЗ обнаруживает и отключает опасные электрические дуги внутри распределительных устройств, предотвращая возникновение разрушительных аварийных ситуаций.

Автоматика:

• Устройство резервирования при отказе выключателя (УРОВ).
• Автоматическое повторное включение (АПВ).
• Автоматическая частотная разгрузка (АЧР) и автоматическое повторное включение по частоте (ЧАПВ).

Релейная защита и автоматизация обеспечивает гибкую настройку параметров и алгоритмов срабатывания защит и электроавтоматики в зависимости от условий эксплуатации. Кроме того, предусмотрена возможность переключения между двумя независимыми программами уставок.

Маркировка и упаковка

Маркировка устройства обеспечивает четкость изображения в течение всего срока службы и содержит необходимые надписи на лицевой панели, боковых стенках и корпусе.

Упаковка устройства производится по ГОСТ 23216-78 для условий транспортирования и хранения. Упакованное изделие помещается в транспортную тару (ящик) с нанесенной маркировкой.

Комплект поставки устройств релейной защиты и электроавтоматики DRP-101-Л включает:

• само устройство в выбранном исполнении;
• паспорт;
• бланк уставок;
• программное обеспечение для настройки и анализа данных;
• руководства по эксплуатации, настройке протоколов и работе с ПО.

Таким образом, устройства релейной защиты оборудования DRP-101-Л представляют собой современный многофункциональный терминал, способный обеспечить полную автоматизацию и защиту электрических присоединений 6-35 кВ. Его гибкая конфигурация и широкие возможности позволяют адаптировать устройство под требования различных энергообъектов.
