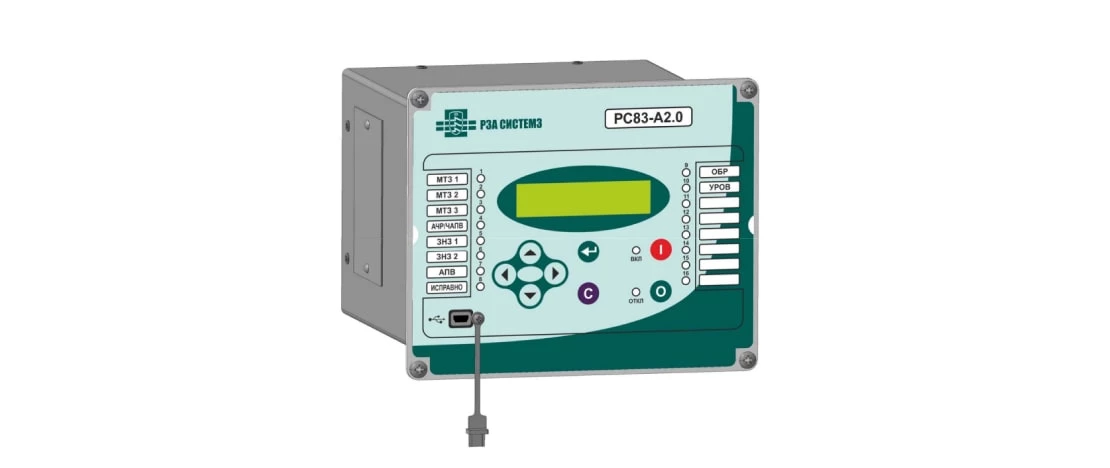

Микропроцессорное устройство защиты и автоматики РС83-А 2.0

Назначение

Микропроцессорное устройство защиты и автоматики РС83-А 2.0 предназначено для защиты, автоматического управления и мониторинга оборудования электрических сетей и подстанций напряжением до 35 кВ. Устройство РФ83-А 2.0, цена которого указана на сайте производителя и официальных дилеров, обеспечивает непрерывный контроль состояния электрооборудования, а также автоматическое выполнение функций защиты, автоматики, управления и сигнализации.

Параметры надежности

Микропроцессорная система релейной защиты РС83-А 2.0 характеризуется высокими показателями надежности. Среднее время наработки на отказ составляет не менее 100 000 часов. Средний срок службы устройства - не менее 25 лет.

Условия эксплуатации

Защита РС83-А 2.0 должно быть рассчитано на работу в широком диапазоне климатических условий. Температура окружающей среды может колебаться от экстремально низких -25°C до изнуряюще жарких +55 °C. При этом относительная влажность воздуха может достигать 50% даже при температуре до +40 °C. Кроме того, микропроцессорные устройства релейной защиты и автоматики должны быть пригодны для эксплуатации на высотах до 2000 метров над уровнем моря.

Важно, чтобы оборудование было рассчитано на работу в условиях нормальной, невзрывоопасной окружающей среды. Она не должна содержать токопроводящей пыли, агрессивных газов и паров, способных разрушать металлы и изоляцию. Это критично для обеспечения безопасной и надежной работы устройств.

Дискретные входы

Микропроцессорные релейные устройства имеют 8 дискретных входов с опторазвязкой. Время демпфирования дискретных входов - 30-250 мс. Диапазон напряжения питания дискретных входов:

• переменное напряжение: «1» - выше 0,6Uном, «0» - ниже 0,45Uном;
• постоянное напряжение: «1» - выше 0,7Uном, «0» - ниже 0,5Uном.

Последовательный интерфейс (RS-485)

Микропроцессорные устройства оснащены изолированным последовательным интерфейсом RS-485 для связи с верхним уровнем. Протокол связи - MODBUS RTU. Скорость передачи программируется в диапазоне 1200-115200 бод.

Изоляционные свойства

Одним из ключевых показателей надежности устройства микропроцессорной системы релейной защиты  РС83-А2 является его способность надежно изолировать токоведущие цепи друг от друга и от корпуса. Сопротивление изоляции между любыми цепями устройства должно быть не менее 50 МОм. Это свидетельствует о высоком качестве изоляционных материалов и конструкции, обеспечивающих эффективную электрическую развязку между отдельными частями.

Кроме того, устройство защиты РС83 должно выдерживать в течение 1 минуты воздействие испытательного напряжения практически синусоидальной формы частотой 45-65 Гц. Этот тест подтверждает способность изоляции выдерживать кратковременные перенапряжения, которые могут возникать в электрической сети.

Наконец, устройство РС83 должно противостоять воздействию импульсных перенапряжений амплитудой до 4,5 кВ. Такие импульсы могут возникать при коммутационных процессах или атмосферных воздействиях. Выдерживание этих испытаний свидетельствует о высоком качестве и надежности изоляционной системы, способной обеспечить безопасную эксплуатацию оборудования.

Электромагнитная совместимость

Для обеспечения бесперебойной работы устройства в условиях промышленной среды с большим количеством источников электромагнитных помех, оно должно соответствовать строгим требованиям по электромагнитной совместимости (ЭМС).

Микропроцессорные устройства автоматики должны удовлетворять требованиям по помехозащищенности, установленным в публикации МЭК 61000-4-94, группа 4. Это означает, что они способны нормально функционировать в условиях повышенного уровня индустриальных электромагнитных помех.

Аналогичные требования установлены и ГОСТ 51317, группа А. Соответствие этим нормам подтверждает, что устройство устойчиво к воздействию кондуктивных и излучаемых помех, характерных для промышленной среды.

Состав устройства

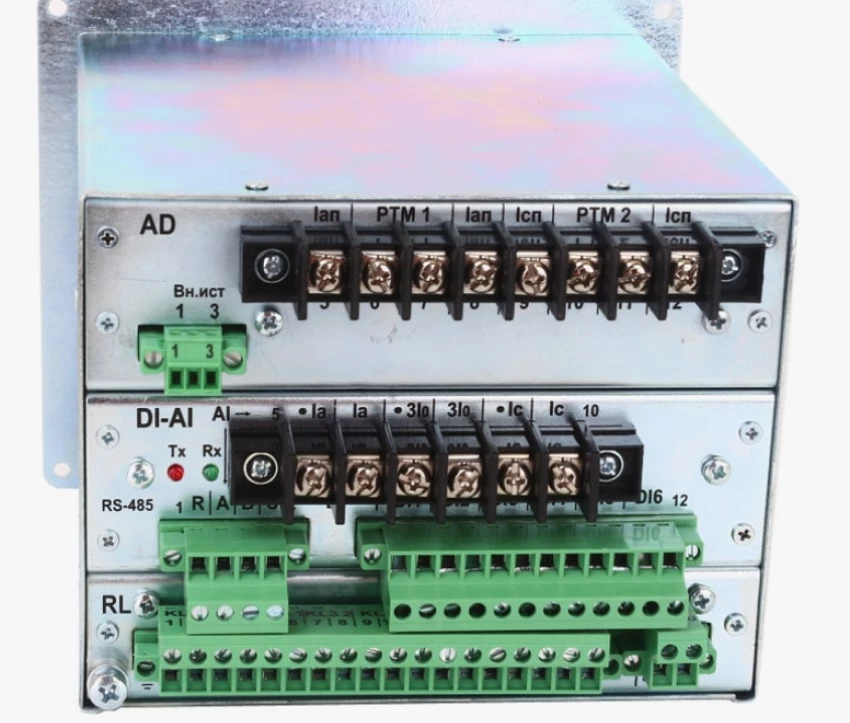

Устройство РС83-А 2.0 выполнено в виде единого металлического блока, состоящего из 5 печатных плат, скрепленных между собой. На передней панели расположены органы управления, индикации и интерфейсы связи. На задней панели размещены клеммные колодки для подключения внешних цепей.

Устройство и работа

Рассматриваемые системы релейной защиты обеспечивают всесторонний набор интеллектуальных функций защиты и управления для обеспечения безопасной и надежной работы электрических систем.

1. Реализована 4-ступенчатая максимально-токовая защита (МТЗ) с возможностью выбора независимой или зависимой характеристики срабатывания. Это позволяет гибко адаптировать логику защиты под конкретные условия эксплуатации и координировать ее работу с другими устройствами.
2. Имеется 2-ступенчатая защита от замыканий на землю по току нулевой последовательности (ЗНЗ). Она обеспечивает своевременное реагирование на опасные однофазные замыкания, повышая уровень безопасности.
3. Релейная защита и автоматизация систем оснащена 2-ступенчатой защитой от несимметрии или обрыва фаз по току обратной последовательности (ОБР). Это критично для предотвращения аварийных режимов, вызванных дисбалансом токов в трехфазной сети.

Кроме того, реализованы такие важные функции, как ускорение МТЗ при включении выключателя, местное и дистанционное управление выключателем, двукратное автоматическое повторное включение (АПВ), резервирование отключения выключателя (УРОВ).

Устройство также обеспечивает измерение токов фаз и тока нулевой последовательности, а также регистрацию событий в журнале аварий и осциллограф для последующего анализа.

В совокупности этот комплекс функций делает рассматриваемое устройство мощным инструментом для обеспечения надежной защиты автоматизации, управления и мониторинга электрических систем. Оно призвано обеспечить бесперебойную работу и безопасность электроснабжения.

Маркировка и пломбирование

На боковой поверхности устройства закреплена фирменная табличка, указывающая модель и серийный номер. Корпус устройства имеет возможность пломбирования.

Меры безопасности

Микропроцессорные устройства релейной защиты соответствуют классу защиты 01 по ГОСТ 12.2.007.0-75. Корпус устройства должен быть надежно заземлен. Обслуживание производится при отключенном питании. Изменение схем подключения осуществляется при отключенном входном токе и напряжении питания.

Порядок технического обслуживания

Техническое обслуживание реле РС83-А2.0 включает в себя внешний осмотр, проверку сопротивления изоляции, проверку функционирования устройства и выбор/ввод необходимых уставок. Проверка работы устройства рекомендуется на специальном испытательном стенде. Периодичность технического обслуживания определяется местными инструкциями.
