Микропроцессорное устройство защиты и автоматики РС83-A2M

Назначение РС83-A2M

Микропроцессорные устройства релейной защиты и автоматики РС83-A2M – мощные и многофункциональные защитные комплексы, предназначенные для обеспечения надежной работы электрических сетей и оборудования. Основное предназначение – защита электрических машин, трансформаторов и линий электропередачи с классами напряжения от 6 до 110 киловольт в случае возникновения коротких замыканий и перегрузок.

Помимо этого, микропроцессорные устройства релейной защиты выполняют функции управления и телемеханики для соответствующих электрических присоединений. Это позволяет осуществлять удаленный мониторинг и контроль над работой электросетевых объектов, обеспечивая их бесперебойную и безопасную эксплуатацию.

Описание работы РС83-A2M

Защита РС83-A2M - это высокотехнологичный многофункциональный комплекс защиты и управления электрическими сетями и оборудованием. Оно оснащено широким набором входных и выходных реле, позволяющих реализовывать различные схемы защиты, управления и сигнализации.

Так, выходное реле KL1 предназначено для отключения выключателя при срабатывании защитных функций, включении аварийной автоматики или дистанционном управлении. Реле KL2, в свою очередь, служит для включения выключателя. Реле KL3 фиксирует пуск токовой защиты для реализации логической защиты. Остальные выходные реле KL4-KL7 используются для сигнализации, аварийного отключения и УРОВ.

Релейная защита и автоматизация систем также имеет восемь дискретных входов, с помощью которых контролируется положение выключателя, блокируются/разрешаются защитные функции, управляется включение/отключение выключателя, а также осуществляется синхронизация часов, пуск осциллографа и переключение групп уставок.

Для отображения состояния и параметров работы защиты РС83-A2M оснащено жидкокристаллическим индикатором и светодиодной индикацией. Подключение всех цепей выполняется через зажимы на задней панели, при этом предусмотрена возможность индикации первичных токовых величин.

Питание устройства может осуществляться как от постоянного, так и от переменного оперативного напряжения. Предусмотрен режим работы от контролируемой цепи тока при отсутствии питающего напряжения.

Для удаленного мониторинга и управления устройство оснащено интерфейсом RS-485 с протоколом MODBUS RTU. Также доступен порт USB для локальной настройки уставок с помощью программного обеспечения.

Основные функции и технические характеристики РС83-A2M

Микропроцессорное устройство защиты РС83-A2M представляет собой современный многофункциональный комплекс релейной защиты и автоматики, предназначенный для обеспечения надежного функционирования электрических сетей и оборудования. Оно реализует широкий спектр защитных и управляющих функций, предоставляя всестороннюю защиту и контроль электроэнергетических объектов.

Основные функциональные возможности устройства:

Максимальная токовая защита (МТЗ):

• Четырехступенчатая трехфазная (или двухфазная для сетей с изолированной нейтралью) МТЗ с возможностью ввода/вывода ступеней.
• Блокировка от броска тока намагничивания.
• Возможность ускорения при включении выключателя.
• Возможность блокировки по внешнему дискретному входу.
• Возможность пуска последующего автоматического повторного включения (АПВ).

Защита от замыканий на землю (ЗНЗ):

• Двухступенчатая защита по току нулевой последовательности с возможностью ввода/вывода ступеней.
• Возможность блокировки по внешнему дискретному входу.
• Возможность пуска последующего АПВ, УРОВ и ЛЗШ.

Защита по току обратной последовательности:

• Двухступенчатая трехфазная защита с возможностью ввода/вывода ступеней.
• Возможность блокировки по внешнему дискретному входу.
• Возможность пуска последующего АПВ, УРОВ и ЛЗШ.

Автоматическое повторное включение (АПВ):

• Функции АПВ выполняются только при наличии оперативного напряжения.
• АПВ может быть запущено от срабатывания релейной защиты.
• Три выдержки времени: подготовка, первый и второй циклы АПВ.

Автоматическая частотная разгрузка (АЧР) и частотная автоматика повторного включения (ЧАПВ):

• АЧР срабатывает мгновенно по внешнему дискретному входу.
• ЧАПВ запускается после снятия сигнала АЧР.

Устройство резервирования отказа выключателя (УРОВ):

Контроль отключения выключателя по факту снижения тока.

Логическая защита шин (ЛЗШ):

• Срабатывает при пуске активной ступени МТЗ, ОБР или ЗНЗ.

Устройство может питаться как от постоянного, так и от переменного оперативного напряжения.

Возможен режим работы только от цепи тока при отсутствии питающего напряжения.

Устройство постоянно измеряет и индицирует фазные токи и ток нулевой последовательности. Предусмотрены интерфейсы RS-485 (протокол MODBUS RTU) для удаленного мониторинга и управления, а также USB-порт для локальной настройки с помощью ПО.

Для регистрации событий устройство оснащено журналами аварий и событий, а также встроенным осциллографом для записи процессов в первичных величинах.

Описание конструкции устройства РС83-A2M

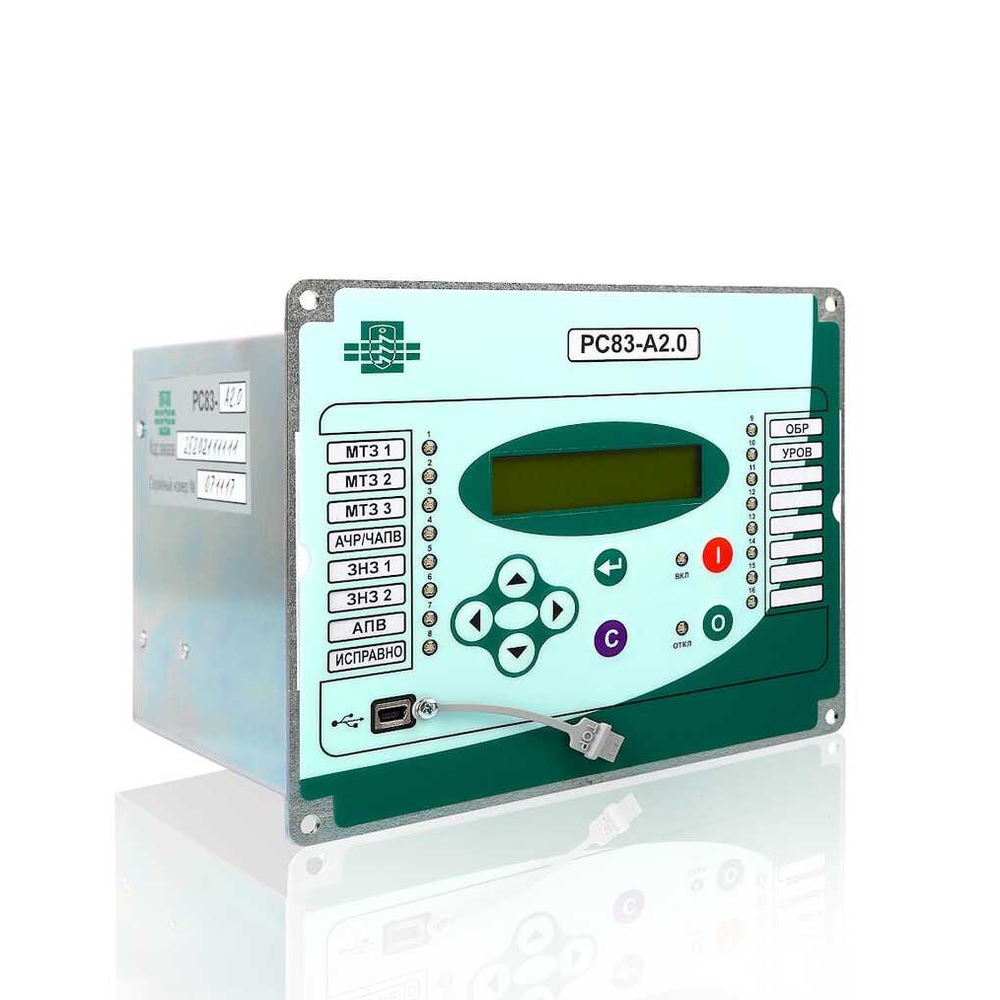

Микропроцессорная система релейной защиты РС83-A2M заключено в прочный прямоугольный металлический корпус, состоящий из основания и съемного кожуха. Конструктивно оно выполнено в виде единого модульного блока, состоящего из пяти взаимосвязанных печатных плат, скрепленных между собой при помощи резьбовых стоек.

Подобное конструктивное решение системы релейной защиты обеспечивает высокую надежность и компактность устройства. Благодаря своим компактным размерам и небольшой массе, не превышающей 2,5 кг, устройство может быть легко установлено на передние панели различных шкафов и распределительных устройств.

Металлический корпус, которым оснащены микропроцессорные устройства автоматики, защищает внутренние электронные компоненты устройства от внешних механических воздействий и обеспечивает необходимую степень защиты, соответствующую условиям эксплуатации. Съемный кожух позволяет легко получить доступ к внутренним узлам при необходимости технического обслуживания или ремонта.

Указание мер безопасности

Устройство РС83-A2M разработано с учетом высоких требований к безопасности эксплуатации электрооборудования. По способу защиты человека от поражения электрическим током оно соответствует классу 01 согласно ГОСТ 12.2.007.0-75. Для обеспечения надлежащей защиты корпус устройства должен быть надежно заземлен через специальный винт заземления.

Проведение любых работ по обслуживанию или ремонту микропроцессорных устройств возможно только после его отключения от источников тока и питающего напряжения. При необходимости измерения сопротивления изоляции заземление устройства должно быть предварительно отключено.

Транспортировка и хранение РС83-A2M осуществляются в соответствии с требованиями ГОСТ 23216-78 и ГОСТ 15150-69. Установленные условия транспортирования - группа С, условия хранения - условия 5.

Структура меню устройства включает несколько основных разделов:

• «Измерение» - для отображения токовых параметров, журналов аварий и событий, осциллограмм, контроля состояния;
• «Настройки» - для ввода пароля и доступа к уставкам защит (МТЗ, ЗНЗ, ОБР), АПВ, УРОВ и других параметров;
• Меню настройки уставок каждой ступени МТЗ, ЗНЗ, ОБР.

Ввод уставок производится с помощью кнопок и дисплея на передней панели устройства. Доступ к настройкам защищен четырехзначным паролем для предотвращения несанкционированных изменений.

В заключение следует отметить, что надежность и долговечность эксплуатации микропроцессорных релейных устройств РС83-A2M напрямую зависят от строгого соблюдения требований технической документации при монтаже, вводе в эксплуатацию и техническом обслуживании. Перед началом работ с устройством необходимо тщательно ознакомиться со всеми соответствующими инструкциями и рекомендациями.
