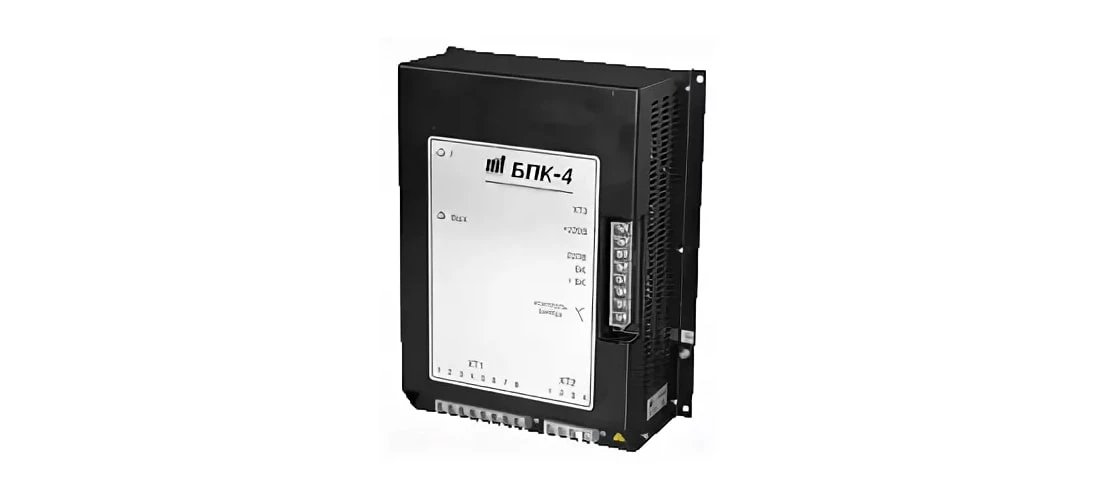

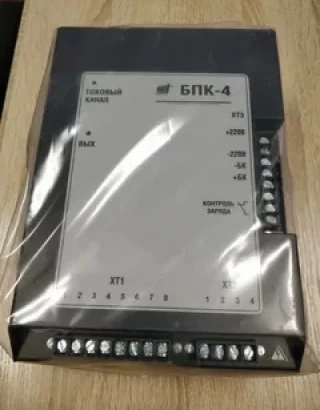

Комбинированный блок питания является важным элементом систем релейной защиты и автоматики на объектах энергетики. Устройства БПК-3 и БПК-4 предназначены для обеспечения бесперебойного питания цифровых устройств релейной защиты и автоматики (РЗА) на переменном оперативном токе. Надежность работы блоков питания имеет критическое значение для обеспечения безопасности и стабильности энергосистемы.
Функции блоков БПК-3(4)
Блок питания комбинированный БПК имеет следующие функциональные возможности:
- Преобразование переменного напряжения оперативного тока в постоянное напряжение для питания устройств РЗА.
- Обеспечение бесперебойного питания устройств РЗА при кратковременных перерывах в подаче оперативного тока.
- Защита от перенапряжений и импульсных помех в цепях питания.
- Автоматический контроль и диагностика состояния блока питания и аккумуляторной батареи.
- Формирование сигналов о неисправностях и аварийных ситуациях для системы сигнализации.
Блоки БПК-3 и БПК-4 обеспечивают надежное и бесперебойное электропитание устройств РЗА, что повышает устойчивость и безопасность работы энергосистемы в целом.
Назначение и область применения БПК-3(4)
Комбинированные блоки питания БПК-3 и БПК-4 предназначены для использования в системах релейной защиты и автоматики на объектах энергетики, таких как электрические подстанции, распределительные устройства и другие энергетические объекты.
Основная задача БПК-3 и БПК-4 заключается в обеспечении бесперебойного питания цифровых устройств РЗА переменным оперативным напряжением. Они находят широкое применение для питания различных терминалов релейной защиты, устройств автоматики, систем сбора и передачи данных, а также других вторичных цепей, требующих надежного источника питания.
Конструкция блоков БПК-3(4)
Блоки питания БПК-3 и БПК-4 выполнены в виде металлических шкафов напольного исполнения. Внутри шкафа размещены следующие основные компоненты:
- Входной выпрямитель для преобразования переменного напряжения в постоянное.
- Аккумуляторная батарея для обеспечения бесперебойного питания при пропадании входного напряжения.
- Инвертор для преобразования постоянного напряжения в переменное оперативное напряжение.
- Система контроля и диагностики состояния блока питания и аккумуляторной батареи.
- Клеммные колодки для подключения входного напряжения, нагрузки и цепей сигнализации.
- Вентиляторы для охлаждения внутренних компонентов.
Конструкция блоков БПК-3 и БПК-4 обеспечивает компактность, удобство монтажа и эксплуатации, а также высокую надежность работы в различных условиях окружающей среды.
Технические характеристики и параметры БПК-3(4)
Комбинированные блоки питания БПК-3 и БПК-4, технические характеристики:
Входное напряжение:
- БПК-3: 220 В переменного тока
- БПК-4: 110 В переменного тока
Выходное напряжение:
- 220 В переменного тока
Номинальная мощность:
- 300 ВА
Аккумуляторная батарея:
- Герметичные свинцово-кислотные аккумуляторы
- Номинальное напряжение 220 В постоянного тока
- Емкость 26 А·ч
Время работы от аккумуляторов при полной нагрузке:
- Не менее 2 часов
Защиты:
- От перегрузки и короткого замыкания
- От глубокого разряда аккумуляторов
- От высоковольтных импульсных помех
Система контроля и диагностики:
- Контроль напряжения на входе и выходе
- Контроль тока нагрузки
- Контроль напряжения аккумуляторной батареи
- Сигнализация неисправностей
Габаритные размеры:
- 800 x 600 x 1800 мм (ВхШхГ)
Степень защиты оболочки:
- IP20
Анализ информации о выпуске БПК-3(4) и их возвратах
По имеющейся информации, блоки питания БПК-3 и БПК-4 выпускались серийно в период с 1990-х по 2010-е годы. Они широко применялись на объектах энергетики для питания цифровых устройств релейной защиты и автоматики.
Однако, в процессе длительной эксплуатации этих блоков были выявлены определенные недостатки и проблемы, связанные с их конструкцией и используемыми компонентами.
Одной из основных проблем являлся ограниченный ресурс работы аккумуляторных батарей, которые со временем теряли емкость и требовали регулярной замены. Кроме того, отмечались случаи выхода из строя входных выпрямителей и инверторов, что приводило к полному отказу блоков питания.
Помимо этого, устаревшая элементная база и отсутствие современных систем диагностики и контроля затрудняли своевременное обнаружение неисправностей и предотвращение аварийных ситуаций.
По данным производителей и эксплуатирующих организаций, количество возвратов и ремонтов блоков БПК-3 и БПК-4 со временем стало возрастать, что свидетельствовало о необходимости разработки более современных и надежных решений в области источников бесперебойного питания для систем РЗА.
Замена БПК-3(4) на БПК-5
В связи с выявленными недостатками и проблемами при эксплуатации блоков БПК-3 и БПК-4, производителем было принято решение о разработке нового поколения комбинированных блоков питания - БПК-5. Эта модель пришла на смену устаревшим БПК-3/4 и призвана обеспечить более высокую надежность, расширенный функционал и улучшенные технические характеристики.
Назначение и технические характеристики БПК-5

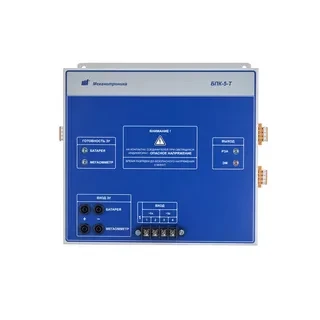

Блок питания комбинированный БПК-5 предназначен для бесперебойного питания устройств релейной защиты, автоматики, телемеханики на объектах энергетики. Он построен на современной элементной базе с применением энергоэффективных технологий. БПК-5 обладает улучшенными техническими параметрами:
- Увеличенная мощность до 500 ВА
- Усовершенствованная система диагностики
- Увеличенное время работы от аккумуляторов
- Высокий КПД и низкое энергопотребление
- Возможность удаленного мониторинга и управления
Комбинированные блоки питания БПК-3 и БПК-4 сыграли важную роль в обеспечении надежного электроснабжения систем РЗА на энергетических объектах. Однако со временем их конструктивные и технические ограничения стали очевидны. Переход на новое поколение блоков БПК-5 позволяет устранить эти недостатки и повысить общий уровень безопасности энергосистемы. Модернизация парка источников бесперебойного питания является актуальной задачей для предприятий энергетической отрасли.
