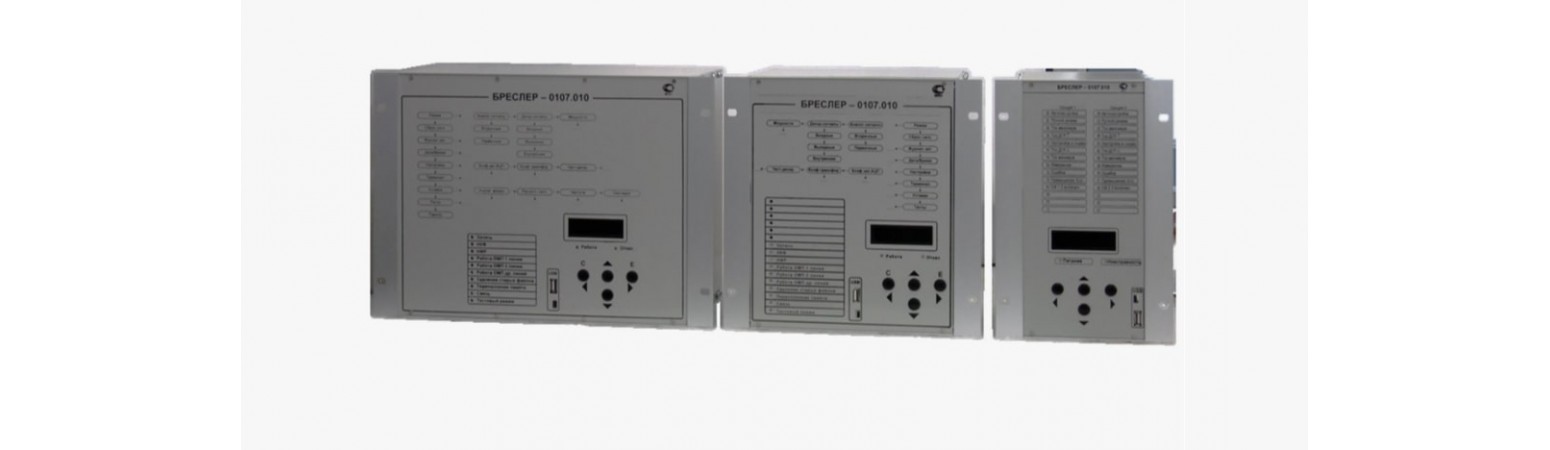

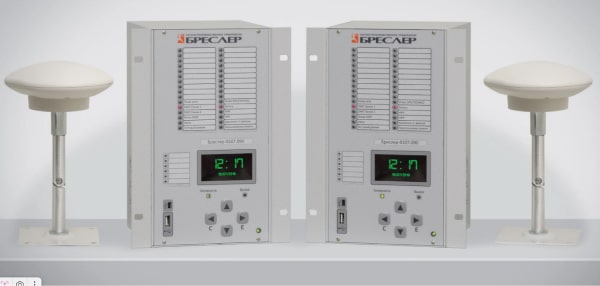

Обзор микропроцессорного терминала «Бреслер»

Назначение

 «Бреслер»  используются для определения значения напряжения и силы переменного электротока, обеспечения релейной защиты устройств, получения, хранения и анализа данных о процессах, которые предшествуют соответствующим неполадкам в электросетевом оборудовании.

Описание

В электросетях переменного тока «Бреслер» функционируют как микропроцессорные элементы релейной защиты, автоматики и диагностики. Поскольку их возможности позволяют реализовывать защитные и диагностические функции соответствующего типа в автоматическом режиме. Также эти терминалы задействуются на энергетических объектах с различными видами подстанций и на электростанциях, которые уже работают или только сооружаются, с напряжением на распределительных спецшинах от 6 до 500 кВ для управления электрическими сетями. Они играют ключевую роль в мониторинге состояния оборудования, автоматизации процессов и защите различных устройств от аварийных ситуаций.

Еще терминалы с такими характеристиками могут использоваться в составе автоматизированных систем управления в виде подсистемы нижнего уровня для сбора, обработки и передачи данных о текущем состоянии электрооборудования. Они позволяют получить точные сведения о показателях и своевременно выявить проблему на объекте.

Алгоритмы защитных, автоматических и диагностических функций, а также интерфейсы внешних соединений РЗА спроектированы в соответствии с действующими стандартами, обеспечивая полную совместимость с используемой техникой. Благодаря строгому соблюдению стандартов устройства «Бреслер» с легкостью взаимодействуют с другими компонентами энергосистемы, что положительно сказывается на общих результатах работы.

Основные характеристики

Ниже представлены общие характеристики устройства:

• рекомендованная величина входного напряжения ПТ – 100 В;
• номинальная сила ПТ – 1-5 А;
• диапазоны измерения существующих значений напряжения или силы переменного электротока при нормальном функционировании объекта – (0,2...2,0); (0,25...1,2);
• диапазоны измерений при аварийном режиме выполнения работы:
• для исполнения с IH=1A (2,0...20,0)·IH; (0,25...1,5)·UH;
• для исполнения с IH=5 A (2,0...40,0)·IH; (0,25...1,5)·UH;
• минимальное напряжение ОПТ –110-220;
• НПЧ – 50 Гц;
• номинальный показатель расходуемой мощности – от 20 до 50 Вт;
• вес устройства – не более 7-13 кг;

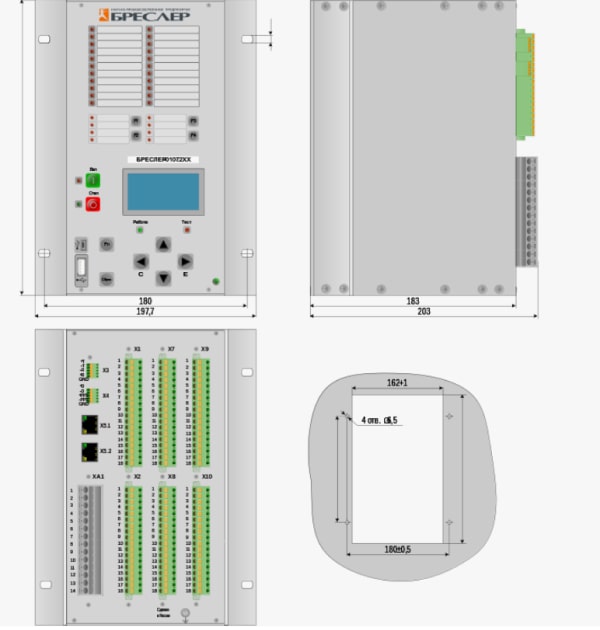

• габариты:
• I конструктив: 265,9 × 156 × 210 мм;
• II конструктив: 265,9 × 270 × 210 мм;
• III конструктив: 265,9 × 375 × 210 мм;
• условия использования:
• температурный диапазон: от -40 °C до +55 °C;
• показатель влажности воздуха при 30 °C: до 90 %;
• давление: 84,0 – 106,7 кПа;
• среда эксплуатации: взрывобезопасная;
• перевозка и хранение при температурах: от -50 °C до +70 °C;
• средний показатель наработки – 100 000 часов;
• общий срок использования: минимум 12 лет.

Эти характеристики делают «Бреслер» подходящим для эксплуатации в различных условиях, особенно на промышленных и энергетических объектах. Его функциональные возможности включают защиту от коротких замыканий и перегрузок, что минимизирует риск аварий и снижает затраты на техническое обслуживание оборудования на объекте.

Типы устройств и их функции

Ниже приведен обзор терминалов компании «Релематика» и их функций.

Терминал Бреслер-0107.200

Устройства серии 0107.200 необходимы для обеспечения защиты, автоматизации и управления выключателями кабельной и воздушной линии или линии к ТСН.

Их базовые функции:

• обеспечение МТЗ; ЗОЗЗ;
• выявление поврежденных фидеров;
• обеспечение дуговой защиты, ГЗ, ЗМН;
• включение резервного источника;
• повторное автовключение;
• АЧР;
• обеспечение контроля выключателя с использованием ДУ и без;
• блокировка частых включений;
• автоматическое восстановление питания при отключении основной линии;
• обеспечение контроля привода и управляющих цепей;
• выставление ограничений на включение при деактивации автомата ШП.

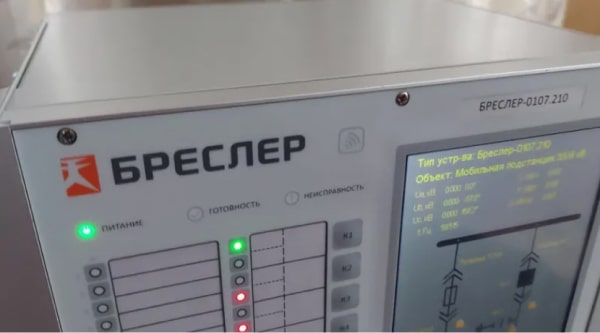

Терминал Бреслер-0107.210

Серия 0107.210 служит для защиты, автоматизации, упрощения управлением рабочим или резервным вводом на секцию распределительных шин.

Общий набор функций:

• загрубление первой ступени, ускорение второй и третьей ступеней при нажатии на выключатель;
• поддержка схемы ЛЗШ;
• обеспечение защиты по электротоку и по коэффициенту несимметрии;
• ЗМН и ЗДЗ;
• обеспечение защиты от процесса потери питания;
• автовключение с запретом и автоматическое выключение при выявлении перегрузки;
• ВНР после автоввода резерва;
• управление выключателями на месте и удаленно;
• блокировка частых включений;
• осуществление контроля над приводом и соответствующими управляющими цепями;
• передача данных.

Терминал Бреслер-0107.220

Серия 0107.220 разработана для защиты, автоматического контроля и управления секционными включателями.

Общий набор функций:

• загрубление первой ступени при зажатии выключателя;
• ускорение второй и третей ступени;
• контроль пуска относительно напряжения;
• обеспечение ЛЗШ, ЗОФ и ЗДЗ;
• сбор данных о состоянии оборудования;
• резервирование в случае отказа самого выключателя;
• автоввод резерва;
• блокировка при сигнале отключения от защитных механизмов;
• осуществление контроля включателя на расстоянии и на месте;
• выставление ограничений по частому включению;
• блокировка функции включения.

Терминал Бреслер-0107.230

Модели серии 0107.230 выпускаются для обеспечения групповой защиты по показателям напряжения и частоты, выполнения функций автоматики, упрощения управления и т.д.

Их базовые опции:

• отслеживание показателей (температуры, давления);
• обеспечение ЗМН, ЗПН, ЗПЧ, ЗДЗ;
• недопущение лавины частоты и большого дефицита мощности;
• исполнение импульсного и длительного режима выдачи команд АЧР;
• автоввод резерва;
• пуск АВР.

Терминал Бреслер-0107.240

Серия 0107.240 разработана для обеспечения функций защиты, автоматизации, управления включателями и сигнализацией батарей статических конденсаторов. Ее общий набор функций:

• обеспечение МТЗ; ЗОЗЗ; НбЗ, ЗПТ; ЗОФ; ЗДЗ; ЗПН; ЗМН;
• определение (выявление) деформированного фидера при ОЗЗ;
• управление пуском;
• резервирование ОВ;
• повторная автовключение;
• АУВ;
• осуществление местного и удаленного управления включателями;
• блокирование частого включения;
• проверка готовности  привода и цепей;
• блокировка включения.

Терминал Бреслер-0107.250

Системы серии 0107.250 выпущены для исполнения защитных функций; обеспечения автоматики и управления выключателями или сигнализацией двигателя, обладающего мощностью менее 5 МВт.

Основные их опции:

• обеспечение МТЗ; ЗОЗЗ,
• выявление деформированного фидера (ОПФ) при ОЗЗ;
• обеспечение ЗОФ, ЗДЗ, ЗМН;
• обеспечение защиты по мощности, нагрузкам и перегрузам;
•  обеспечение защиты от несинхронного хода, длительного пуска и блокирования ротора;
• выставление запретов по кол-ву пусков;
• резервирование ОВ;
• повторное автовключение;
• прием сигналов автоматической частотной разгрузки;
• АУВ;
• местное и удаленное управление включателями;
• блокировка частого включения.

Терминал Бреслер-0107.260

Системы серии 0107.260 задействуются для релейной защиты, автоматики, регулировки выключателей и управления сигнализацией разного рода двигателей с мощностью выше 5 МВт. Опции:

• обеспечение ДТЗ, МТЗ, ЗОЗЗ;
• выявление неисправного фидера (ОПФ) при ОЗЗ;
• обеспечение ЗОФ, ЗДЗ;
• обеспечение ЗМН и защиты по мощности;
• защита от несинхронного хода, нагрузок и перегрузок, долгого пуска и блокирования ротора;
• выставлений ограничений по кол-ву пусков;
• резервирование ОВ;
• получение и обработка сигналов АЧР;
• осуществление контроля выключателя на месте и удаленно;
• блокирование частого включения;
• выставление ограничений на включение при выключении установки ШП.

Комплектность средства измерений

К терминалу защиты и автоматики «Бреслер-0107»  прилагается:

1. ПО – 1 штука.  Предназначено для управления устройством. Упрощает процесс взаимодействия с многопроцессорным терминалом.
2. Инструкция по использованию – 1 экземпляр. Включает в себя подробные указания по эксплуатации, описания функциональных возможностей устройства и руководство по устранению возможных неисправностей в его работе.
3. USB-накопитель  – 1 штука. Используется для хранения и переноса данных, а также для обновления программного обеспечения и конфигураций терминала.
4. Сетевой фильтр СФ 1 – 1 экземпляр. Обеспечивает надежную работу устройства и предотвращает его выход из строя.

Прочие элементы можно приобрести отдельно через создание нового заказа.

Поверка

Поверка проводится согласно методике, указанной в технической документации по эксплуатации (приложение к руководству БРС-07.ХХТ-Д001 РЭ), утвержденной управленцем ГЦИ СИ ФБУ «Нижегородский ЦСМ».

Основные средства, необходимые для проведения поверки:

• Поверочное устройство УППУ-МЭ 3.1К.
