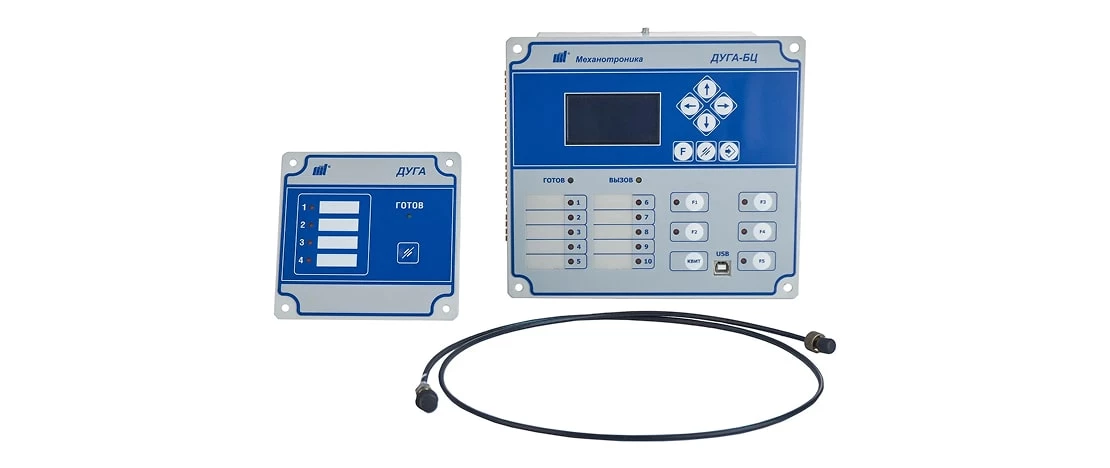

Регистратор дуговых замыканий ДУГА-О

Дуговые замыкания в электроустановках представляют серьезную опасность, способную привести к значительному ущербу оборудования и угрозе жизни обслуживающего персонала. При возникновении электрической дуги температура в месте замыкания может достигать нескольких тысяч градусов Цельсия, что вызывает разрушение изоляции, оплавление токоведущих частей и возгорание окружающих материалов.

Для предотвращения подобных аварийных ситуаций разработано специальное устройство защиты - регистратор дуговых замыканий. Одним из современных и эффективных решений в данной области является регистратор дуговых замыканий ДУГА-О, производимый компанией "Механотроника".

Назначение

Регистратор дуговых замыканий ДУГА-О предназначен для защиты электрооборудования напряжением 6-35 кВ от дуговых замыканий в комплектных распределительных устройствах (КРУ), комплектных трансформаторных подстанциях (КТП) и других электроустановках.

Основными задачами устройства являются:

• обнаружение светового излучения электрической дуги в контролируемых отсеках КРУ;
• формирование сигналов управления на отключение выключателей для локализации аварии;
• сигнализация о возникновении дугового замыкания;
• регистрация параметров аварийных событий;
• самодиагностика и контроль исправности волоконно-оптических датчиков.

Устройство может применяться:

• на электрических подстанциях;
• в распределительных пунктах;
• на промышленных предприятиях;
• в системах электроснабжения объектов различного назначения.

ДУГА-О обеспечивает надежную защиту оборудования благодаря высокому быстродействию и селективности срабатывания, что позволяет минимизировать последствия дуговых замыканий и предотвратить развитие аварийных ситуаций.

Технические характеристики

Регистратор дуговых замыканий ДУГА-О обладает следующими основными техническими характеристиками:

Параметры питания:

• номинальное напряжение оперативного тока: 220 В (постоянный или переменный);
• рабочий диапазон напряжения: 88-264 В;
• Потребляемая мощность: не более 7 Вт.

Характеристики входных цепей:

• количество волоконно-оптических датчиков: до 12 шт.;
• длина волоконно-оптического датчика: до 20 м;
• количество дискретных входов: 4 шт.;
• номинальное напряжение дискретных входов: 220 В.

Характеристики выходных цепей:

• количество выходных реле: 6 шт.;
• коммутационная способность контактов реле: при замыкании - 10 А, при размыкании - 0,15 А (постоянный ток);
• максимальное коммутируемое напряжение: 264 В.

Временные характеристики:

• время срабатывания защиты: не более 9 мс;
• время готовности после подачи питания: не более 0,5 с.

Условия эксплуатации:

• рабочий диапазон температур: от -40 °С до +55 °С;
• относительная влажность: до 98 % при +25 °С;
• атмосферное давление: от 84 до 106,7 кПа;
• степень защиты корпуса: IP40.

Устройство и работа

Конструктивно ДУГА-О выполнен в виде металлического корпуса, предназначенного для установки на переднюю панель шкафа или дверцу релейного отсека. На лицевой панели устройства расположены:

• светодиодные индикаторы состояния;
• кнопки управления;
• разъемы для подключения волоконно-оптических датчиков;
• USB-порт для подключения к компьютеру.

Принцип работы устройства основан на регистрации светового излучения электрической дуги с помощью волоконно-оптических датчиков. Датчики представляют собой полимерное оптическое волокно, которое прокладывается в контролируемых отсеках КРУ.

Алгоритм работы включает следующие этапы:

1. Непрерывный контроль светового потока через волоконно-оптические датчики.
2. При возникновении дугового замыкания происходит регистрация вспышки света.
3. Формирование сигнала на отключение соответствующего выключателя.
4. Запись информации о событии во внутреннюю память устройства.

Особенности функционирования:

• селективное отключение поврежденного участка;
• возможность работы по логической схеме "ИЛИ" или "И" с контролем тока;
• непрерывная самодиагностика системы;
• сохранение работоспособности при обрыве любого из датчиков;
• возможность проверки работоспособности с помощью встроенной системы тестирования.

Устройство имеет модульную структуру, что обеспечивает:

• простоту монтажа и обслуживания;
• возможность расширения системы;
• взаимозаменяемость компонентов;
• удобство ремонта.

Техническое обслуживание

Техническое обслуживание регистратора ДУГА-О производится в соответствии с "Правилами технического обслуживания устройств релейной защиты и электроавтоматики электрических сетей" и включает следующие виды работ:

Первичный контроль при новом включении:

• внешний осмотр аппаратуры;
• проверка монтажа и правильности подключения;
• проверка уставок и параметров настройки;
• комплексная проверка работоспособности.

Периодический контроль:

• проверка состояния волоконно-оптических датчиков;
• контроль параметров срабатывания;
• проверка взаимодействия с другими устройствами защиты;
• тестирование системы самодиагностики.

Профилактический контроль (1 раз в 3-5 лет):

• полная проверка технических характеристик;
• калибровка измерительных каналов;
• обновление программного обеспечения (при необходимости);
• замена элементов с ограниченным сроком службы.

При проведении технического обслуживания особое внимание следует уделять:

• чистоте оптических поверхностей датчиков;
• надежности крепления соединений;
• отсутствию механических повреждений;
• работоспособности системы индикации.

Маркировка, упаковка и пломбирование

Маркировка

На лицевой панели устройства нанесены:

• наименование изделия "ДУГА-О";
• товарный знак предприятия-изготовителя;
• заводской номер;
• год изготовления;
• знак соответствия техническим регламентам.

На задней панели указываются:

• схема подключения;
• обозначения клемм и разъемов;
• параметры питания;
• степень защиты оболочки.

Упаковка

Устройство поставляется в индивидуальной упаковке, включающей:

• защитную картонную коробку;
• противоударные прокладки;
• полиэтиленовый чехол;
• упаковочный лист.

В комплект поставки входят:

• Устройство ДУГА-О.
• Комплект монтажных частей.
• Паспорт.
• Руководство по эксплуатации.
• Сертификат качества.

Пломбирование

• корпус устройства пломбируется на предприятии-изготовителе;
• пломбы устанавливаются на винтах крепления крышки;
• на пломбы наносится товарный знак изготовителя;
• нарушение пломб в течение гарантийного срока прекращает действие гарантийных обязательств.

Условия хранения и транспортировки

• температура хранения: от -50 °С до +70 °С;
• относительная влажность: до 98 %;
• срок сохраняемости в упаковке: 2 года;
  допускается транспортировка любым видом транспорта в упаковке изготовителя.
