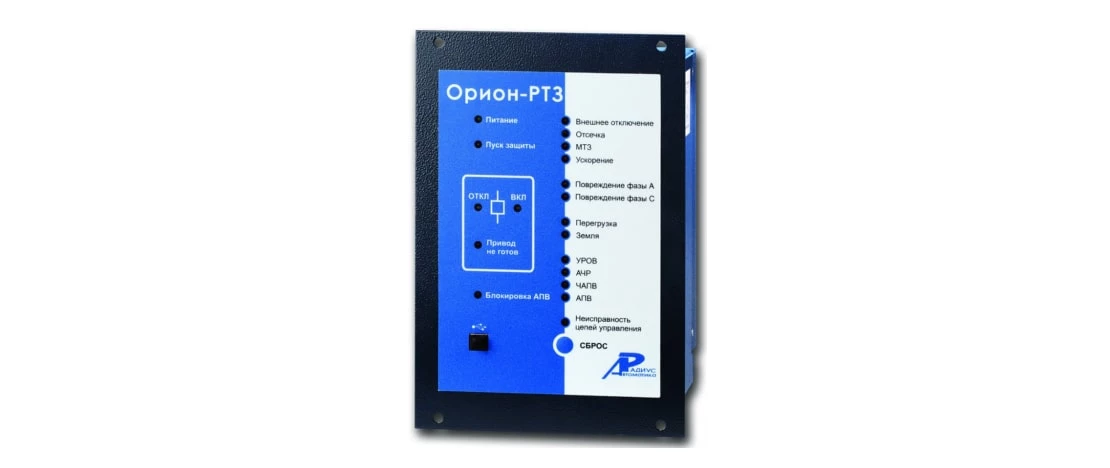

Обзор реле защиты Орион РТЗ З

Реле защиты Орион РТЗ З является современным многофункциональным устройством, предназначенным для обеспечения надежной и безопасной работы электрических сетей различного назначения. Данное реле совмещает в себе широкий набор функций релейной защиты, противоаварийной автоматики и мониторинга параметров электрической сети, что позволяет использовать его в качестве комплексного решения для электроэнергетических объектов.

Назначение изделия

Реле защиты Орион РТЗ З - это современное многофункциональное устройство, предназначенное для обеспечения комплексной защиты и автоматического управления оборудованием электрических сетей различного назначения. Данное устройство разработано для широкого применения в распределительных, магистральных и промышленных электрических сетях, а также на объектах электроэнергетики.

Основной целью применения реле Орион РТЗ З является обеспечение надежной и бесперебойной работы электрических систем путем реализации функций релейной защиты, противоаварийной автоматики и мониторинга параметров электрической сети. Использование этого устройства позволяет значительно повысить уровень безопасности, сократить время ликвидации аварийных ситуаций, а также оптимизировать режимы работы электрооборудования.

Технические характеристики

Реле защиты Орион РТЗ З обладает широким набором технических характеристик, обеспечивающих его эффективное применение в различных электрических сетях:

• Номинальное напряжение питания: 220 В переменного тока, 110/220 В постоянного тока.
• Диапазон рабочих температур: от -40 °С до +55 °С.
• Степень защиты корпуса: IP54.
• Габаритные размеры: 261 x 170 x 107 мм.
• Масса: не более 5 кг.
• Количество дискретных входов: 10.
• Количество дискретных выходов: 8 (13).
• Количество аналоговых входов: 2.
• Протоколы передачи данных: МЭК 60870-5-101/103/104, Modbus RTU/TCP, МЭК 61850.

Данные технические характеристики обеспечивают широкую сферу применения реле защиты Орион РТЗ З, позволяя использовать его в различных климатических условиях, а также интегрировать в разнообразные системы телемеханики и автоматизации.

Функции защиты

Реле защиты Орион РТЗ З обладает всесторонними возможностями по обеспечению комплексной защиты электрических сетей и оборудования. Данное устройство реализует широкий спектр функций релейной защиты, позволяющих обеспечить надежную защиту от разнообразных аварийных ситуаций.

В частности, реле Орион РТЗ З обеспечивает следующие виды защиты:

• Максимальная токовая защита (МТЗ) - защита от коротких замыканий и перегрузок по току.
• Защита от замыканий на землю (ЗНЗ) - защита от однофазных замыканий на землю.
• Дистанционная защита (ДЗ) - селективная защита линий электропередач от междуфазных коротких замыканий.
• Токовая отсечка (ТО) - быстродействующая токовая защита от коротких замыканий.
• Защита от повышения/понижения напряжения (ЗНП/ЗНН) - защита от отклонений напряжения от допустимых пределов.
• Защита от повышения/понижения частоты (ЗПЧ/ЗНЧ) - защита от отклонений частоты от допустимых пределов.
• Защита от несимметрии напряжений (ЗНС) - защита от несбалансированных режимов работы.
• Защита от перегрузки (ЗП) - защита от превышения допустимых нагрузок.
• Дифференциальная защита (ДЗЛ) - высокочувствительная защита трансформаторов и линий от внутренних повреждений.

Такой комплексный набор функций релейной защиты позволяет реле Орион РТЗ З обеспечивать всестороннюю защиту электрических сетей от широкого спектра аварийных ситуаций, включая короткие замыкания, перегрузки, отклонения параметров и другие нарушения нормального режима работы.

Функции автоматики

Помимо функций релейной защиты, реле Орион РТЗ З также реализует ряд важных функций автоматического управления электрическими сетями:

• Автоматическое повторное включение (АПВ).
• Автоматическое включение резерва (АВР).
• Управление коммутационными аппаратами.
• Регулирование напряжения.
• Автоматическое ограничение перегрузки.
• Синхронизация генераторов.
• Учет и регистрация параметров электрической сети.

Благодаря данным функциям, реле Орион (РЗА) позволяет обеспечивать автоматическое восстановление электроснабжения, оптимизацию режимов работы оборудования, а также сбор и обработку данных для последующего анализа и мониторинга.

Эксплуатационные возможности

Реле защиты характеризуется высокой надежностью, удобством эксплуатации и широкими возможностями по интеграции в системы автоматизации. Основные эксплуатационные преимущества устройства Орион:

• Высокая точность и быстродействие срабатывания защит.
• Возможность конфигурирования и настройки под конкретные требования объекта.
• Встроенные средства самодиагностики и контроля исправности.
• Удобный и интуитивно понятный интерфейс для оперативного управления.
• Поддержка различных протоколов передачи данных для интеграции в SCADA-системы.
• Возможность резервирования питания и дискретных входов/выходов.
• Расширенные возможности регистрации и хранения параметров электрической сети.

Совокупность данных эксплуатационных характеристик обеспечивает высокую надежность, гибкость и удобство применения реле Орион РТЗ З в различных электрических сетях.

Исполнения (модификации)

Устройство Орион РТЗ З выпускается в нескольких модификациях, различающихся по способу монтажа и напряжению оперативного питания.

• Модификация с передним присоединением (Орион РТЗ П). Данная версия устройства предназначена для установки на глухую стену или другую вертикальную поверхность. Такое исполнение позволяет упростить размещение реле на объекте и обеспечивает удобный доступ к элементам управления и индикации, расположенным на передней панели.
• Модификация с задним присоединением (Орион РТЗ З). Реле данного исполнения предназначено для встраивания в электрические щиты или шкафы. Такая конструкция обеспечивает компактность размещения устройства и удобство подключения внешних цепей через клеммные колодки, расположенные на задней стороне корпуса.

По напряжению оперативного питания реле Орион РТЗ З выпускается только в исполнении на 220 В переменного тока частотой 50 Гц. Данное напряжение является стандартным для большинства электроэнергетических объектов и позволяет интегрировать устройство Орион РТЗ в существующие системы.

Состав изделия

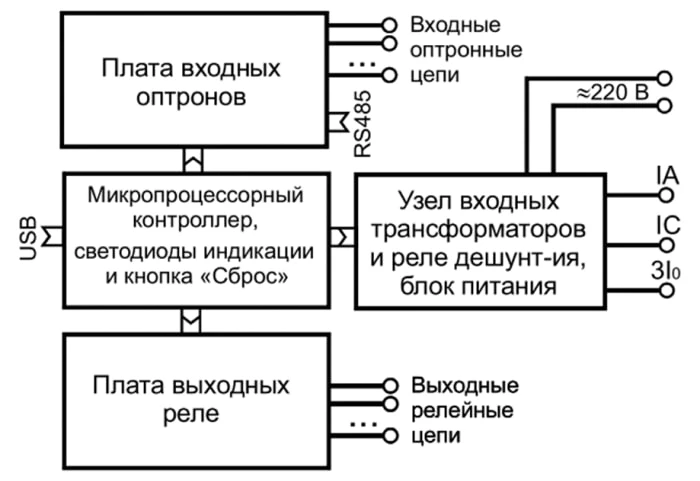

В состав реле защиты Орион РТЗ З входят следующие основные компоненты:

• Центральный процессорный модуль.
• Модули ввода/вывода дискретных сигналов.
• Модули ввода аналоговых сигналов.
• Модуль питания.
• Коммуникационный интерфейсный модуль.
• Модуль сигнализации и индикации.
• Корпус с монтажной панелью.

Данная модульная структура обеспечивает гибкость конфигурирования реле под требования конкретного применения, а также упрощает техническое обслуживание и ремонт устройства.

Конструкция изделия

Реле защиты Орион РТЗ З выполнено в металлическом пылевлагозащищенном корпусе со степенью защиты IP54. Конструкция корпуса предусматривает возможность настенного или щитового монтажа, а также расширения за счет установки дополнительных модулей ввода/вывода.

Внутри корпуса размещаются печатные платы с электронными компонентами, объединенные в функциональные модули. Коммутация между модулями осуществляется через разъемные соединения, что упрощает процесс технического обслуживания и ремонта устройства.

Для обеспечения безопасности и предотвращения несанкционированного доступа, на корпусе реле предусмотрены места для пломбирования. Маркировка, нанесенная на корпус, содержит основные технические характеристики и серийный номер изделия.

Маркировка и пломбирование

На корпусе реле Орион РТЗ З нанесена следующая маркировка:

• Наименование изделия.
• Товарный знак производителя.
• Заводской (серийный) номер.
• Номинальные параметры электропитания.
• Год изготовления.
• Степень защиты корпуса.
• Обозначение технических условий.

Для предотвращения несанкционированного доступа к внутренним элементам реле на корпусе предусмотрены специальные места для пломбирования. Целостность пломб контролируется при проведении технического обслуживания и ремонта устройства.

Таким образом, реле защиты Орион РТЗ, цена которого представлена на сайте, представляет собой высокотехнологичное многофункциональное устройство, обеспечивающее комплексную защиту и автоматическое управление электрическими сетями различного назначения. Его широкие технические возможности, надежность и удобство эксплуатации позволяют применять данное реле в широком спектре объектов электроэнергетики.
