Микропроцессорные устройства релейной защиты и автоматики РЗА «МИР 100»

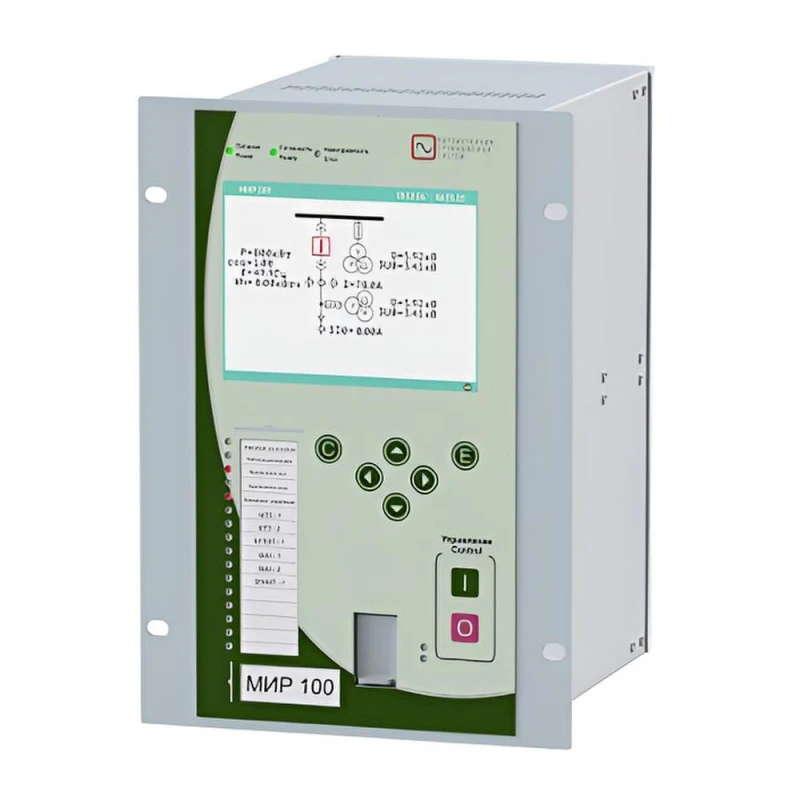

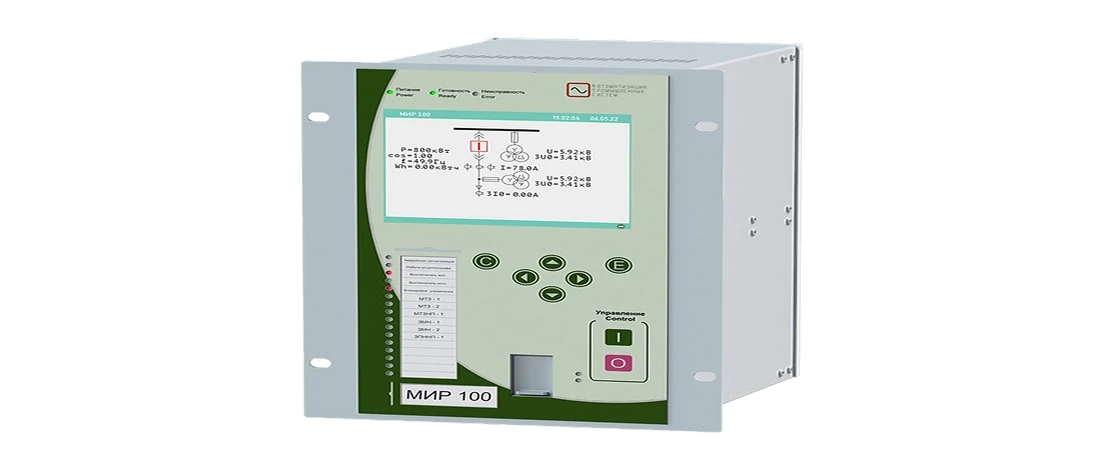

Терминалы серии РЗА «МИР 100» представляют собой микропроцессорные устройства, предназначенные для релейной защиты, осциллографирования, измерения, регистрации, сигнализации и контроля распределительных сетей с напряжением до 35 кВ.

Устройства выполнены на микропроцессорной базе и включают несколько унифицированных модулей, которые могут комбинироваться в различных конфигурациях. Терминал работает на основе единого программного обеспечения.

Назначение терминалов серии МИР 100

Микропроцессорные устройства релейной защиты РЗА МИР специально разработано для реализации надежной защиты электросетей с высоким напряжением на промышленных предприятиях и электростанциях. Терминалы РЗА устанавливаются в релейных блоках типа КРУ, КСО, КРУН. Также возможен монтаж в шкафах, на панелях, главных щитках контроля АЭС, ГЭС, подстанций. Система может использоваться в сетях с постоянным, переменным и выпрямленным током. Программирование позволяет модифицировать схемы с учетом специфики объекта.  Обычно применяется в схемах вторичной коммутации распределительных устройств.

Система обеспечивает включение реле синхронно между двумя источниками или же выполняет функцию самостоятельного синхронизатора. Вне зависимости от типа защищаемой электросистемы в блоке управления интегрировано общее ПО, которое контролирует работу модулей.

Основные технические характеристики

Система МИР 100 выполняет расширенные функции защиты электрических сетей любого формата. С помощью изменения количества и последовательности подключения модулей можно менять конфигурации автоматики в зависимости от поставленных задач и масштаба предприятия.

• Технические характеристики терминала «Мир 100» включают следующие параметры:
• Компактные размеры – ширина × высота × глубина: 196 × 276 × 220 мм (глубина без учета клемм).
• Диапазон напряжения сети – 140 – 265 В.
• Устойчивость к внешним воздействиям – рабочая температура от -10 °С до +40 °С, защита от влаги IP54.
• 12 налоговых входов.
• Число дискретных входов/выходов – 24/16 (4 скоростных).
• Программное обеспечение MIRAPS.
• Функция самодиагностики – автоматическое выявление неисправностей.
• Встроенная карта памяти на 8 Гб.
• Библиотека данных – сохраняет порядка 100 осциллограмм.
• Регистратор аварий.
• Поддерживаемые протоколы связи – МЭК 61850, Modbus-TCP, Modbus-RTU, SNTP, FTP.
• Интерфейс Ethernet RJ-45, порты RS-485, USB.
• Вес – 5 кг.

По запросу заказчика могут быть установлены дополнительные дискретные входы/выходы, а также канал подключения с монитором.

Состав изделия

Конструкция терминала «МИР 100» включает в себя следующие компоненты:

• Микропроцессорный блок – основной элемент устройства, отвечающий за обработку данных и выполнение функций защиты и автоматики.
• Интерфейсный модуль – обеспечивают связь с внешними системами и устройствами для передачи данных и управления.
• Измерительный блок – предназначены для сбора и анализа параметров электрической сети, таких как ток, напряжение и частота.
• Модули сигнализации – обеспечивают индикацию состояния системы и позволяют оператору взаимодействовать с устройством.

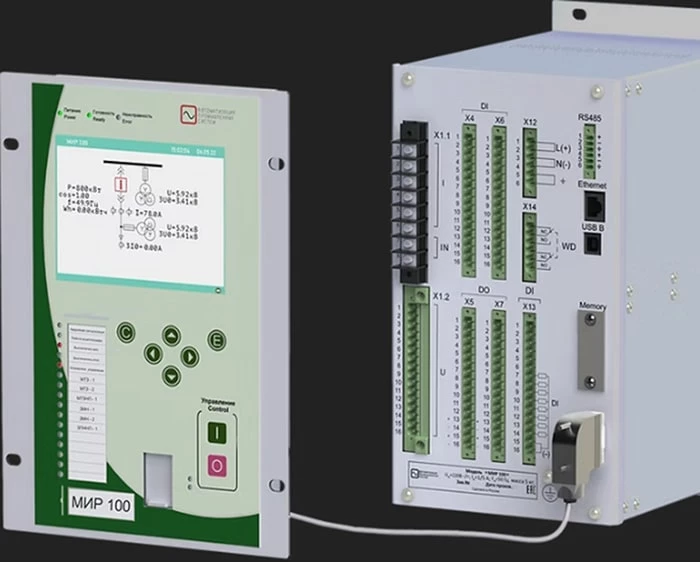

Металлический корпус состоит из двух частей: основание с передней лицевой панелью и верхней крышкой. На передней панели находятся отверстия для крепления. К задней стенке крепятся платы с наружными клеммами для подключения фаз, реле, дискретных входов и сетевого интерфейса. Лицевая часть содержит блок управления с кнопками включения/выключения, сброса, светодиодные индикаторы, цифровой экран.

Основные параметры защит: функции устройства

В зависимости от конфигурации микропроцессорные устройства автоматики МИР могут выполнять следующие функции:

• Контроль синхронизации.
• Однофазная защита.
• Дистанционная защита.
• Направленная защита мощности.
• Токовая защита обратной последовательности.
• Резервирование срабатывания выключателя.
• Блокировка при неисправностях.
• Автоматическое включение.
• Ввод резерва.
• Восстановление режима.
• Защита максимальной/минимальной частоты.
• Затянутый пуск/блокировка ротора.
• Определение места повреждения.
• Измерение напряжения тока.
• Логическая защита шин.

Электрическая изоляция системы выдерживает пиковое напряжение до 2000 В сроком до 1 минуты (при частоте 50 Гц). Микросхемы, размещенные в корпусе, отделены от основных источников оперативного тока. После включения блока размер импульса составляет 2 А в течение 1 мс. Полная готовность терминала достигается через 2 с. Устройство сохраняет заданные настройки алгоритмов после длительных простоев. Надежность работы достигается аппаратным программированием и резервными опциями на случай аварийных происшествий.

Маркировка и пломбирование

Микропроцессорное устройство защиты МИР маркируется согласно инженерно-технической документации. Качество соответствует стандарту ГОСТ 18620-86. Обозначение маркировки – ТР ТС 004/2011, 020/2011.

На задней панели корпуса наклеена этикетка, содержащая информацию об изготовителе, товарный знак, номер модели, номинальное напряжение, заводской номер, дата изготовления, QR-код для сканирования. Модули подлежать пломбированию с помощью опечатывания конструкции.

Упаковка

При транспортировке оборудование упаковывается в герметичную тару с обозначением хрупкости и необходимости защиты от влаги. Упаковочные материалы завода-изготовителя соответствуют требованиям руководству по эксплуатации. Монтаж терминала должен проводиться квалифицированными специалистами с надлежащим опытом работы. При поставке устройство имеет заводские настройки, которые в случае необходимости могут быть изменены по запросу заказчика.

Купить релейную автоматику РЗА «МИР-100» можно в компании «Магазин энергетики». Компания является ведущим поставщиком электрооборудования на российском рынке с 10-летним опытом работы. Для заказа товара оставьте заявку на сайте или свяжитесь с менеджером по телефону. На сайте вы найдете и другое электрооборудование, а также аналоговые установки автоматического контроля.
