Реле защиты Сириус-2-С-5А-220В-И1

Описание устройства

Данное устройство может служить средством релейной защиты с автоматикой и управлением, сигнализирующим при помощи секционного выключателя, номинальное напряжение составляет 3-35 кВ.

Исполнение данного вида в максимальной степени способно к выполнению функций при создании подстанций цифрового вида, есть возможность применения Смарт Грид. Особое исполнение БПТ может применяться на подстанциях, где используется электричество переменного оперативного типа.

Сириус-2-С-5А-220В-И1 одобрено «Россетями», лицензировано для АЭС и сертифицировано в системе по требованиям «Газпрома».

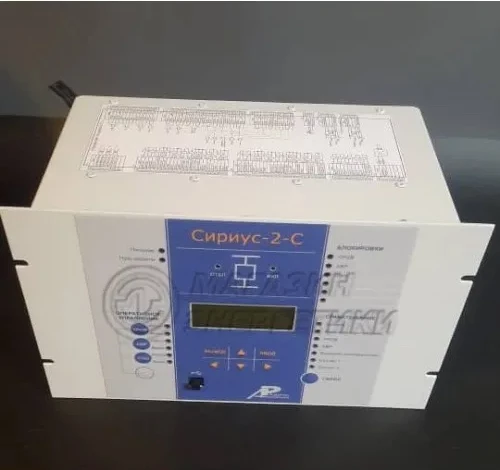

Реле Сириус-2-С-5А-220В-И1 помещено в специальный металлический корпус с высоким уровнем защиты от проникновения влаги и пыли. Он надежно защищает внутреннюю конструкцию прибора, его важные составные части от механических повреждений. Это существенно продлевает срок службы устройства, делает его долговечным в работе, если обеспечить ему рекомендованные производителем условия эксплуатации. Передняя часть корпуса оснащена специальной пластиной с вырезами для монтажа.

В лицевой части устройства размещена панель управления. Она очень проста, и разобраться с ее элементами не составит проблемы. Поможет в этом деле идущая в комплектации к устройству специальная инструкция. В ней указано, за что отвечает та или иная функциональная клавиша или коммуникационный разъем.

В перечень технических характеристик устройства входит:

• 4 аналоговых выхода по току;
• 21 дискретный вход;
• 12 либо 21 входных дискретных сигналов;
• вес не выше 7 кг;
• размеры или габариты 190х305х215 мм.

 Уровень защищенности лицевой панели от пыли и влаги у устройства очень высокий и соответствует IP52. Внутренняя же часть корпуса не так сильно защищена. Ее уровень соответствует IP20.

Это микропроцессорное устройство может бесперебойно функционировать при уровне влажности 98 %. Оно не потеряет своих свойств, не будет подвержено повышенному износу, будет стабильно выполнять свою работу в температурном диапазоне от –40 °C до +55 °C.

Срок службы устройства, если придерживаться указанного в инструкции режима его использования, составит 25 лет.

Микропроцессорные устройства релейной защиты Сириус достаточно простые и легко настраиваются, программируются. Приборы практически не требуют технического обслуживания.

На блок релейной защиты Сириус 2С цена сравнительно невысокая. Устройство быстро окупается и оправдывает свое приобретение в ходе эксплуатации.

Это обеспечивает широкие возможности для применения реле Сириус-2-С-5А-220В-И1, его использования в различных схемах и системах. Оно обеспечивает надежную защиту, быстрое срабатывание при возникновении тех или иных нештатных ситуаций и сигнализацию о неполадках в определенных случаях, если автоматика не сработала.

Покупая это устройство, вы получаете надежную и недорогую защиту, которая прослужит длительный период времени.

Функции защиты устройства 6-35 кВ Сириус-2-В

Устройство имеет функции защиты:

• увеличенная защита тока через три ступени, что профилактирует повреждения между фазами, контроль осуществляется как над двух-, так и над трехфазными токоподачами;
• автоввод ускорения произвольных ступеней защиты (МТЗ) на любое действие с выключателем;
• автозащита фазного обрыва.

Устройство релейной защиты Сириус-2-С-5А-220В-И1, используемое в электрических сетях, токовое напряжение в которых находится в диапазоне от 6 до 35 кВ, и оснащенное АВНР, выполняет такие функции:

1. включение, а также автоматическое отключение в зависимости от установленных  команд, предусматривающих недопущение очень частых включений;
2. подключение различных систем, обеспечивающих защиту от таких факторов, как однофазное либо дуговое замыкание на землю;
3. сигнализация в случае автоматического несрабатывания выключателя;
4. восстановление в автоматическом режиме алгоритмов работы устройства после подачи питания из альтернативных источников;
5. подача сигнала, если выключатель не срабатывает;
6. его отсоединение от нижестоящих выключателей.

Что может дополнительно?

Электроустройство имеет следующие допфункции: определяется тип дефекта, когда срабатывает защита, фиксируются электротоки в аварийных ситуациях и замеряется время запуска электрозащиты, выключение устройства отключения.

Также микропроцессорная релейная защита Сириус имеет встроенные часы-календарь. Они могут быть сверены и синхронно работать в единой системе с подобными устройствами, которыми оснащаются подстанции и станции. Возможно проведение замеров напряжения на определенный момент времени, мощности фазных токов. Дополнительно устройство также может быть оснащено реле и светодиодной индикацией, иметь встроенный регистратор событий и также осциллограф.

К числу прочих функций релейной защиты Сириус 2 относится:

• возможность использования устройства для ускоряющей отсечки;
• защита питающего фидера от обрыва фазы;
• подача сигнала в случае возникновения замыкания одной фазы на землю;
• защита от снижения напряжения в сети до минимума;
• защита шин с использованием логического алгоритма.

Эксплуатационные возможности устройства

Выполняя защитные, автоматические и управленческие задачи, устройство Сириус 2 В 5 А может задавать интерконфигурацию, вводить и хранить величины токовых значений на электрозащите и в автоматических составляющих, контролировать и индицировать позицию прибора выключения и т. д. Релейная защита может определять локации повреждений на воздушных линиях.

Кроме этого, реле для обеспечения защиты токовых сетей Сириус-2-С-5А-220В-И1 обладает такими эксплуатационными возможностями:

• защита систем, осуществляющих управление, а также автоматики определенных силовых установок для обеспечения выполнения требований ПТЭ и ПУЭ;
• передача данных по имеющей место аварии, произведение ввода и внесение изменений в ранее выполненные установки;
• постоянный контроль устройства на предмет его работоспособности, выполнение самостоятельной диагностики на протяжении всего периода функционирования устройства;
• в случае выхода прибора из строя блокировка выходов с целью недопущения ложных его срабатываний;
• прием дискретных сигналов для обеспечения управления и отключения, формирование команд предупредительной, аварийной сигнализации, а также управления.
• с целью достижения высокого уровня защиты от помех осуществление включения питания, выполнение гальванической развязки выходов и входов;
• изоляция выходов и входов устройства отличается высоким уровнем прочности, как та, что расположена между самими входами и выходами, так и размещенная между ними и корпусом.

Особенности БПТ

В варианте БПТ устройство релейной защиты Сириус может запитывать терминал на цепи в случае просадок напряжения большой глубины. Выходное отключающее реле в этом исполнении может действовать на конденсатор с предварительной зарядкой.

Кроме этого, реле Сириус-2-С-5А-220В-И1, обеспечивающее защиту токовых сетей, имеет такие особенности:

• возможность функционирования по алгоритму «с дешунтированием» совместно с катушками автоматического отключения, а также выключателями;
• обеспечение подключения определенных дискретных входов вырабатываемого из внутреннего развязанного напряжения, питающего терминал;
• использование бистабильного реле для того, чтобы создавать энергонезависимый импульс, указывающий на аварийное отключение при отсутствии основного питания устройства;
• полное сочетание и соответствие характеристик и свойств этого пробора с прочими моделями под маркой «Сириус-2».

При этом имеются естественные неполадки рабочего прибора Сириус-2-С-5А-220В-И1, которые тоже являются особенностями этого БПТ. Блок релейной защиты Сириус не повреждается и не может срабатывать ложно в следующих ситуациях:

• если его снять и после этого выполнить подачу тока. В случае прерывания подачи питания независимо от временных промежутков устройство впоследствии восстанавливает свою работоспособность;
• в случае подачи постоянного тока, имеющего обратную полярность с определенным напряжением;
• если произошло замыкание на землю.
