Назначение устройств (ZX 110, ZX 122/123, ZX 124)
Микропроцессорные устройства РЗА серии ZX PREMKO – высокотехнологичные и многофункциональные решения, предназначенные для обеспечения надежной релейной защиты и автоматики в электроэнергетических системах различного назначения. Микропроцессорное устройство релейной защиты разработано с использованием передовых технологий и предлагают широкий спектр функциональных возможностей.
Основное применение устройств серии ZX PREMKO – защита электрических машин, генераторов, трансформаторов и линий электропередачи от коротких замыканий и перегрузок, а также обеспечение управления и телемеханики электрических присоединений. Они находят широкое применение на подстанциях энергетических компаний, промышленных и сельскохозяйственных объектах, а также на объектах железнодорожного и городского электротранспорта.

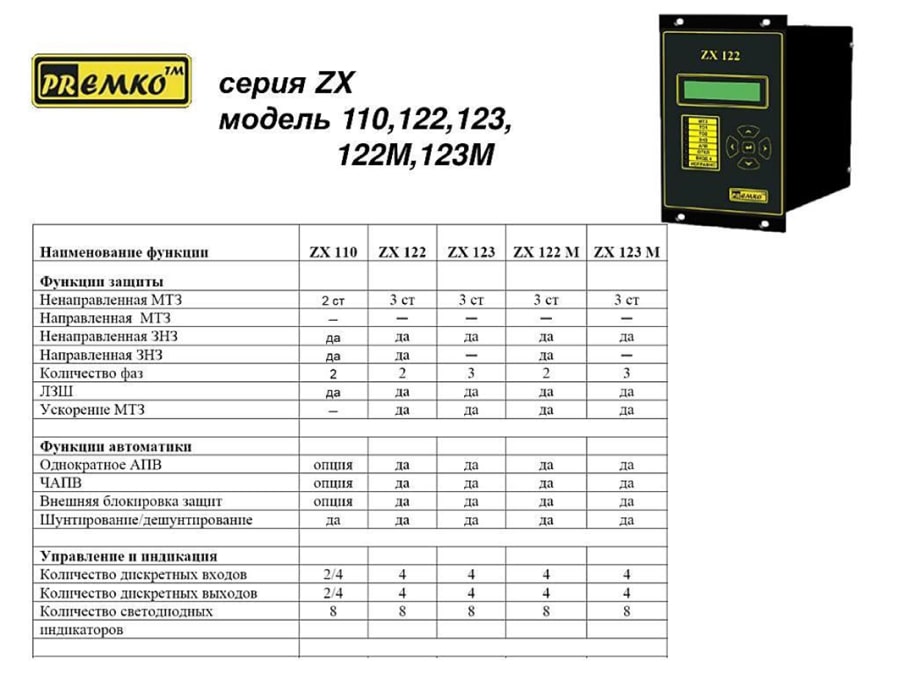

В линейке представлены различные модели, каждая из которых обладает уникальным набором функций. Так, модель ZX 110 предлагает базовые функции максимальной токовой защиты, токовой отсечки, защиты от замыканий на землю и автоматического повторного включения. Более сложные устройства ZX 122/ZX 123 дополнительно обеспечивают двух- или трехступенчатую максимальную токовую защиту, токовую отсечку в двух ступенях, защиту от замыканий на землю, автоматическое повторное включение и логическую защиту шин. Флагманская модель ZX 124 отличается всесторонним контролем тока и напряжения, а также расширенными возможностями автоматического управления и телемеханики.
Ключевыми преимуществами устройств серии ZX PREMKO являются их универсальность, возможность применения в сетях с различными режимами нейтрали, а также высокая надежность и помехоустойчивость, обеспечиваемые современной микропроцессорной элементной базой и специальными алгоритмами обработки сигналов. Таким образом, устройства микропроцессорной защиты и автоматики ZX PREMKO представляет собой мощный инструмент для построения надежных и эффективных систем релейной защиты и автоматики в электроэнергетических объектах различного масштаба и назначения.
Технические характеристики
Микропроцессорные устройства автоматики серии ZX PREMKO обладают следующими общими техническими характеристиками:
Питание:
- Источник постоянного или переменного оперативного тока 60-250 В.
- Комбинированный блок питания от токовых цепей и цепей напряжения.
- Максимальная потребляемая мощность не превышает 3 ВА (Вт).
Дискретные входы:
- 4 входа
- Время распознавания сигнала - 50 мс.
- Диапазон напряжения - 80-250 В (постоянный или переменный ток).
- Потребляемая мощность - 1,5 Вт на вход.
Выходные реле:
- 4 реле.
- Номинальный ток коммутации - 5 А.
Точность измерения:
- Токов фаз - не хуже 3%.
- Тока нулевой последовательности – не хуже 5%.
Характеристики основных функций защит:
Максимальная токовая защита (МТЗ):
- Ступени с независимой или зависимой (обратно пропорциональной) выдержкой времени;
- Возможность блокировки ступеней МТЗ.
Токовая отсечка (ТО):
- 2 ступени токовой отсечки.
Защита от замыканий на землю (ЗНЗ):
- Ненаправленная и направленная ступени ЗНЗ.
Автоматическое повторное включение (АПВ):
- Однократное АПВ.
При питании устройств от токовых цепей обеспечивается стабильная работа защит даже при снижении напряжения оперативного тока. Кратковременные исчезновения напряжения (менее 800 мс) фильтруются и стабилизируются в блоке питания, что повышает надежность функционирования устройств.
Расширение диапазона измерения токов достигается за счет применения в устройствах входных трансформаторов тока с двумя пределами измерения: до 60 А и до 120 А. Это позволяет более точно фиксировать токи короткого замыкания.
Для визуального контроля текущих значений токов и срабатывания защит в устройствах предусмотрен жидкокристаллический индикатор (ЖКИ) с подсветкой. Индикация поддерживается при любой освещенности.
Описание конструкции и работы

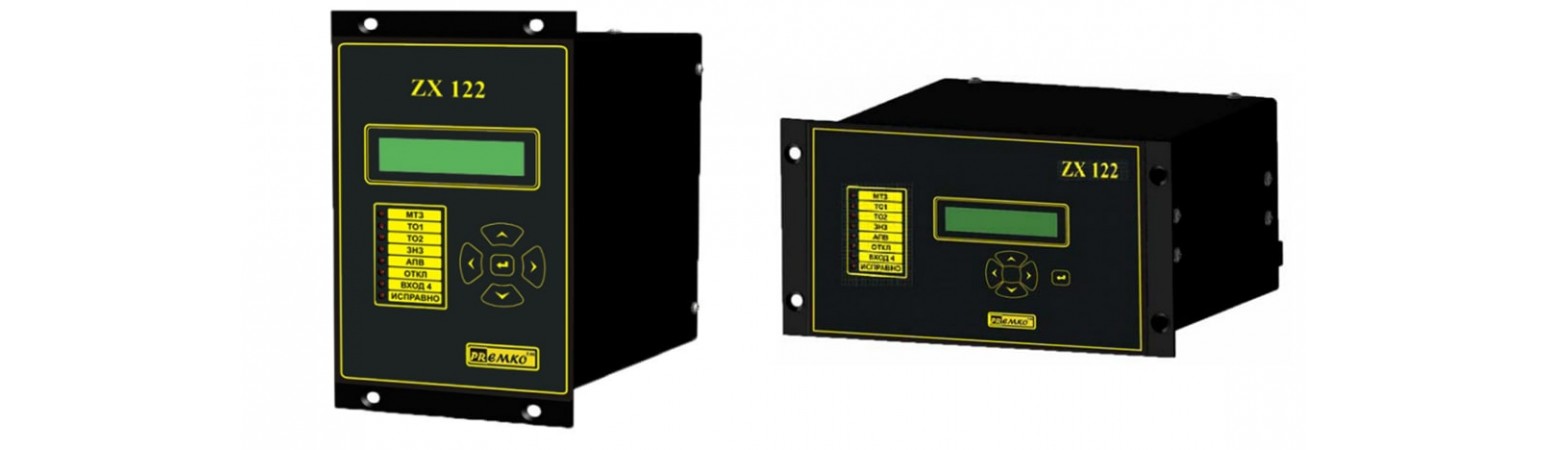

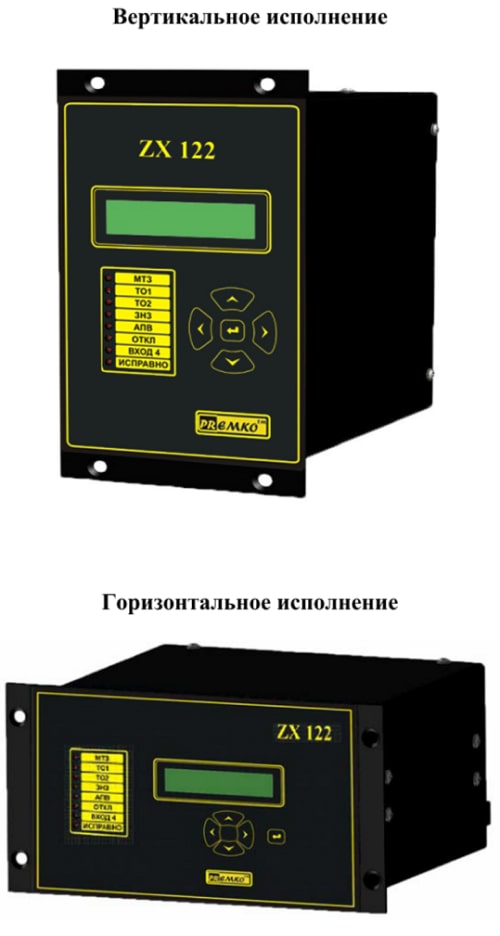

Микропроцессорные устройства релейной защиты и автоматики серии ZX PREMKO выполнены в прямоугольном металлическом корпусе с лицевой панелью, на которой размещены органы управления и индикации. Подключение внешних цепей осуществляется к клеммным зажимам на задней стенке корпуса.
Внутри устройства располагаются трансформаторы тока и напряжения, а также печатные платы с элементами функциональных блоков. Конструкция соответствует требованиям ГОСТ 12434-83.

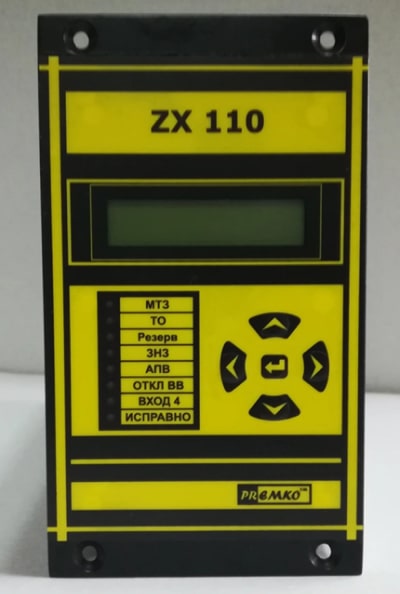

На лицевой панели устройств размещены светодиодные индикаторы, жидкокристаллический дисплей (ЖКД) и кнопки управления. С тыльной стороны находятся клеммные зажимы для подключения внешних цепей, а также болт заземления.
Работа защит в устройствах серии ZX PREMKO основана на сравнении измеренных токов (фазных и тока нулевой последовательности) с уставками срабатывания. При превышении уставок формируются сигналы пуска и срабатывания защит с соответствующими выдержками времени. Реализованы также функции АПВ, логической защиты шин, ускорения МТЗ при включении выключателя.
Особого внимания заслуживает функция логической защиты шин, совмещенная с УРОВ (устройство резервирования отказа выключателя). Она предусматривает блокировку токовой отсечки на вводе и секционных выключателях при срабатывании любой из защит присоединений, отключающих выключатель. Тем самым обеспечивается быстрое отключение короткого замыкания и предотвращается излишнее отключение секций шин.
Микропроцессорное устройство ZX 122/123 и ZX 124 могут быть включены в локальную сеть через интерфейс RS-485 для осуществления дистанционного контроля и управления. Это расширяет возможности применения данных устройств, позволяя интегрировать их в автоматизированные системы управления подстанциями.
Техническое обслуживание устройств
Техническое обслуживание устройств РЗА серии ZX PREMKO производится в соответствии с требованиями «Правил технического обслуживания устройств релейной защиты и автоматики для сетей 0,4-35 кВ». Периодичность обслуживания зависит от категории помещения, в котором установлено устройство:
- для помещений I категории - 12 или 6 лет;
- для помещений II категории - 6 или 3 года.
Техническое обслуживание включает в себя:
- внешний и внутренний осмотр устройства;
- измерение сопротивления изоляции;
- испытания электрической прочности изоляции;
- проверку уставок, функционирования защит и автоматики, а также самодиагностики;
- проверку управления коммутационным аппаратом.
Особое внимание при обслуживании уделяется проверке правильности функционирования защит и автоматики. Производится проверка срабатывания защит при имитации аварийных режимов, проверка готовности АПВ к работе, контроль точности измерения токов.
Кроме того, специалисты, обслуживающие устройства, должны проверять работоспособность органов управления и индикации, а также целостность заземляющих цепей.
По результатам технического обслуживания составляется протокол, в котором фиксируются все выявленные неисправности и принятые меры по их устранению. Данный протокол хранится вместе с эксплуатационной документацией на устройство.
Хранение и транспортировка
Микропроцессорное устройство защиты серии ZX PREMKO может транспортироваться любым видом транспорта с защитой от воздействия дождя и снега. Условия транспортирования должны удовлетворять требованиям по механическим и климатическим факторам, установленным в технических условиях на изделие.
Хранение устройств должно осуществляться в складских помещениях изготовителя или потребителя на стеллажах в потребительской или транспортной таре. Расстояние между устройствами, стенами и полом должно быть не менее 100 мм. Расстояние до обогревательных приборов - не менее 0,5 м.
Складские помещения должны быть сухими, отапливаемыми в зимнее время, с естественной вентиляцией, исключающей попадание пыли, агрессивных паров и газов, вызывающих коррозию. Относительная влажность воздуха не должна превышать 80%.
Срок хранения устройств в упаковке изготовителя в нормальных условиях хранения - не более 3 лет. По истечении этого срока перед вводом в эксплуатацию необходимо провести внешний осмотр, проверку сопротивления изоляции и электрической прочности изоляции.
