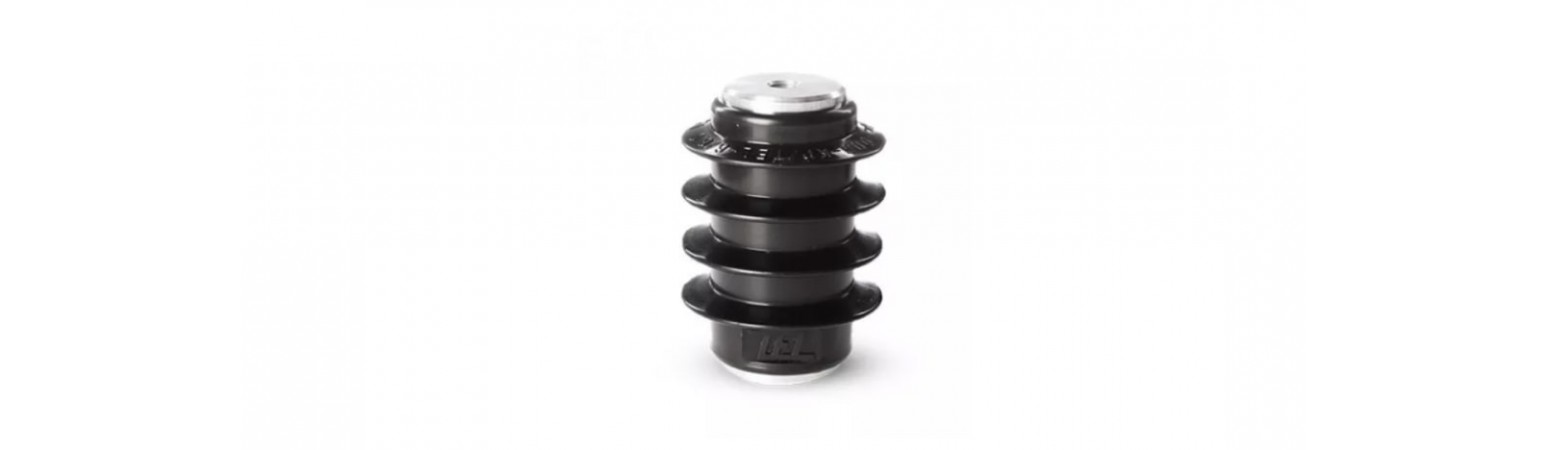

Одним из профильных направлений в работе компании «Таврида Электрик» стал выпуск ограничителей перенапряжений нелинейных (ОПН). Инженеры предприятия предложили технические решения, основанные на ведущих разработках по данному направлению, опыте эксплуатации энергосистем в России и за рубежом.
Назначение
Техника этого класса предназначена для защиты высоковольтного электрооборудования от сетевых и грозовых перенапряжений. В первом случае речь идет о предупреждении аварийных ситуаций, вызванных неполадками в энергосистеме. Ограничитель перенапряжения нелинейный устанавливают на распределительных пунктах, трансформаторных подстанциях энергетических объектов и промышленных предприятий. Функцию грозозащиты такие устройства выполняют для линий электропередач.
Область применения
В составе системы электроснабжения объекта ограничитель перенапряжений нелинейный трехфазный напряжением до 220 кВ устанавливаются на высокой стороне силовых трансформаторов, у высоковольтных выводов электродвигателей, на шинах или воздушных ЛЭП при их подключении к ячейке распределительного пункта. Чтобы защитить оборудование от коммутационных перегрузок, ОПН устанавливают со стороны переключаемого соединения.

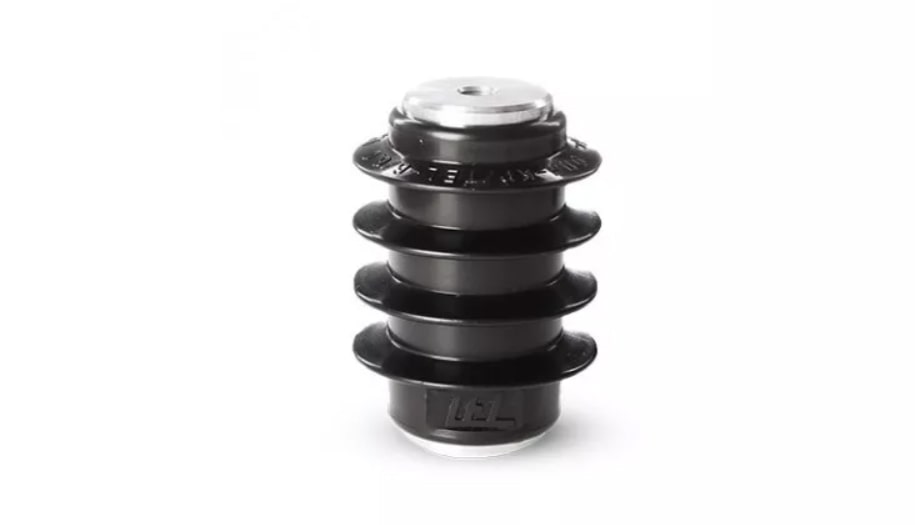

ОПН 6—110 кВ УХЛ1
Для защиты высоковольтного оборудования компания-производитель предлагает ограничители перенапряжения УХЛ1, ориентированные на эксплуатацию в сетях с компенсированной и изолированной нейтралью.
Технические характеристики и функции ОПН-РВ
Данная модификация предназначена для работы в распределительных сетях 6/10 кВ. Ограничители перенапряжений нелинейные ОПН 10 УХЛ1 обеспечивают эффективную защиту трансформаторов. Их устанавливают в местах, где воздушные линии переходят в кабельные, в пунктах, предназначенных для секционного переключения системы.
Технические характеристики и функции ОПН-РК

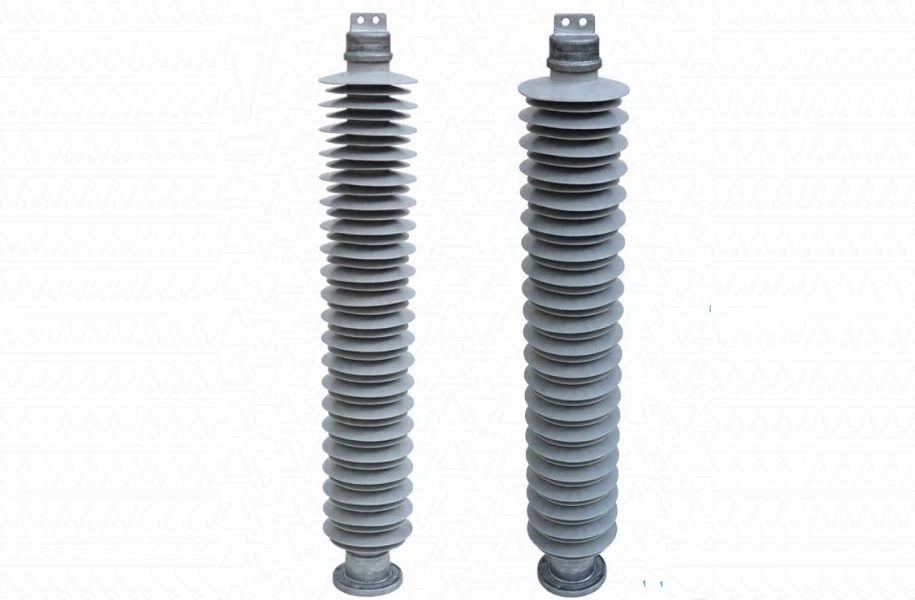

Для защиты оборудования напряжением от 35 кВ «Таврида Электрик» разработала ограничитель перенапряжения ОПН УХЛ1 серии РК. Его пропускная способность составляет 751 А при токе взрывобезопасности 40 кА. При разработке оборудования предусмотрена возможность его эксплуатации в сложных условиях (при 100 % влажности, скорости ветра до 40 м/с). При этом обеспечена высокая устойчивость конструкции к возможным механическим воздействиям. По ГОСТ 17516.1 она соответствует классу М1 для устройств, работающих в сетях 110 кВ, и М6 для модификаций, которые подключаются к линиям 35 кВ.
ОПН 3—10 кВ УХЛ2
Производитель предлагает модельный ряд ОПН, позволяющий обеспечить комплектацию практически любого производственного или энергетического объекта и обеспечить безопасность эксплуатации его оборудования.
Технические характеристики и функции ОПН-КР/TEL
В сетях 6/10 кВ данная модификация нашла широкое применение в защите от перенапряжений высоковольтных электродвигателей, трансформаторов. ОПН «Таврида Электрик» успешно работает в сетях с компенсированной и изолированной нейтралью.
Технические характеристики и функции ОПН-РТ/TEL
Основная задача данной модификации ограничителей перенапряжения УХЛ2 – обеспечение стабильной работы высоковольтного оборудования, функционирующего в условиях частого превышения допустимых параметров. Это характерно, к примеру, для трансформаторов, которые обеспечивают работу электродуговых печей.
Также модель включается в комплектацию системы электроснабжения при подключении к ней ответственного оборудования, требующего соблюдения повышенных требований безопасности в эксплуатации. Пропускная способность ОПН в данном случае составляет 760 А.
Технические характеристики и функции ОПН-РТ/TEL-3
Модификация ориентирована на защиту выпрямителей, которые входят в состав комплектации тяговых подстанций. Ограничитель перенапряжения ОПН 6 УХЛ2 предназначен для работы в сетях 6/10 кВ при номинальном разрядном токе 10 кА. Пропускная способность такого устройства составляет 300 А, ток, при котором обеспечена взрывобезопасность, не превышает 20 кА.
Принцип действия

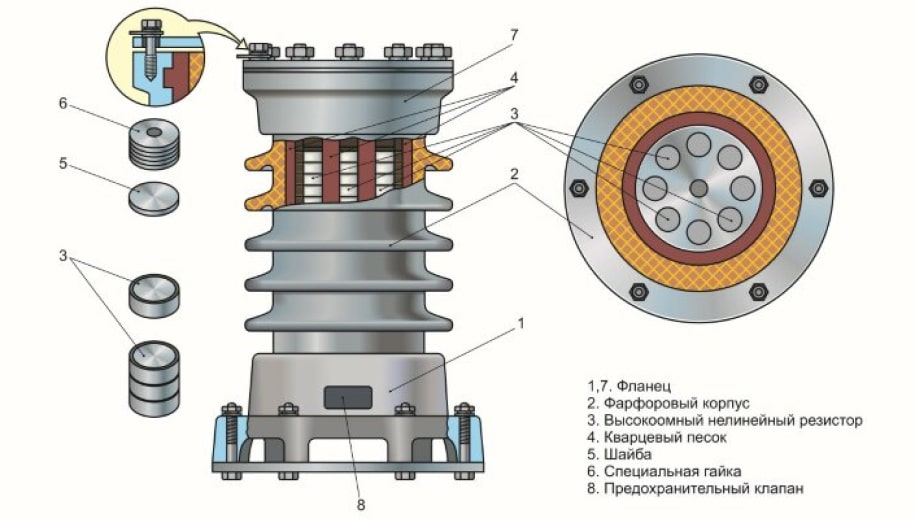

Основу конструкции ОПН 10 «Таврида Электрик» составляет полупроводник, функционирующий с нелинейным сопротивлением, в форме вилитовых дисков. Материалом для их изготовления служит оксид цинка. На их концах предусмотрены электрические выводы, один из которых подключается к заземляющему контуру. Корпус оборудования выполнен из полимерного материала.
Принцип работы отличается от стандартного варистора только показателем скорости нарастания сопротивления и проводимостью. При этом, если сетевое напряжение находится в пределах допустимых значений, ток через устройство идти не будет. При превышении показателей происходит снижение сопротивления практически до нуля, в результате чего ток отводится в заземляющий контур.
Ключевые преимущества
При сравнении с представленными на отечественном рынке аналогами специалисты приводят следующие факты в пользу ОПН, выпускаемых «Таврида Электрик»:
- отсутствие необходимости в обслуживании устройства, периодического контроля его рабочих параметров;
- использование для сборки комплектующих, выпускаемых лучшими заводами-изготовителями в своей нише;
- длительный срок службы (более 30 лет);
- многоуровневый выходной контроль качества оборудования;
- высокая надежность за счет простоты конструктивного исполнения;
- герметичность устройства, обеспечивающая его невосприимчивость к воздействию внешних факторов;
- удобство монтажа, которое обеспечено за счет компактности представленных производителем моделей.
Также стоит отметить достаточно лояльные цены на ограничители перенапряжений нелинейные, широкий номенклатурный ряд, позволяющий выбрать оптимальное техническое решение с учетом параметров электрических сетей и места установки. Все представленные в каталоге производителя модификации выпускаются в соответствии с требованиями действующих нормативных документов. На предприятии при разработке моделей и их изготовлении соблюдается ГОСТ Р 52725.
